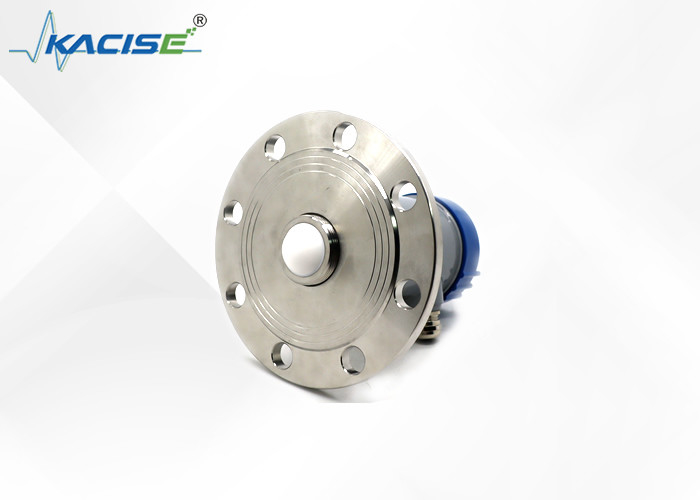

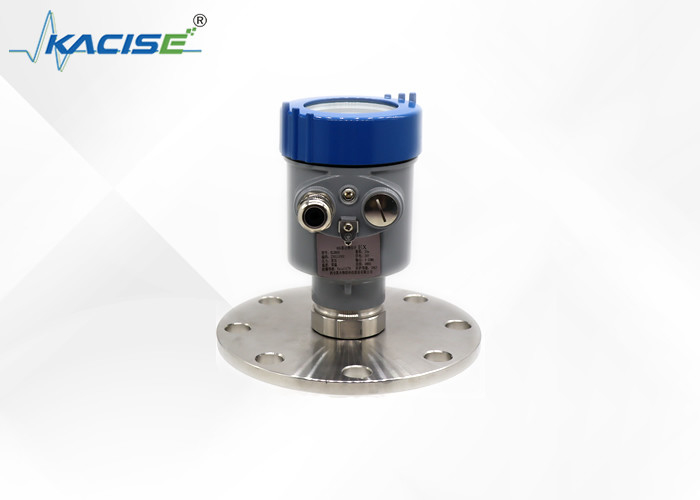

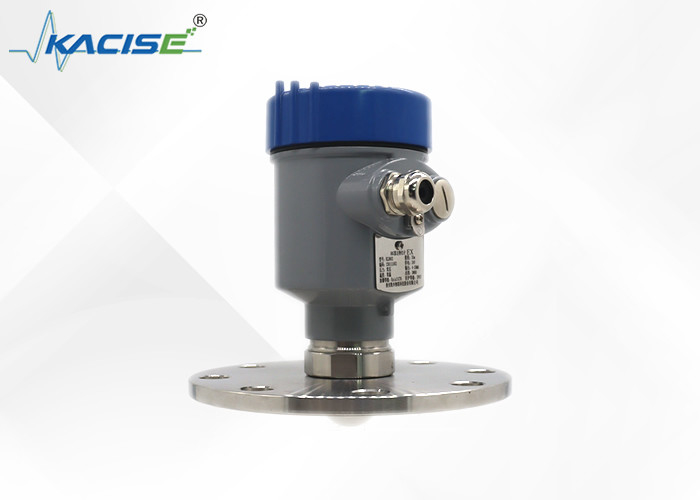

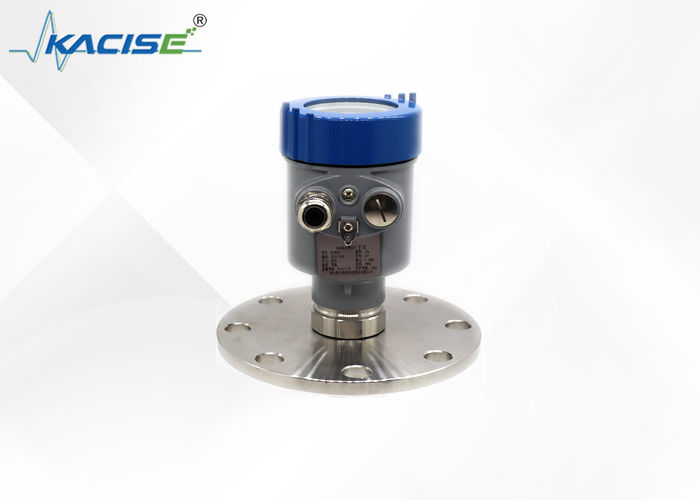

indicateur de niveau du radar 80G pour KLD802 liquide légèrement corrosif
Introduction
KLD800 l'indicateur de niveau de radar de la série 80G adopte la technologie à fréquence modulée de l'onde continue (FMCW). L'antenne émet un signal radar à haute fréquence de FM, et la fréquence du signal radar augmente linéairement. Le signal radar transmis est reçu par la même antenne après avoir été reflété par le milieu mesuré. En même temps, la différence de fréquence entre la fréquence transmise de signal et la fréquence reçue de signal est proportionnelle à la distance mesurée. Le signal différentiel rassemblé de fréquence est soumis à la transformée de Fourier rapide (FFT) d'obtenir le spectre de l'écho reflété, et la distance à la cible à mesurer est calculée basée sur ceci.
Caractéristique
Le radar d'onde millimétrique de ⚫, l'exactitude de mesure peut atteindre jusqu'à ±2mm, et la zone sans visibilité de mesure minimum est 0.05m.
Le ⚫ la taille plus petite d'antenne satisfait la mesure des conditions de travail.
⚫ un grand choix d'antennes lenticulaires, de plus petits angles de lancement, d'énergie plus concentrée, de signaux plus forts d'écho, et de fiabilité plus élevée que d'autres produits de radar dans les mêmes conditions industrielles et d'extraction.
⚫ il a une pénétration plus forte et peut être employé normalement dans le cas de l'adhérence et de la condensation.
Le ⚫ la gamme dynamique de signal est plus grand, et la mesure de bas médias de constante diélectrique est plus stable.
Modes multiples de mesure de ⚫, réponse de radar en mode rapide de mesure
|
KLD802
|
Milieu : liquide non-corrosif, liquide légèrement corrosif
Chaîne de mesure : 0.1m~10/20/30/60/100m
Connexion de processus : ≥ DN80 de bride
La température de processus : -40~110℃
Pression de processus : -0.1~1.6MPa
Taille d'antenne : antenne lenticulaire de 32mm
Matériel d'antenne : PTFE
Exactitude : ±1mm (gamme en-dessous de 35m)
±5mm (gamme entre 35m et 100m)
Classe de protection : IP67
Fréquence centrale : 80GHz
Angle de lancement : 3°
Alimentation d'énergie : /DC24V à deux fils
/DC12 à quatre fils ~24V
/AC220V à quatre fils
Enveloppe : acier inoxydable en aluminium/
Sortie de signal : protocole à deux fils de /4...20mA/HART
à quatre fils/4… 20mA/RS485 Modbus
|
Installation
installation 1.Flange
En employant l'installation de bride, la distance minimum entre l'instrument et le mur de réservoir devrait être 200mm.
①avion de la donnée
②centre de navire ou axe de symétrie
installation 2.Hoisting
Conditions d'installation
En installant l'instrument, évitez de l'installer au-dessus de l'admission matérielle, et essayez d'éviter les divers objets qui affectent le signal, tel que remuer des palettes, etc.
Dans des conditions extrêmement complexes de travail, l'instrument peut fonctionner normalement s'il n'y a aucun obstacle dans le secteur avec un rayon de 20cm portés sur le point d'installation.
Diagramme de connexion d'installation :
La hauteur maximum H de bobine d'installation maximum dépend du diamètre D de bobine d'installation et de la taille de l'angle de lancement de produits.
La connexion trop longue d'installation affectera la représentation de radar.
Dimensions
Dimension enfermante
Unité dans le millimètre :
Production :
La technologie Cie., Ltd d'opto-électronique de Xi'an Kacise se considère un fournisseur et un fabricant de solution. Nous offrons la flexibilité maximale et une offre coût-optimisée pour nos clients d'OEM.
Ce que nous pourrions fournir :
La gamme inclut la version de coquille/couleur adaptée aux besoins du client, le type de fil (fil de G-Thread/NPT), le logiciel, les copies, le manuel et le catalogue adaptés aux besoins du client. Si vous êtes intéressé à installer sur votre côté, le module de radar est disponible à coup sûr.
