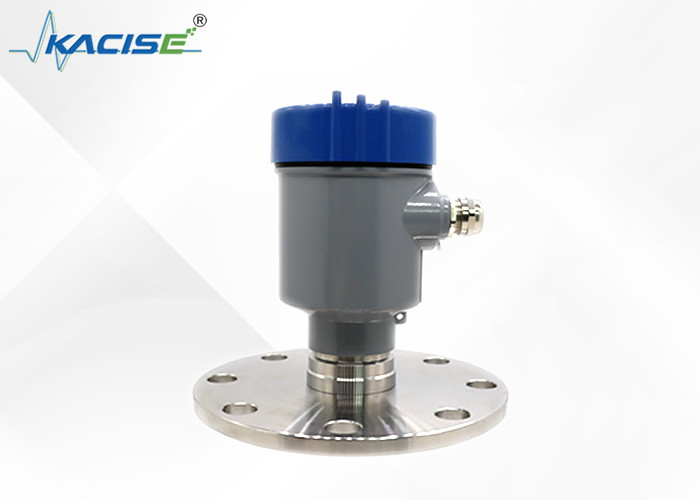

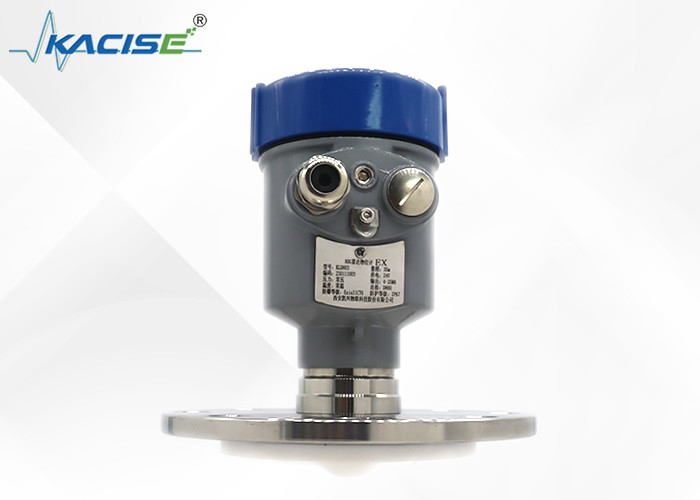

Indicateur de niveau de radar d'antenne lenticulaire de KLD803 PTFE 34mm pour la mousse liquide corrosive forte de vapeur

indicateur de niveau de radar d'antenne lenticulaire de 80G PTFE 34mm pour le liquide corrosif fort, vapeur, mousse

Principe

KLD800 l'indicateur de niveau de radar de la série 80G adopte la technologie à fréquence modulée de l'onde continue (FMCW). L'antenne émet un signal radar à haute fréquence de FM, et la fréquence du signal radar augmente linéairement. Le signal radar transmis est reçu par la même antenne après avoir été reflété par le milieu mesuré. En même temps, la différence de fréquence entre la fréquence transmise de signal et la fréquence reçue de signal est proportionnelle à la distance mesurée. Le signal différentiel rassemblé de fréquence est soumis à la transformée de Fourier rapide (FFT) d'obtenir le spectre de l'écho reflété, et la distance à la cible à mesurer est calculée basée sur ceci.

Caractéristique

Le radar d'onde millimétrique de ⚫, l'exactitude de mesure peut atteindre jusqu'à ±2mm, et la zone sans visibilité de mesure minimum est 0.05m.
Le ⚫ la taille plus petite d'antenne satisfait la mesure des conditions de travail.

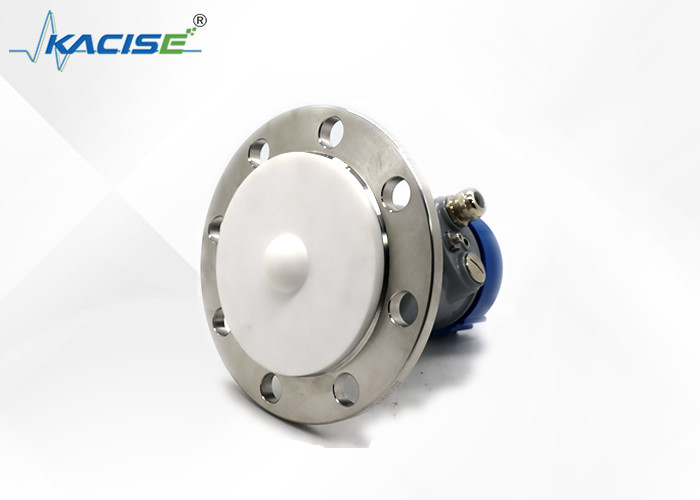

⚫ un grand choix d'antennes lenticulaires, de plus petits angles de lancement, d'énergie plus concentrée, de signaux plus forts d'écho, et de fiabilité plus élevée que d'autres produits de radar dans les mêmes conditions industrielles et d'extraction.
⚫ il a une pénétration plus forte et peut être employé normalement dans le cas de l'adhérence et de la condensation.
Le ⚫ la gamme dynamique de signal est plus grand, et la mesure de bas médias de constante diélectrique est plus stable.
Modes multiples de mesure de ⚫, réponse de radar en mode rapide de mesure


Dimension de produit

Diagramme de connexion d'installation :

Principe de fonctionnement

L'impulsion étroite de micro-onde de transmites d'antenne de radar qui sera reflétée de retour quand atteignant la surface du milieu examiné et alors reçu encore par le système d'antenne. Les signaux seront transmis au circuit électrique et puis convertis en signaux de niveau. Car la vitesse de transmission de la micro-onde est si rapide, le temps utilisé pour la transmission des hyperfréquences sur la surface du milieu a examiné et s'est puis reflété est de retour presque 0.



Spécification technique et modèle Selections

Conditions d'installation

En installant l'instrument, évitez de l'installer au-dessus de l'admission matérielle, et essayez d'éviter les divers objets qui affectent le signal, tel que remuer des palettes, etc.



Connexion
