Lieu d'origine: | La Chine |
Nom de marque: | KACISE |
Certification: | CE,ISO9001 |
Numéro de modèle: | KLD804 |
Quantité de commande min: | 1pcs |
---|---|
Prix: | 230-830 |
Détails d'emballage: | Boîte de carton |
Délai de livraison: | 5 jours ouvrables |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal |
Capacité d'approvisionnement: | 10000PCS/month |
Milieu: | solide, récipient d'entreposage, conteneur de processus, application forte de la poussière | Chaîne de mesure: | 0.3m~10/20/30/60/100m |
---|---|---|---|
Connexion de processus: | ≥ DN100 de bride | La température de processus: | -40~110℃ |
Pression de processus: | -0.1~0.3MPa | Taille d'antenne: | antenne lenticulaire de 76mm (purge facultative) |
Matériel d'antenne: | PTFE | Exactitude: | ±5mm |
Classe de protection: | IP67 | Fréquence centrale: | 80GHz |
Angle de lancement: | 3° | Alimentation d'énergie: | /DC24V à deux fils /DC12 à quatre fils ~24V /AC220V à quatre fils |
Enveloppe: | acier inoxydable en aluminium/en plastique/ | Sortie de signal: | protocole à deux fils 4… 20mA/à quatre fils RS485 Modbus de /4...20mA/HART |
Surligner: | indicateur de niveau de radar d'antenne lenticulaire de 76mm,mesure de réservoir du radar 80G,Indicateur de niveau de radar fort solide de la poussière |

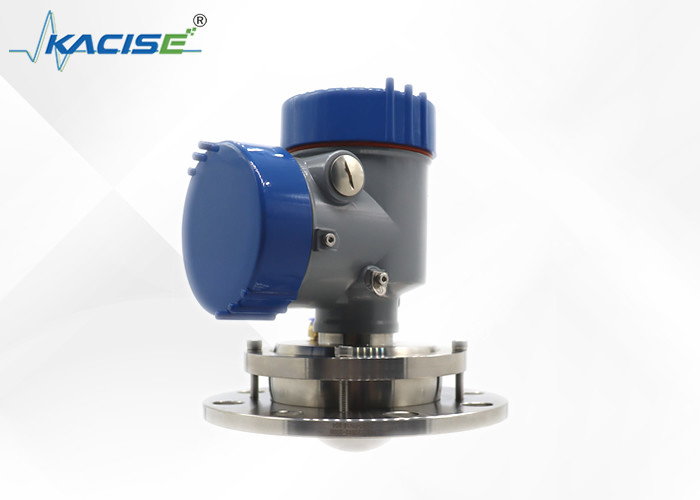

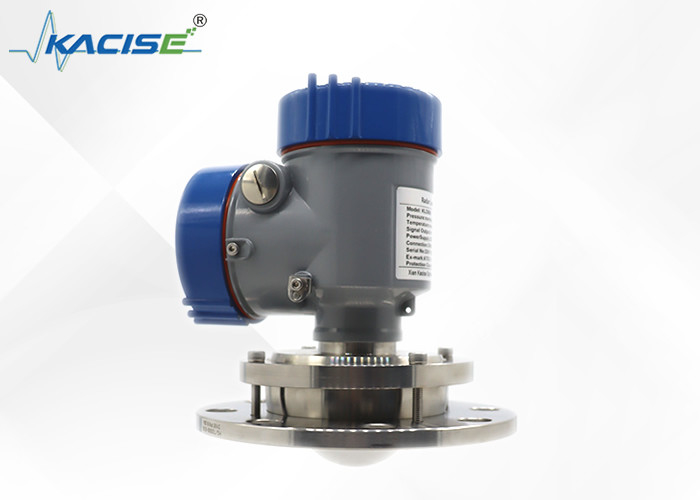

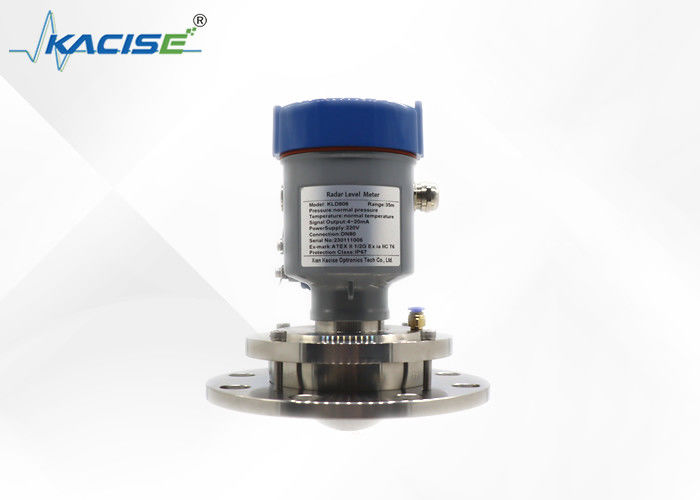

Radar de KLD806 80G indicateur de niveau l'antenne lenticulaire forte solide de l'application 76mm de la poussière
Principe de mesure
Le temps de fonctionnement de l'indicateur de niveau de radar de la série LKD800 peut être converti en signal de niveau par les composants électroniques. Une méthode spéciale d'extension de temps peut assurer la mesure stable et précise dans une courte durée même. Elle est transmise et reçue par un système d'antenne en transmettant des impulsions extrêmement courtes de micro-onde avec de l'énergie très basse. L'indicateur de niveau de radar de la série LKD800 peut exactement analyser l'écho du niveau matériel même si les conditions de travail sont compliquées et il y a des échos faux.
entrez
L'antenne reçoit l'impulsion reflétée de micro-onde et transmet elle au circuit électronique, et les processus de microprocesseur le signal pour identifier l'écho produit par l'impulsion micro sur la surface du matériel. L'identification correcte de signal d'écho est accomplie par le logiciel intelligent, et l'exactitude peut atteindre le niveau de millimètre. La distance D de la surface du matériau est proportionnelle au voyage T de temps de l'impulsion :
D=C×T/2
là où C est la vitesse de la lumière
Puisque la distance E du réservoir vide est connue, le niveau L est :
L=E-D
sortie
Il est placé en entrant la taille vide E de réservoir (= au zéro absolu), la pleine taille F de réservoir (= complet) et quelques paramètres d'application, et les paramètres d'application adapteront automatiquement l'instrument à l'environnement de mesure. Correspondance à la sortie 4-20mA.
Milieu d'application :
L'indicateur de niveau de radar de la série LKD800 convient à la mesure continue de non contact du niveau du liquide, de la boue et du matériel granulaire. Il convient aux occasions avec de grands changements de la température et de pression et à la présence du gaz inerte et de la volatilisation.
Il adopte la méthode de mesure d'impulsion de micro-onde, et peut travailler normalement dans la gamme industrielle de bande de fréquence. L'énergie de poutre est basse, et elle peut être installée dans divers métal et conteneurs ou tuyaux de non-métal, sans mal au corps humain et à l'environnement.
Caractéristique
Le radar d'onde millimétrique de ⚫, l'exactitude de mesure peut atteindre jusqu'à ±2mm, et
la zone sans visibilité de mesure minimum est 0.05m.
Le ⚫ la taille plus petite d'antenne satisfait la mesure des conditions de travail.
⚫ un grand choix d'antennes lenticulaires, de plus petits angles de lancement, énergie plus concentrée, plus forte
signaux d'écho, et fiabilité plus élevée que d'autres produits de radar sous le même industriel
et états d'extraction.
⚫ il a une pénétration plus forte et peut être employé normalement dans le cas de l'adhérence et
condensation.
Le ⚫ la gamme dynamique de signal est plus grand, et la mesure de la basse constante diélectrique
le milieu est plus stable.
Modes multiples de mesure de ⚫, réponse de radar en mode rapide de mesure
Spécification technique et modèle Selections
Modèle | KLD806 |
Milieu | solide, récipient d'entreposage, conteneur de processus, application forte de la poussière |
Chaîne de mesure | 0.3m~10/20/30/60/100m |
Connexion de processus | ≥ DN100 de bride |
La température de processus |
-40~110℃ |
Pression de processus | -0.1~0.3MPa |
Taille d'antenne | antenne lenticulaire de 76mm |
Matériel d'antenne | PTFE |
Exactitude | ±5mm |
Classe de protection | IP67 |
Fréquence centrale | 80GHz |
Angle de lancement | 3° |
Alimentation d'énergie | /DC24V à deux fils//DC12 à quatre fils ~24V //AC220V à quatre fils |
Enveloppe |
acier inoxydable en aluminium/en plastique/ |
Sortie de signal | protocole à deux fils de /4...20mA/HART à quatre fils/4… 20mA/RS485 Modbus |
