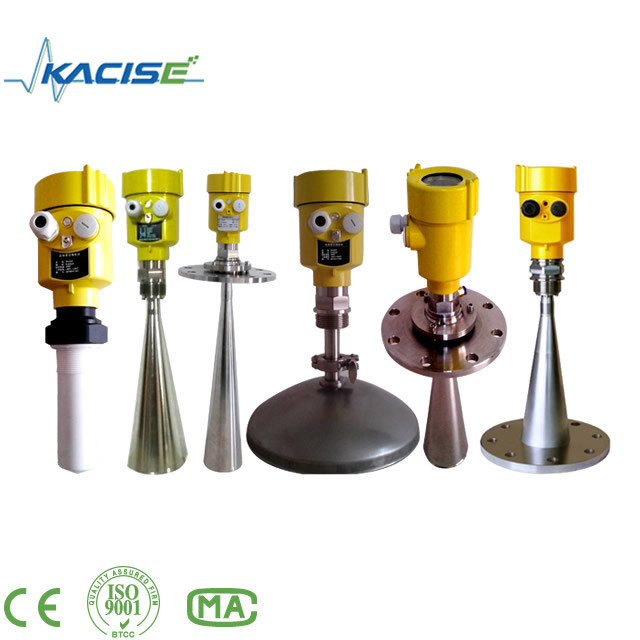

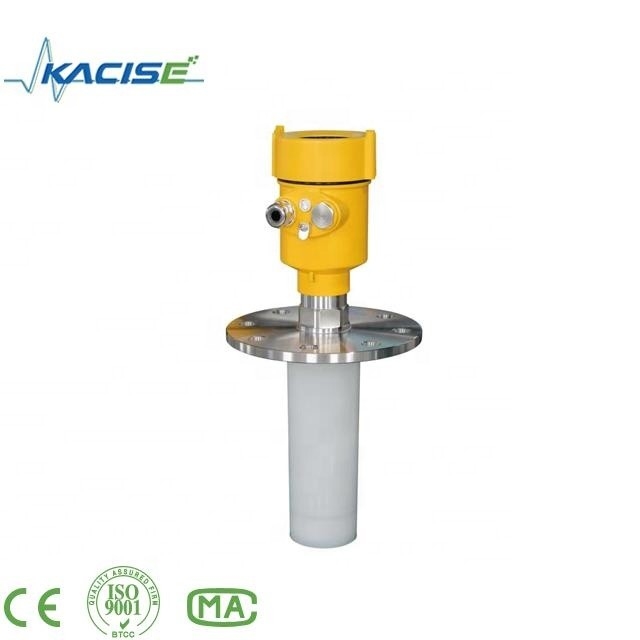

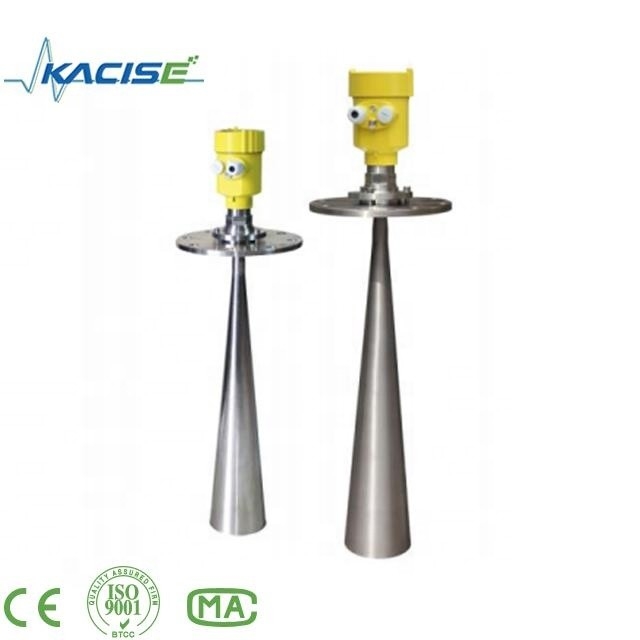

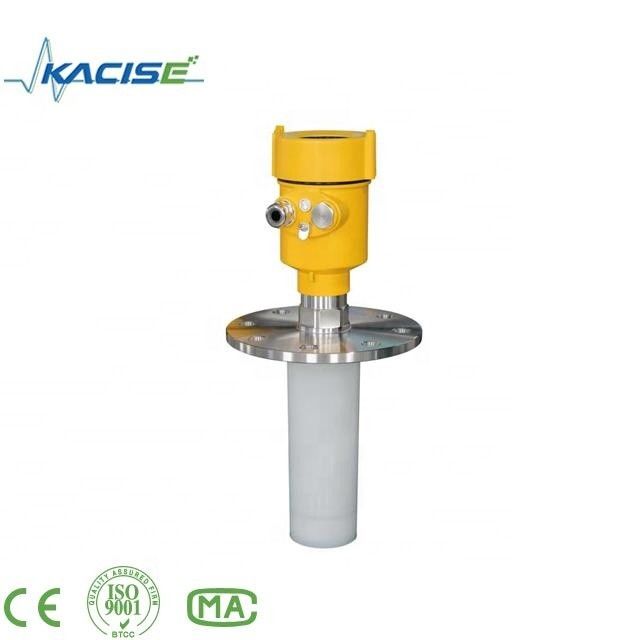

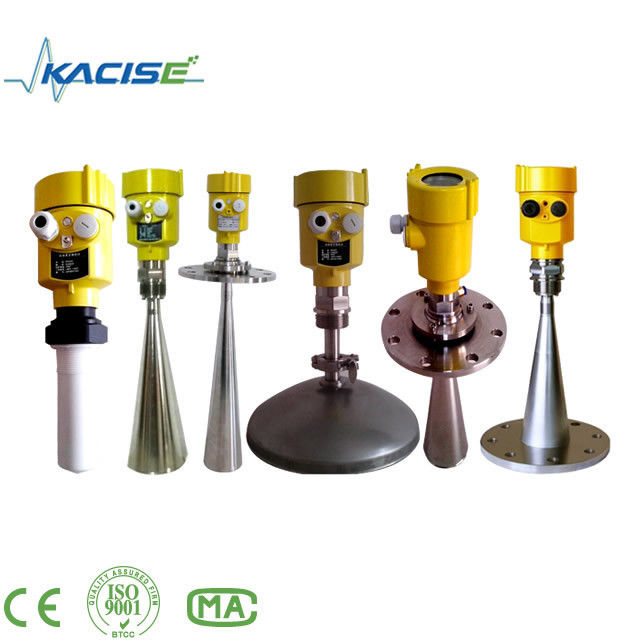

Capteur de niveau radar de fréquence 26 GHz avec une portée de mesure de 10 à 80 m pour une mesure sans contact

Nous produisons également des 6G et des radars à ondes guidées.

Introduction au projet

L'indicateur de niveau radar 26G est adapté à la mesure du niveau du matériau liquide, de la pâte, des granulés et des blocs et non-contact, adapté aux changements de température et de pression; il contient un gaz inerte et un gaz volatil.La méthode de mesure de l'impulsion de micro-ondes, peut fonctionner normalement dans la gamme de fréquences industrielles.Aucun dommage pour le corps humain et l'environnement

Principe de fonctionnement

L'antenne du capteur de niveau radar de la jauge de niveau radar transmet les impulsions de micro-ondes étroites et la transmission vers le bas par l'antenne.lorsque l'exposition au micro-ondes à la surface du milieu mesuré, et transmettre le signal aux pièces de circuit électronique automatiquement converties en signal de niveau

Caractéristiques du capteur de niveau radar 26G

1. La taille de l'antenne est petite, facile à installer;
2. Radar sans contact, aucune usure, aucune pollution.
3. Pratiquement exempt de corrosion, d'impact de mousse;
4. Il est presque exempt de vapeur d'eau dans l'atmosphère, de changements de température et de pression.
5. L'environnement de travail où la poussière est extrême a peu d'effet sur le compteur de niveau à haute fréquence.
6. Longueur d'onde plus courte qui a une meilleure réflexion sur la surface solide inclinée.
7. Un angle de rayon réduit, une concentration d'énergie, des capacités d'écho améliorées, ce qui est bénéfique pour éviter les interférences.
8. La zone aveugle de mesure est plus petite, ce qui permettra d'obtenir de bons résultats pour la mesure des canistres.
9. Un rapport signal/bruit élevé, même en cas de fluctuations, permet d'obtenir une meilleure performance.
10. À haute fréquence, il est le meilleur choix pour la mesure des solides et des milieux peu diélectriques.

Paramètres

Le numéro de série KLD-2601
	Application: Toutes sortes de liquides corrosifs Distance de mesure: 10 mètres Connexion par procédé: fil, bride Température moyenne: -40°C à 130°C Pression du procédé: -0,1 à 0,3 MPa Précision: ± 5 mm Grade de protection: IP67 Plage de fréquences: 26 GHz Débit du signal: 4 ~ 20mA/HART (deux fils / quatre) RS485/ Modbus Grade résistant aux explosions: Exia IIC T6 Ga/ Exd ia IIC T6 Gb
Le numéro de série KLD-2602
	Application:Liquide anti-haute température, anti-haute pression, liquide légèrement corrosif Portée de mesure: 30 mètres. Connexion par procédé: fil, bride Température moyenne: -40°C ~ 250°C Pression de procédé: -0,1 à 4,0 MPa Précision: ±3 mm Grade de protection: IP67 Plage de fréquences: 26 GHz Sortie du signal: 4 ~ 20mA / HART (deux fils / quatre) RS485 / Modbus Grade résistant aux explosions:Exia IIC T6 Ga/ Exd ia IIC T6 Gb
Le numéro de série KLD-2603
	Application:Matériau solide, poussière forte Facile à cristalliser, occasion de condensation Portée de mesure: 70 mètres Connexion de procédé:Médium à bride universel Température: -40 °C à 250 °C Pression du procédé: -0,1 à 0,1 MPa Grade de protection: IP67 Précision: ± 15 mm Plage de fréquences:26 GHz Sortie du signal: 4 ~ 20mA / HART (deux fils / quatre) RS485 / Modbus Grade résistant aux explosions:Exia IIC T6 Ga/ Exd ia IIC T6 Gb
Le numéro de série KLD-2604
	Application:Matériau solide, poussière forte, facile à cristalliser, occasion de condensation Portée de mesure: 80 mètres Connexion de procédé:Médium à bride universel Température: -40 °C à 250 °C Pression: - 0,1 à 0,1 MPa Précision: ± 15 mm Grade de protection: IP67 Plage de fréquences:26 GHz Sortie du signal:4... 20mA/HART (deux fils / quatre) RS485/ Modbus Grade résistant aux explosions:Exia IIC T6 Ga/ Exd ia IIC T6 Gb
Le numéro de série KLD-2605
	Application:Particules solides, poudre Plage de mesure:Liquide 30 m/solide 20 m/poudre 15 m Connexion par procédé: fil, bride Température moyenne: -40°C ~ 250°C Pression de traitement: -0,1 à 4,0 MPa (flanche plate) -0,1 à 0,1 MPa (flanche universelle) Précision: ± 10 mm Grade de protection: IP67 Plage de fréquences:26 GHz Sortie du signal:4... 20mA/HART (deux fils / quatre) RS485/ Modbus Grade résistant aux explosions:Exia IIC T6 Ga/ Exd ia IIC T6 Gb
Le code de l'autorité compétente
	Application: stockage hygiénique de liquide, récipient à milieu corrosif Autonomie de mesure: 20 mètres Connexion de procédé:Flanche Température moyenne: -40°C ~ 130°C Pression de processus: -0,1 à 4,0 MPa Précision: ± 3 mm Grade de protection: IP67 Plage de fréquences:26 GHz L'alimentation électrique: à deux fils (DC24V) Pour les appareils à commande numérique: Sortie du signal:4... 20mA/HART (deux fils / quatre) RS485/ Modbus Grade résistant aux explosions:Exia IIC T6 Ga/ Exd ia IIC T6 Gb

Informations sur la société

Xi'an Kacise est certifiée par ISO 9001-2008, GJB 9001B-2009, CE, sûreté intrinsèque à l'épreuve des explosions et sûreté isolée à l'épreuve des explosions, etc.qui assurent que nos produits sont conformes aux normes internationales.

Nous sommes spécialisés dans la fabrication d'instruments de mesure de pression, de niveau et de débit et de produits connexes depuis 10 ans.grâce aux efforts de tout notre personnel, nous sommes devenus un fabricant professionnel d'instruments de mesure et un fournisseur de solutions.

Actuellement, le capteur Kacise est déjà exporté vers l'Amérique, l'Espagne, l'Australie, le Chili et 20 autres pays et régions, et a reçu de nombreux commentaires favorables.Nos distributeurs à l'étranger augmentent également.Nous considérons que les prix raisonnables, le temps de production efficace et un bon service après-vente sont notre principe et nous espérons coopérer avec plus de clients pour un développement mutuel.

Nos services

• Nous répondrons à votre demande dans les 24 heures.
• Un personnel bien formé et expérimenté pour répondre à toutes vos questions en anglais.
• OEM & ODM, nous pouvons vous aider à concevoir et votre demande sera mise en produit.
• On vous propose la distribution pour votre design unique et certains de nos modèles actuels.
• Protection de votre zone de vente, de vos idées de design et de toutes vos informations personnelles.
• Des réductions sont offertes en fonction des quantités commandées.
• Nous fournissons des services de réparation payants pour les dommages causés par les compteurs qui ne résultent pas de problèmes de qualité de fabrication ou les dommages causés par les compteurs qui ne sont pas couverts par la garantie.
