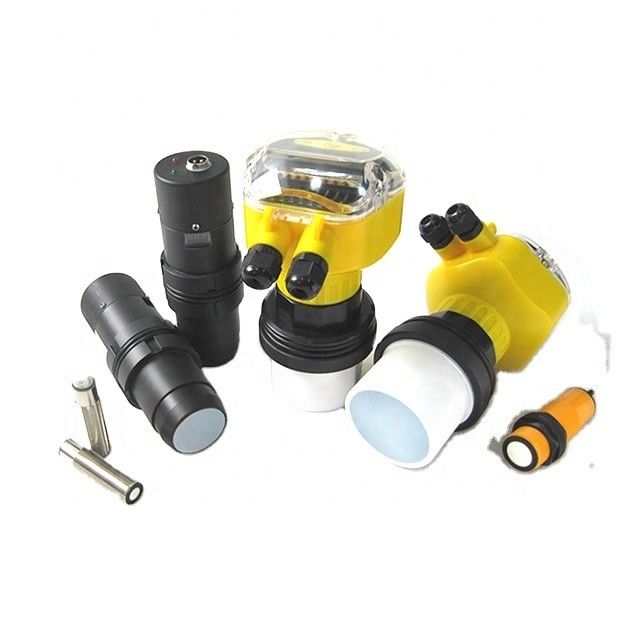

Sensor ultrasonique RS485 4-20mA avec une portée de 10 mètres pour la mesure de la distance et du niveau

Portée de détection

Min. 100 m, max.1000 mm

Surface non utilisable

30... 70 mm

Plaque de cible standard

100 mm x 100 mm

Fréquence du transducteur

approx.255 kHz (peut être personnalisé)

Délai de réponse

Approximativement 125 ms (peut être personnalisé)

Verte LED

Le courant allumé

LED jaune

solide: objet dans la plage d'évaluation

LED jaune

clignotant: fonction de programme

LED rouge

solide: "faute"

LED rouge

Flashing: fonction de programme, aucun objet détecté

Voltage de fonctionnement U_{B. Pour}

15... 30 V de courant continu, ondulation 10 % SS

Courant d'alimentation en mode non-charge I₀

≤ 20 mA

Type de sortie

1 sortie analogique 0...10V, 0...5V, 4 à 20mA (sélectionnable)

Résolution

0.4 mm au maximum, portée de détection

Déviation

± 1 % de la valeur à pleine échelle

Précision de répétition

± 0,5% de la valeur à pleine échelle

Impédance de charge

> 1kOhm

Influence de la température

± 1,5% de la valeur à pleine échelle

Température ambiante

-25... 70 °C (-13... 158 °F)

Température de stockage

-40 à 85 °C (-40 à 185 °F)

Type de connexion

Connecteur de l' appareil M12 x 1, 4 broches

Niveau de protection

Pour la protection contre la corrosion

Portée de détection

160... à 2000 mm

Plage de réglage

160... 2000 mm

Surface non utilisable

0... 80 mm

Plaque de cible standard

100 mm x 100 mm

Fréquence du transducteur

Approximativement 112 kHz

Délai de réponse

Approximativement 195 ms

LED bleu

En marche

LED jaune

Indication de l'état de commutation

Flashing: objet de fonction de programme détecté

LED rouge

En rouge permanent: erreur

Rouge, clignotant: fonction de programme, objet non détecté

Voltage de fonctionnement U_{B. Pour}

10... 30 V de courant continu, ondulation 10 % SS

Courant d'alimentation en mode non-charge I₀

≤ 20 mA

Type de sortie

1 sortie analogique

Résolution

Plage d'évaluation [mm]/4000, mais ≥ 0,35 mm

Déviation

≤ 0,2% de la valeur à pleine échelle

Précision de répétition

≤ 0,1% de la valeur à pleine échelle

Impédance de charge

0... 500 Ohm Je vous en prie.

Influence de la température

≤ 2% de la valeur à pleine échelle

Température ambiante

-25...70°C ((248...343K)

Température de stockage

-40...85°C ((233...358K)

Connexion

Connecteur de l' appareil M12 x 1, 4 broches

Niveau de protection

Pour la protection contre la corrosion

Logements matériels

d'une épaisseur n'excédant pas 50 mm

Transducteur

une résine époxy/un mélange de sphères de verre creuses,

polyuréthane mousseux, PBT de couverture

Portée

00,05 à 0,5 m,0.1 à 1 m,0.2 à 3 m,0.3 à 5 m,0.5 à 6 m

Résolution

3 mm ou 0,1% (le plus grand)

Temps de réponse

> 200 ms

Affichage

LED (facultatif)

Angle d'émission

20°

Sortie analogique

Le système d'alimentation doit être équipé d'un système de ventilation.

Sortie du commutateur

Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.

Résistance à la combustion

Protocole MODBUS ou protocole personnalisé (facultatif)

Énergie électrique

Pour les véhicules à moteur à combustion

Température ambiante

-20 à +60°C

Classe de protection

IP65 (IP66 est sélectionnable)

Installation

M56*2
