Lieu d'origine: | porcelaine |
Nom de marque: | Kacise |
Certification: | CE |
Numéro de modèle: | KLD803 |
Quantité de commande min: | 1 |
---|---|
Prix: | Negotiable |
Détails d'emballage: | carton |
Délai de livraison: | 3-8 jours de travail |
Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | 1000PCS par mois |
Milieu: | liquide corrosif fort, vapeur, mousse | Chaîne de mesure: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Connexion de processus: | ≥ DN50 de bride | La température de processus: | -40~130℃ |
Pression de processus: | -0.1~2.5MPa | Taille d'antenne: | antenne lenticulaire de 34mm |
Matériel d'antenne: | PTFE | Exactitude: | ±2mm pour en-dessous de 35m (5mm pour gamme 35m-100m) |
Classe de protection: | IP67 | Fréquence centrale: | 80GHz |
Angle de lancement: | 3° | Alimentation d'énergie: | DC24V/AC220V |
Enveloppe: | Aluminium/acier inoxydable | Sortie de signal: | 4… 20mA/HART protocol/RS485 |
Surligner: | Indicateur de niveau d'anti radar de corrosion de PTFE,Émetteur de niveau de petit radar de tache aveugle,Indicateur de niveau du radar IP67 |

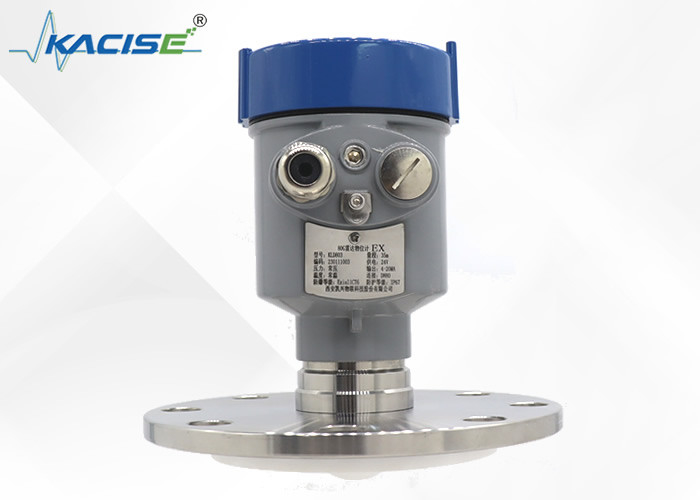

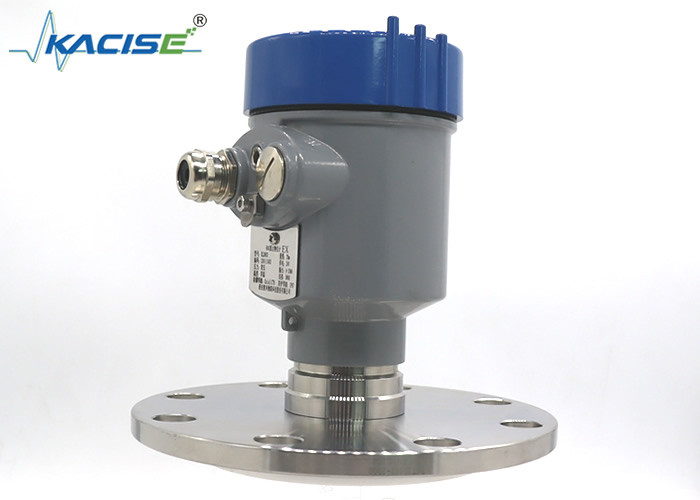

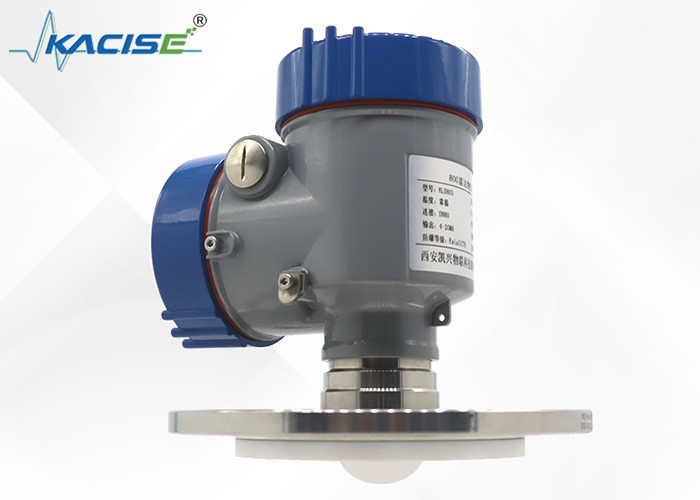

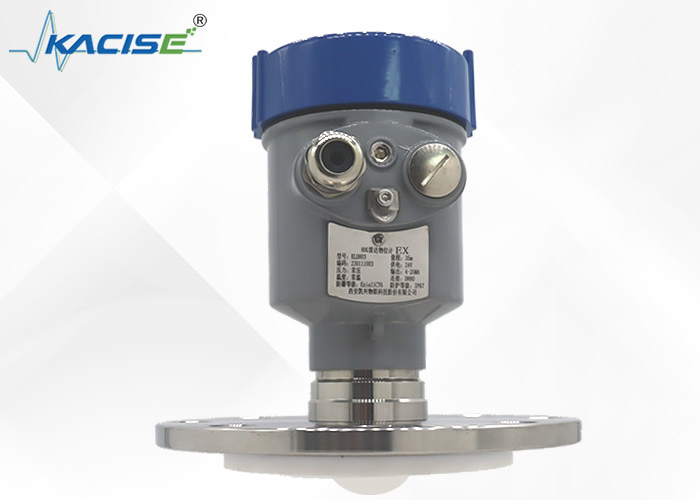

Indicateur de niveau de radar anti-corrosif de KLD803 PTFE avec la petite tache aveugle
Introduction
L'indicateur de niveau de radar de la série KLD800 est un instrument de mesure de niveau de radar d'onde entretenue de 80G FM avec une plus grande distance de mesure. L'antenne est encore optimisée, et le nouveau microprocesseur rapide peut effectuer l'analyse de signal et le traitement à un niveau supérieur, de sorte que l'instrument puisse être utilisé pour la mesure des solides environnementaux tels que la haute température et la haute pression.
Caractéristique
1. Mesure continue et précise
En raison des caractéristiques de mesure de l'indicateur de niveau de radar, il ne sera pas affecté par l'environnement, et a un large éventail d'applications. C'est mesure de non contact, n'entre pas en contact avec la surface du milieu, et peut exactement et rapidement mesurer des médias différents. La sonde est à peine affectée par la température, pression, le gaz, etc.
2. Il a la fonction de supprimer l'écho d'interférence
Les échos d'interférence provoqués par des joints et le bruit de l'alimentation ou de la décharge dans la marge de poutre de l'indicateur de niveau de radar peuvent être automatiquement supprimés par le contrôle de logique floue interne.
3. Économie d'énergie précise et sûre
L'indicateur de niveau de radar peut mesurer sous vide et pression, et il est précis et sûr. Peut n'être sans aucune restriction, applicable à de diverses occasions. Les propriétés chimiques et mécaniques des matières employées dans l'indicateur de niveau de radar sont tout à fait stables, et les matériaux peuvent être réutilisés, qui est extrêmement favorable à l'environnement.
4. Aucun entretien et opérabilité forte
Presque calme, aucun contact direct avec le milieu de mesure, il peut être employé dans presque toutes sortes d'occasions, telles que la mesure de vide, la mesure de niveau liquide ou la mesure de niveau matérielle, etc. En raison de l'utilisation des matériaux avancés, il est durable au produit chimique et aux conditions physiques extrêmement complexes, et il peut fournir les signaux analogues ou numériques stables précis, fonctionnels, à long terme de niveau.
5. Entretien facile et opération simple
L'indicateur de niveau de radar a des fonctions d'alarme et d'auto-diagnostic de défaut. Analysez le défaut selon le code d'erreur incité par le module d'affichage d'opération, déterminez le défaut à temps et l'éliminer, en rendant l'entretien et le calibrage plus commodes et précis, et en assurant le fonctionnement normal de l'instrument.
6. L'étendue des applications large, peut mesurer presque tous les médias
De la forme du corps de réservoir, l'indicateur de niveau de radar peut mesurer le niveau liquide des réservoirs sphériques, des réservoirs horizontaux, des réservoirs cylindrique, des réservoirs cylindrique de cône, etc. ; de la fonction de réservoir, il peut mesurer le niveau liquide des cuves de stockage et des réservoirs de tampon. , tubes à hyperfréquences, et tubes de by-pass pour mesurer le niveau liquide ; du milieu mesuré, il peut mesurer le liquide, les particules, la boue, etc.
Milieu | liquide corrosif fort, vapeur, mousse |
Chaîne de mesure | 0.1m~10/20/30/60/100m |
Connexion de processus | ≥ DN50 de bride |
La température de processus | -40~130℃ |
Pression de processus | -0.1~2.5MPa |
Taille d'antenne | antenne lenticulaire de 34mm |
Matériel d'antenne | PTFE |
Exactitude | ±2mm (gamme en-dessous de 35m) ±5mm (gamme entre 35m et 100m) |
Classe de protection | IP67 |
Fréquence centrale | 80GHz |
Angle de lancement | 3° |
Alimentation d'énergie | /DC24V à deux fils |
/DC12 à quatre fils ~24V | |
/AC220V à quatre fils | |
Enveloppe | acier inoxydable en aluminium/ |
Sortie de signal | à deux fils : protocole 4… 20mA/HART |
à quatre fils : 4… 20mA/RS485 Modbus |
Dimension de produit
Unité dans le millimètre :
Méthode d'installation
Installation de bride
En employant l'installation de bride, la distance minimum entre l'instrument et le réservoir
le mur devrait être 200mm.
①avion de la donnée
②centre de navire ou axe de symétrie
Levage de l'installation
L'onde de radar est un formulaire spécial d'onde électromagnétique. L'indicateur de niveau de radar emploie la représentation spéciale d'électromagnétique saluent pour détecter le niveau matériel. Les ondes électromagnétiques peuvent pénétrer des sources d'interférence telles que la vapeur et la poussière de l'espace, et sont facilement reflétées en rencontrant des obstacles. Plus la conductivité du milieu mesuré est meilleure ou plus la constante diélectrique est grande, plus l'effet de réflexion du signal d'écho est meilleur.
Plus la fréquence de l'onde de radar est haute, plus l'angle de lancement est petit, plus l'énergie (flux magnétique ou intensité de champ est grand) par unité de superficie, plus l'atténuation de la vague est petit, et plus l'effet de mesure de l'indicateur de niveau de radar est meilleur.
Problèmes qui devraient être prêtés l'attention à dans l'installation
(1) en mesurant les matériaux liquides, l'axe du capteur est perpendiculaire à la surface du milieu ; en mesurant les matériaux solides, le capteur devrait être incliné à un certain angle parce que le milieu solide a un angle de pile.
(2) évitent le port d'alimentation pour éviter des réflexions fausses.
(3) le capteur ne devrait pas être installé au centre du réservoir arqué (autrement les échos faux reçus par le capteur seront augmentés), ni peut il être très proche installé du mur de réservoir, et la position d'installation devrait être 1/2 du rayon du réservoir.
(4) Avoid installant dans les endroits avec les courants de Foucault forts. Par exemple : en raison de l'agitation ou la réaction chimique forte, etc., on lui recommande d'utiliser le tube de guide d'ondes ou de by-pass pour la mesure.
(5) si le capteur est installé sur le tube, l'antenne doit dépasser du tube. L'antenne de klaxon dépasse au moins 10mm de l'adaptateur. Les antennes de Rod assurent les longueurs jusqu'à 100 ou 250mm. Assurez le diamètre de 250mm. La méthode d'augmenter le diamètre du tuyau de communication peut être adoptée pour réduire l'écho d'interférence produit par le tuyau de communication.
