Name: Émetteur de niveau radar FMCW de 80 GHz de la série KLD800 avec antenne en PTFE résistant à la corrosion et angle de lancement de 3° pour la mesure des liquides et des solides
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: Série KLD800
Price: 400.00 USD
Availability: InStock

À la maison > produits > émetteur de niveau de radar >

Émetteur de niveau radar FMCW de 80 GHz de la série KLD800 avec antenne en PTFE résistant à la corrosion et angle de lancement de 3° pour la mesure des liquides et des solides

Émetteur de niveau de radar solide de FMCW

Émetteur de niveau de radar liquide anticorrosion

type émetteur du radar 80GHz de niveau

Lieu d'origine:

La Chine

Nom de marque:

Kacise

Certification:

Numéro de modèle:

Série KLD800

Nous contacter

Demandez un devis

Détails du produit

Medium:

solid, storage container, process container, strong dust application

Measuring range:

0.1m～10/20/30/60/100m

Process connection:

flange ≥ DN100

Process temperature:

-40～110℃

Process pressure:

-0.1～0.3MPa

Antenna size:

76mm lens antenna (purge optional)

Antenna material:

PTFE

Accuracy:

±5mm

Protection class:

IP67

Center frequency:

80GHz

Launch angle:

3°

Power supply:

DC24V / AC220V

Casing:

aluminum/stainless steel

Signal output:

4...20mA/HART protocol/RS485

Mettre en évidence:

Émetteur de niveau de radar solide de FMCW

Émetteur de niveau de radar liquide anticorrosion

type émetteur du radar 80GHz de niveau

Conditions de paiement et d'expédition

Quantité de commande min

Prix

négociable

Détails d'emballage

Carton

Délai de livraison

3-8 jours de travail

Conditions de paiement

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

1000PCS par mois

Produits connexes

Étalon radar 26 GHz avec une portée de mesure de 10 à 80 m et une protection IP67 pour l'étalon de réservoir

Obtenez le meilleur prix

Indicateur de niveau radar à antenne cornet 26 GHz avec mesure sans contact et portée de 10 à 80 m

Obtenez le meilleur prix

Vidéo

KLD803 Mesureur de niveau radar anti-corrosion PTFE avec petit point mort et fréquence 80 GHz pour une mesure précise du niveau

Obtenez le meilleur prix

Jauge de niveau radar sans contact, fréquence Stable de 26 GHz, avec protection IP67 pour la mesure du ciment de silo

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

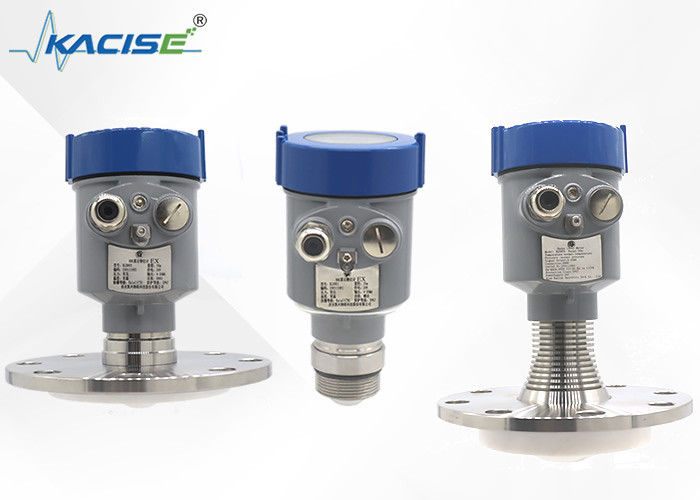

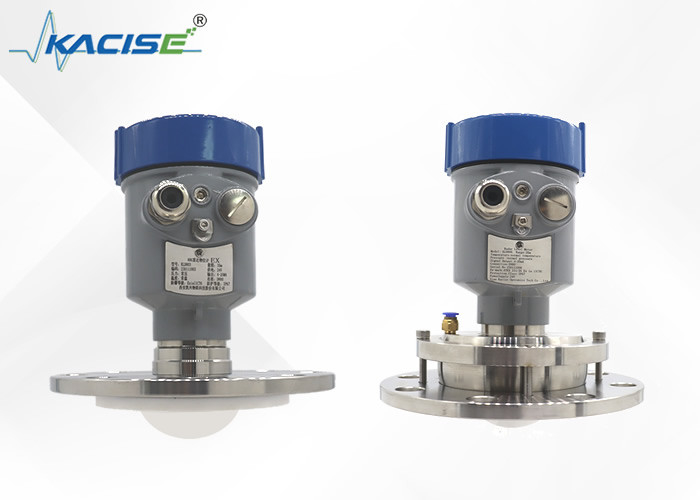

Transmetteur de niveau Radar d'antenne à lentille résistante à la Corrosion, série KLD800 FM CW 80GHz

Présentation du produit

Le transmetteur de niveau radar à ondes continues (FMCW) à modulation de fréquence 80 GHz série KLD800 représente une technologie avancée de mesure de niveau radar. Fonctionnant à une fréquence plus élevée, cet instrument offre des avantages significatifs, notamment un angle d'émission plus petit, une énergie concentrée, des signaux d'écho plus forts, une capacité de pénétration améliorée et une précision de mesure supérieure.

Conçu pour des performances efficaces dans des conditions difficiles, il mesure de manière fiable les fluides toxiques, les substances corrosives, les solides, les liquides, les environnements poussiéreux et les fluides en suspension avec une stabilité exceptionnelle.

Principales fonctionnalités

Architecture compacte avec un rapport signal/bruit plus élevé et des angles morts réduits
Résolution et précision de mesure supérieures
L'angle de faisceau d'antenne étroit de 3° minimise les interférences environnementales et simplifie l'installation
Une longueur d'onde plus courte offre de meilleures caractéristiques de réflexion sur les surfaces solides, éliminant ainsi le besoin de brides universelles spéciales
Stabilité exceptionnelle des performances et longue durée de vie dans divers environnements
Forte résistance à la corrosion et capacité anti-interférence pour les conditions de travail difficiles
Conception respectueuse de l'environnement avec des matériaux recyclables
Fonctionnement sans entretien avec une grande fiabilité dans les applications de vide, de niveau de liquide et de matériau

Spécifications techniques

Modèle	Caractéristiques
KLD801	Moyen:Liquide, non corrosif Plage de mesure :0,05 m ~ 10/20/30/60/100 m Connexion au processus :Filetage G1½A / 1½NPT / bride ≥ DN40 Température du processus :-40 ~ 80 ℃ Pression du processus :-0,1 ~ 0,3 MPa Taille de l'antenne :Antenne d'objectif de 32 mm Matériau de l'antenne :PTFE Précision:±2mm Classe de protection :IP67 Fréquence centrale :80 GHz Angle de faisceau :3° Alimentation :Deux fils/DC24V, quatre fils/DC12 ~ 24V, quatre fils/AC220V Logement:Aluminium/Plastique/Acier inoxydable Sortie de signal :Deux fils /4...20 mA/protocole HART, quatre fils /4...20 mA/RS485 Modbus
KLD802	Moyen:Liquide non corrosif, liquide légèrement corrosif Plage de mesure :0,1m~10/20/30/60/100m Connexion au processus :Bride ≥ DN80 Température du processus :-40～110℃ Pression du processus :-0,1 ~ 1,6 MPa Taille de l'antenne :Antenne d'objectif de 32 mm Matériau de l'antenne :PTFE Précision:±2 mm (portée inférieure à 35 m), ±5 mm (portée comprise entre 35 m et 100 m) Classe de protection :IP67 Fréquence centrale :80 GHz Angle de faisceau :3° Alimentation :Deux fils/DC24V, quatre fils/DC12 ~ 24V, quatre fils/AC220V Logement:Aluminium/Acier inoxydable Sortie de signal :Deux fils /4...20 mA/protocole HART, quatre fils /4...20 mA/RS485 Modbus
KLD803	Moyen:Liquide fortement corrosif, vapeur, mousse Plage de mesure :0,1 m ~ 10/20/30/60/100 m Connexion au processus :Bride ≥ DN50 Température du processus :-40～130℃ Pression du processus :-0,1 ~ 2,5 MPa Taille de l'antenne :Antenne à objectif 34 mm (selon la taille de la bride) Matériau de l'antenne :PTFE Précision:±2 mm (portée inférieure à 35 m), ±5 mm (portée comprise entre 35 m et 100 m) Classe de protection :IP67 Fréquence centrale :80 GHz Angle de faisceau :3° Alimentation :Deux fils/DC24V, quatre fils/DC12 ~ 24V, quatre fils/AC220V Logement:Aluminium/Acier inoxydable Sortie de signal :Deux fils /4...20 mA/protocole HART, quatre fils /4...20 mA/RS485 Modbus
KLD804	Moyen:Liquide fortement corrosif, vapeur, mousse Plage de mesure :0,1m~10/20/30/60/100m Connexion au processus :Bride ≥ DN50 Température du processus :-40～130℃ Pression du processus :-0,1 ~ 1,0 MPa Taille de l'antenne :Antenne d'objectif de 76 mm Matériau de l'antenne :PTFE Précision:±2mm Classe de protection :IP67 Fréquence centrale :80 GHz Angle de faisceau :2° Alimentation :Deux fils/DC24V, quatre fils/DC12 ~ 24V, quatre fils/AC220V Logement:Aluminium/Plastique/Acier inoxydable Sortie de signal :Deux fils /4...20 mA/protocole HART, quatre fils /4...20 mA/RS485 Modbus
KLD805	Moyen:Liquide fortement corrosif, vapeur, mousse, haute température et haute pression Plage de mesure :0,1m~10/20/30/60/100m Connexion au processus :Bride ≥ DN80 Température du processus :-40～200℃ Pression du processus :-0,1 ~ 2,5 MPa Taille de l'antenne :Antenne à objectif de 76 mm (selon la taille de la bride) Matériau de l'antenne :PTFE/Remplissage global Précision:±2mm Classe de protection :IP67 Fréquence centrale :80 GHz Angle de faisceau :3° Alimentation :Deux fils/DC24V, quatre fils/DC12 ~ 24V, quatre fils/AC220V Logement:Aluminium/Plastique/Acier inoxydable Sortie de signal :Deux fils /4...20 mA/protocole HART, quatre fils /4...20 mA/RS485 Modbus
KLD806	Moyen:Solide, conteneur de stockage, conteneur de traitement, forte application de poussière Plage de mesure :0,3 m ~ 10/20/30/60/100 m Connexion au processus :Bride ≥ DN100 Température du processus :-40～110℃ Pression du processus :-0,1 ~ 0,3MPa Taille de l'antenne :Antenne d'objectif de 76 mm (purge en option) Matériau de l'antenne :PTFE Précision:±5mm Classe de protection :IP67 Fréquence centrale :80 GHz Angle de faisceau :3° Alimentation :Deux fils/DC24V, quatre fils/DC12 ~ 24V, quatre fils/AC220V Logement:Aluminium/Plastique/Acier inoxydable Sortie de signal :Deux fils /4...20 mA/protocole HART, quatre fils /4...20 mA/RS485 Modbus

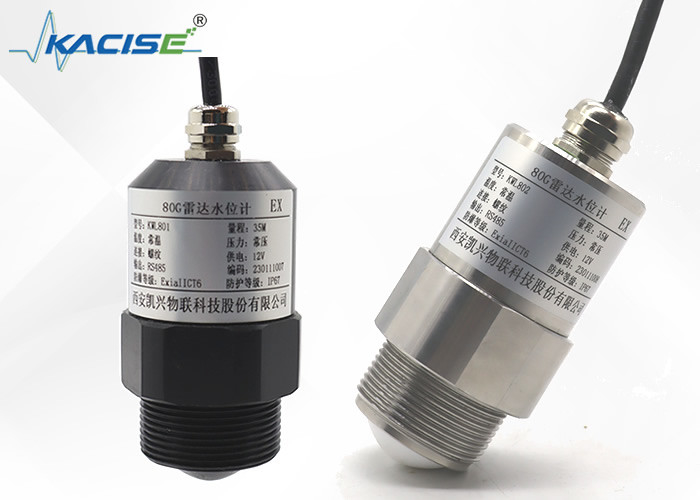

Capteur de niveau d'eau KWL800

Paramètre	Spécification
Fréquence de transmission	76 GHz ~ 81 GHz
Plage de mesure	0,1 m ~ 65 m
Précision des mesures	±1mm
Angle de faisceau	6°
Gamme d'alimentation	9 ~ 36 VCC
Méthode de communication	RS485
Température de fonctionnement	-40 ~ 85 ℃
Matériau de la coque	PP
Type d'antenne	Antenne d'objectif
Câble recommandé	7*0,3 mm²
Protection	IP68
Méthode d'installation	Support

Méthodes d'installation

Installation du filetage (KLD801)

Installation de la bride

Lors de l'installation par bride, maintenez une distance minimale de 200 mm entre l'instrument et la paroi du réservoir.

①Plan de référence
②Centre du navire ou axe de symétrie

Installation de levage
