Capteur Doppler à ultrasons étanche IP68 avec Modbus RS485 et alimentation haute tension pour la mesure du débit

Le produit mesure le débit selon le principe de l'effet Doppler ultrasonique et peut mesurer le niveau d'eau et la température via le capteur de pression. La coque adopte du plastique PVC, qui peut efficacement imperméabiliser et sceller.

• Le protocole de communication Modbus et le bus RS485 sont utilisés pour communiquer avec l'ordinateur de poche.
• Le dispositif de capteur sous-marin est facile à installer. Avec dispositif fixe à base métallique, installation facile.
• Tous les équipements adoptent une conception électronique, une alimentation à large tension, une faible consommation d'énergie, aucune pièce mécanique. Il présente les avantages d'une mesure et d'une stabilité précises, d'une fiabilité élevée et d'une forte anti-interférence.
• Une large gamme d'applications. Il peut être appliqué dans divers environnements aquatiques, de l’eau pure à l’eau du fleuve Jaune.

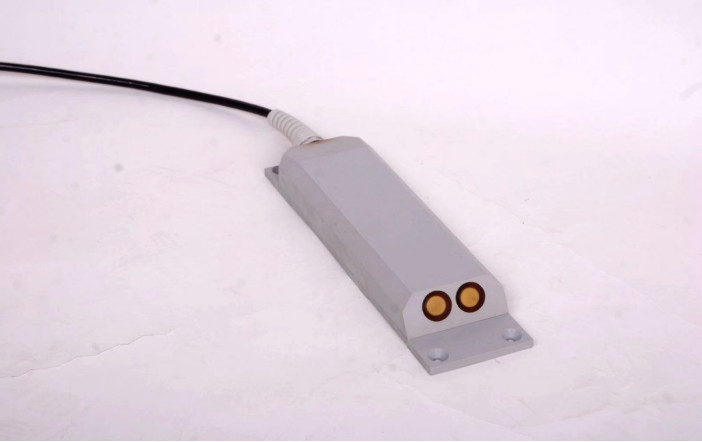

Figure 1 Capteur Doppler

Principe du débitmètre Doppler : lorsque la source ultrasonique et l'observateur effectuent un mouvement relatif, la fréquence reçue par l'observateur sera différente de la fréquence de la source ultrasonique. Par conséquent, les petites particules et bulles se déplaçant avec l’eau par rapport au transducteur ultrasonique modifieront également la fréquence de réception du transducteur et augmenteront avec l’augmentation de la vitesse de déplacement de la suspension dans l’eau. Ainsi, le décalage de fréquence Doppler est mesuré et la vitesse d'écoulement de l'eau au point du courantomètre Doppler est mesurée. Ceci est multiplié par la surface de la section transversale du canal pour obtenir les informations de débit.

Étant donné que la mesure du débit Doppler utilise la vitesse de propagation du son dans l'eau et que la vitesse de propagation du son dans l'eau est étroitement liée à la température de l'eau, l'appareil dispose d'un capteur de température intégré pour mesurer la température, puis corriger la vitesse du son.

La mesure de la profondeur du niveau utilise un capteur de pression pour mesurer la distance entre la position du capteur de vitesse d'écoulement et le niveau de liquide.

• Types de mesure : vitesse ponctuelle, niveau de liquide, température, débit
• Classe de protection : IP68
• Méthode de mesure : en ligne
• Principe de mesure : méthode Doppler acoustique, méthode de zone de vitesse
• Alimentation : batterie, énergie solaire, secteur
• Signal de sortie : Modbus RS485
• Contenu du signal de sortie : vitesse ponctuelle, débit instantané, débit cumulé, niveau d'eau, température
• Signal de sortie (alimentation externe) : 4~20mA
• Contenu du signal de sortie 4 ~ 20 mA : débit instantané
• Exigences de pH liquide : pH 6 ~ 8
• Exigence de pression du liquide : 1 atmosphère standard en milieu naturel
• Consommation d'énergie en fonctionnement continu : 12 V x 65 mA = 12 V x 0,065 A≈0,8 W.
