Les données sont fournies par les autorités compétentes. Accéléromètre

Capteur de sortie de fréquence compatible numériquement

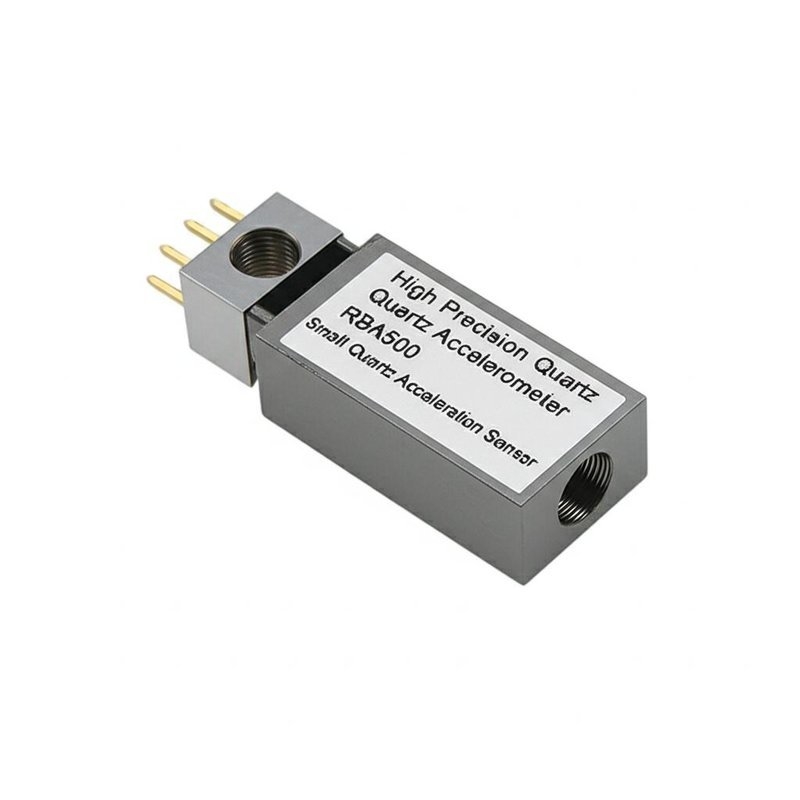

Pour un capteur de sortie de fréquence, Honeywell produit l'accéléromètre Accelerex RBA500. Il est principalement utilisé pour compléter les systèmes de navigation GPS.petite taille, une faible puissance et un poids léger sont nécessaires.

L'accélération est mesurée en fonction de la différence de fréquence entre deux faisceaux de quartz vibrants.La sortie de l'accéléromètre Accelerex est également compensée thermiquement par l'utilisation d'un capteur de température interne et des coefficients fournis par Honeywell; lorsqu'il est intégré au fil du temps, delta Velocity est fourni directement au système de l'utilisateur.

Principe de l'accéléromètre flexible au quartz:

Lorsque l'accélération externe est entrée, le pendule quittera la position d'équilibre sous l'action de la force d'inertie.la valeur de la capacité différentielle composée de la surface supérieure et inférieure de la plaque de pendule et de la face d'extrémité supérieure et inférieure du couple changera, et ce signal électrique est envoyé au servo circuit par le terminal. Le signal de courant amplifié est envoyé à la bobine,et le pendule est rétabli à la position d'équilibre par action push-pull en utilisant la force ampère du fil chargé dans le champ magnétiqueLorsque l'angle de déformation du pendule est très petit, le courant est approximativement linéaire avec l'accélération d'entrée.l'accélération d'entrée peut être obtenue en détectant le courant.

Caractéristiques

• Sortie de fréquence pour interface directe avec l'électronique numérique
• Faible prix
• Capacité à haute tension
• Conception très compacte
• Flanche de montage intégrale à deux fixations
• Faible consommation d'énergie
• Étui hermétiquement scellé
• Capteur de température interne pour la compensation thermique
• Une conception robuste et une assurance qualité assurent une fiabilité supérieure.

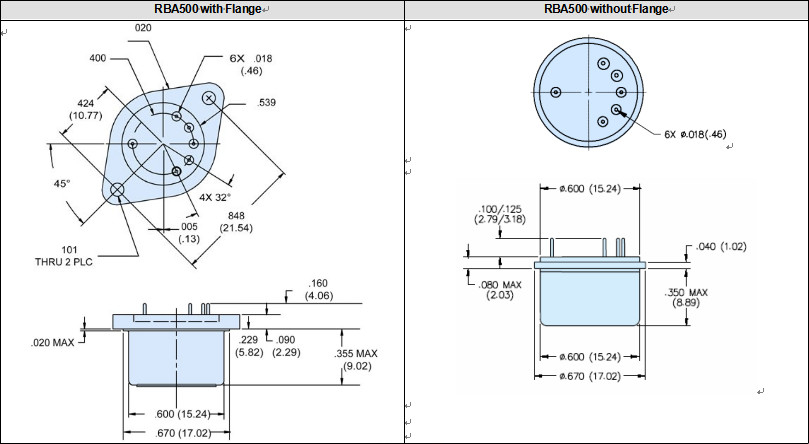

Des dessins de configuration

Résultats Caractéristiques

Des spécifications supplémentaires du produit, des dessins de contours et des diagrammes de blocs, ainsi que des données d'essai sont disponibles sur demande.
