Name: Accéléromètre de navigation par inertie à haute stabilité avec une portée de ±70 g et un seuil de 5 μg pour les applications de précision
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB2
Price: 478.00 USD
Availability: InStock

À la maison > produits > Capteur d'accéléromètre >

Accéléromètre de navigation par inertie à haute stabilité avec une portée de ±70 g et un seuil de 5 μg pour les applications de précision

Accéléromètres de haute stabilité

accéléromètres de navigation inertielle de précision

accéléromètres de haute stabilité

Lieu d'origine:

La Chine (continent)

Nom de marque:

Kacise

Certification:

certificate of explosion-proof, CE

Numéro de modèle:

KSJB2

Nous contacter

Demandez un devis

Accéléromètre de navigation par inertie à haute stabilité avec une portée de ±70 g et un seuil de 5 μg pour les applications de précision

Détails du produit

Portée:

± 70g

Valeur de seuil:

5 μg

valeur de déviation K0/K1:

≤±3 mg

Mettre en évidence:

Accéléromètres de haute stabilité

accéléromètres de navigation inertielle de précision

accéléromètres de haute stabilité

Conditions de paiement et d'expédition

Quantité de commande min

1 pièces

Détails d'emballage

chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des emballages standa

Conditions de paiement

T/T, Western Union, MoneyGram

Capacité d'approvisionnement

1000 morceaux par semaine

Produits connexes

Unité de mesure inertielle GS16488 avec 1 canal SPI, répétabilité du biais −40°C ≤ TA ≤ +85°C, et non-linéarité du facteur d'échelle FS=450 º/s

Obtenez le meilleur prix

Accéléromètre flexible au quartz GSRBA500D avec une portée de ± 70 g, une petite taille de 22 mm × 22 mm × 14 mm et une grande fiabilité pour l'aérospatiale et les applications

Obtenez le meilleur prix

Capteur accéléromètre flexible en quartz GSQAT160 avec biais <20 mg, facteur d'échelle 2,75 mA/g ± 1,8 % et répétabilité du biais 1 mg

Obtenez le meilleur prix

Mini taille Ø18.8×21 Accéléromètre à quartz flexible avec facteur d'échelle 2.2~3.5mA/g et répétabilité de biais ≤100ug

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Accéléromètres de navigation inertielle de haute précision pour un grand nombre d'applications ont une grande stabilité

L'accéléromètre flexible en quartz de la série KSJB2 est un accéléromètre de niveau de navigation par inertie de haute précision pour un grand nombre d'applications (jusqu'à 100 g), le produit présente une excellente stabilité à long terme,répétabilité, performances de démarrage, adaptabilité environnementale et caractéristiques de fiabilité élevées, peut être utilisé pour les essais statiques peut être utilisé pour les essais dynamiques,est également un capteur de vibration standard et un capteur d'inclinaison.

Le courant de sortie du produit est lié linéairement à la force ou à l'accélération reçue,et l'utilisateur peut sélectionner la résistance d'échantillonnage appropriée par calcul pour obtenir une sortie de haute précisionLe capteur de température intégré peut être utilisé pour compenser la valeur de décalage et le facteur d'échelle afin de réduire l'impact de la température ambiante en fonction des besoins de l'utilisateur.

Applications: mesure de l'inertie d'un système de navigation inertielle de haute précision dans l'aérospatiale, l'aviation, les navires, les armes et autres domaines,essais d'isolation des vibrations et d'inclinaison des équipements d'instrument de précision.

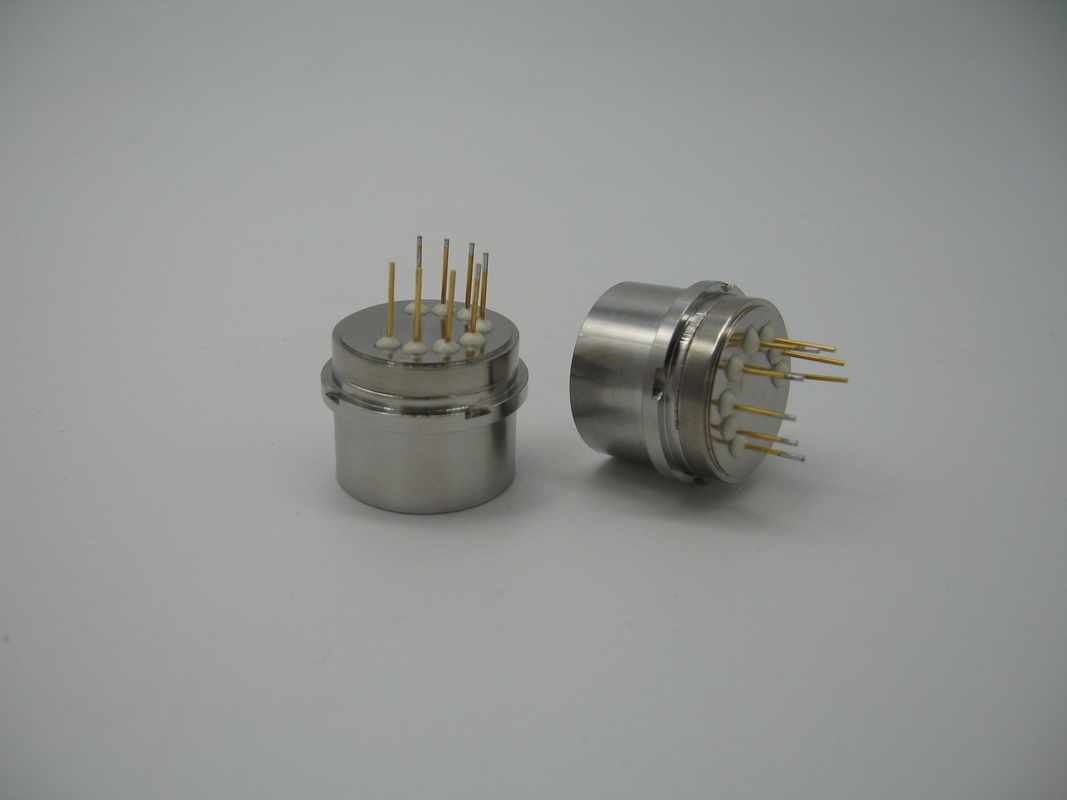

Accéléromètre de navigation par inertie à haute stabilité avec une portée de ±70 g et un seuil de 5 μg pour les applications de précision 0

Diagramme de contour et définition des broches:

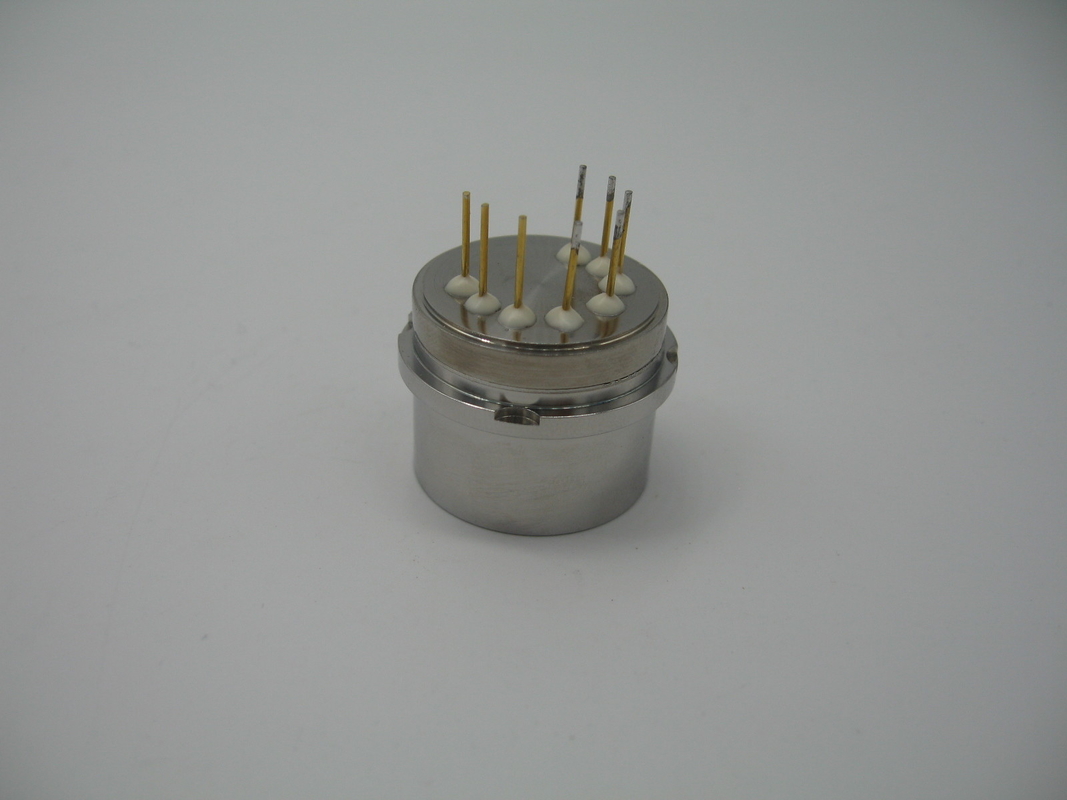

Accéléromètre de navigation par inertie à haute stabilité avec une portée de ±70 g et un seuil de 5 μg pour les applications de précision 1

Figure I: Accéléromètre universel

Définition conventionnelle de la broche:

1, la sortie du signal;
2. vide;
3, -15 V;
4, +15V;
5, l'alimentation électrique et la signalisation au sol;
6. vide;
7. vide;
8. vide;
9, -9V de sortie;
10, +9V de sortie.

les paramètres techniques:

Numéro	Paramètres	Le KSJB2-01	Le KSJB2-02	Le KSJB2-03
1	Portée	± 70 g	± 70 g	± 70 g
2	Valeur de seuil	5 μg	5 μg	5 μg
3	valeur de déviation K₀- Je ne sais pas.₁	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	facteur d'échelle K₁	00,8 à 1,2 mA/g	00,8 à 1,2 mA/g	00,8 à 1,2 mA/g
5	Coefficient non linéaire de deuxième ordre K₂	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	Stabilité à court terme 0g 4 heures	≤ 10 μg	≤ 15 μg	≤ 20 μg
7	1g 4 heures de stabilité à court terme	≤ 10 ppm	≤ 15 ppm	≤ 20 ppm
8	la répétabilité de la synthèse des valeurs de déviation σK₀(1σ,un mois)	≤ 10 μg	≤ 20 μg	≤ 30 μg
9	Répétabilité intégrée par facteur d'échelle σK₁- Je ne sais pas.₁(1σ,un mois)	≤ 15 ppm	≤ 30 ppm	≤ 50 ppm
10	Répétabilité complète des coefficients non linéaires K₂- Je ne sais pas.₁(1σ,un mois)	≤ ± 10 μg/g2	≤ ± 20 μg/g2	≤ ± 30 μg/g2
11	valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température)	≤ ± 10 μg /°C	≤ ± 30 μg /°C	≤ ± 50 μg /°C
12	Facteur d'échelle Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température)	≤ ± 20 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Bruit ((La résistance d'échantillonnage est de 840Ω)	≤ 5 mv	≤ 5 mv	≤ 5 mv
14	Fréquence naturelle	400 à 800 Hz	400 à 800 Hz	400 à 800 Hz
15	largeur de bande	800 à 2500 Hz	800 à 2500 Hz	800 à 2500 Hz
16	Vibrations aléatoires	6g ((20 à 2000 Hz)	6g ((20 à 2000 Hz)	6g ((20 à 2000 Hz)
17	la grève	100 g, 8 ms et 1/2 sin	100 g, 8 ms et 1/2 sin	100 g, 8 ms et 1/2 sin
18	Plage de température de fonctionnement	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
19	Plage de température de stockage	-60 à + 120°C	-60 à + 120°C	60 à + 120°C
20	Énergie électrique	± 12 à ± 15 V	± 12 à ± 15 V	± 12 à ± 15 V
21	Consommation en cours	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
22	Capteur de température	Personnalisable par l'utilisateur	Personnalisable par l'utilisateur	Personnalisable par l'utilisateur
23	dimension	F25.4X30 mm	F25.4X30 mm	F25.4X30 mm
24	le poids	≤ 80 g	≤ 80 g	≤ 80 g

Nom de l'organisme:

1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2.Sensor de température: divisé en AD590, pt1000, 18B20,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4Les dimensions peuvent être légèrement ajustées en fonction des besoins de l'utilisateur.et d'autres exigences d'essai peuvent être effectuées selon les exigences du client.
