Name: Accéléromètre à quartz flexible de précision avec portée ± 70 g seuil de 5 μg et stabilité élevée pour la navigation par inertie
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB2
Price: 478.00 USD
Availability: InStock

À la maison > produits > Capteur d'accéléromètre >

Accéléromètre à quartz flexible de précision avec portée ± 70 g seuil de 5 μg et stabilité élevée pour la navigation par inertie

Surveillance des trous de forage au sol Accéléromètres au quartz

Accéléromètres à quartz flexibles industriels de précision

Accéléromètres flexibles pour le forage pétrolier

Lieu d'origine:

La Chine (continent)

Nom de marque:

Kacise

Certification:

certificate of explosion-proof, CE

Numéro de modèle:

KSJB2

Nous contacter

Demandez un devis

Accéléromètre à quartz flexible de précision avec portée ± 70 g seuil de 5 μg et stabilité élevée pour la navigation par inertie

Détails du produit

Portée:

± 70g

Valeur de seuil:

5 μg

valeur de déviation K0/K1:

≤±3mg

Mettre en évidence:

Surveillance des trous de forage au sol Accéléromètres au quartz

Accéléromètres à quartz flexibles industriels de précision

Accéléromètres flexibles pour le forage pétrolier

Conditions de paiement et d'expédition

Quantité de commande min

1 pièces

Détails d'emballage

chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des emballages standa

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

T/T, Western Union, MoneyGram

Capacité d'approvisionnement

1000 morceaux par semaine

Produits connexes

Capteur d'accéléromètre à quartz flexible résistant aux chocs avec une large plage de températures et un biais ≤ 20 mg pour les environnements extrêmes

Obtenez le meilleur prix

Accéléromètre flexible au quartz de précision avec facteur d'échelle de 1,3 à 3,5 mA/g pour les conditions extrêmes et résistance aux chocs de 1000 g

Obtenez le meilleur prix

2.3 ~ 3.5mA/g Facteur d'échelle 1000g Sensor d'accéléromètre à quartz flexible résistant aux chocs avec température de stockage -55°C+130°C

Obtenez le meilleur prix

Sensor d'accéléromètre de résistance aux chocs avec tolérance de 1000 g et large plage de température -45 °C ~ + 125 °C pour une haute précision 2,3 ~ 3,5 mA / g Facteur d'échelle

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Les accéléromètres de navigation inertielle de haute précision pour un grand nombre d'applications ont une grande stabilité

L'accéléromètre flexible à quartz de la série KSJB2 est un accéléromètre de niveau de navigation inertiel de haute précision pour un grand nombre d'applications (jusqu'à 100 g), le produit présente une excellente stabilité à long terme, une répétabilité, des performances de démarrage, une adaptabilité environnementale et des caractéristiques de haute fiabilité, peut être utilisé pour les tests statiques peut être utilisé pour les tests dynamiques, est également un capteur de vibration standard et un capteur d'inclinaison.

Le courant de sortie du produit est linéairement lié à la force ou à l'accélération reçue, et l'utilisateur peut sélectionner la résistance d'échantillonnage appropriée par calcul pour obtenir une sortie de haute précision. Le capteur de température intégré peut être utilisé pour compenser la valeur de décalage et le facteur d'échelle afin de réduire l'impact de la température ambiante en fonction des besoins de l'utilisateur.

Applications : les accéléromètres à pendule flexible à quartz ont été largement utilisés dans la mesure de diverses accélérations linéaires et accélérations vibratoires et dans la mesure de paramètres tels que la vitesse, la distance, la vitesse angulaire et le déplacement angulaire. Utilisé avec succès dans les systèmes de mesure de microgravité par satellite, les systèmes de navigation inertielle de haute précision, les études de forages de roches et de sols et le forage pétrolier, les systèmes d'inclinomètres continus, les lanceurs, les missiles balistiques, les engins spatiaux et d'autres domaines civils.

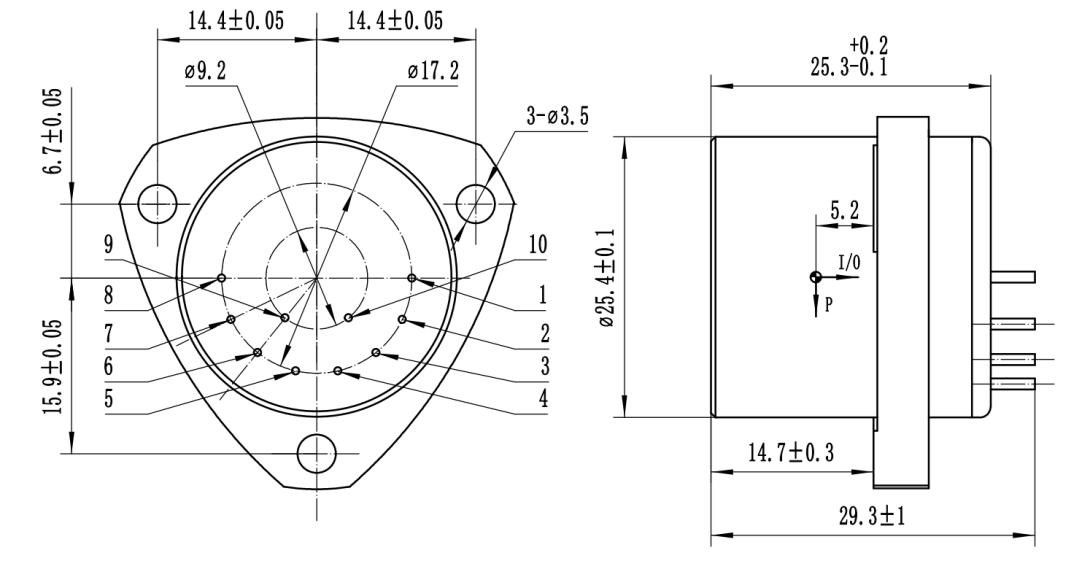

Schéma de principe et définition des broches :

Figure I : Accéléromètre universel

Définition conventionnelle de l'épingle :

1, sortie de signal ;
2. Vide ;
3, -15V ;
4, +15 V ;
5, alimentation et masse de signal ;
6. Vide ;
7. Vide ;
8. Vide ;
Sortie 9,-9 V ;
Sortie 10, +9V.

paramètres techniques :

Nombre	Paramètres	KSJB2-01	KSJB2-02	KSJB2-03
1	Portée	±70g	±70g	±70g
2	Valeur seuil	5μg	5μg	5μg
3	valeur d'écart K₀/K₁	≤±3mg	≤±3mg	≤±5 mg
4	facteur d'échelle K₁	0,8 ~ 1,2 mA/g	0,8 ~ 1,2 mA/g	0,8 ~ 1,2 mA/g
5	Coefficient non linéaire K du deuxième ordre₂	≤±10μg/g2	≤±15μg/g2	≤±20μg/g2
6	0g 4 heures stabilité à court terme	≤10 μg	≤15 μg	≤20 μg
7	1g 4 heures stabilité à court terme	≤10 ppm	≤15 ppm	≤20 ppm
8	répétabilité de synthèse de valeur d'écart σK₀(1σ, un mois)	≤10 μg	≤20 μg	≤30 μg
9	Facteur d’échelle répétabilité intégrée σK₁/K₁(1σ, un mois)	≤15 ppm	≤30 ppm	≤50 ppm
10	Répétabilité complète des coefficients non linéaires K₂/K₁(1σ, un mois)	≤±10 μg /g2	≤±20 μg /g2	≤±30 μg /g2
11	valeur d'écart Coefficient de température (la valeur moyenne de toute la zone de température)	≤ ± 10 μg /℃	≤ ± 30 μg /℃	≤ ± 50 μg /℃
12	Facteur d'échelle Coefficient de température (la valeur moyenne de toute la zone de température)	≤ ± 20 ppm/℃	≤±30 ppm/℃	≤ ± 50 ppm/℃
13	Bruit (la résistance d'échantillonnage est de 840 Ω)	≤5 mV	≤5 mv	≤5 mV
14	Fréquence naturelle	400~800 Hz	400~800 Hz	400~800 Hz
15	bande passante	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	Vibration aléatoire	6g(20-2000Hz)	6g(20-2000Hz)	6g(20-2000Hz)
17	grève	100g,8ms,1/2péché	100g,8ms,1/2péché	100g,8ms,1/2péché
18	Plage de température de fonctionnement	-55～+85℃	-55～+85℃	-55～+85℃
19	Plage de température de stockage	-60~+120℃	-60~+120℃	60 ~ + 120 ℃
20	Alimentation	±12~±15V	±12~±15V	±12~±15V
21	Consommation actuelle	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
22	Capteur de température	Personnalisable par l'utilisateur	Personnalisable par l'utilisateur	Personnalisable par l'utilisateur
23	dimension	Ф25,4X30mm	Ф25,4X30mm	Ф25,4X30mm
24	poids	≤80g	≤80g	≤80g

Note:

Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur ;
Capteur de température : divisé en AD590, pt1000, 18B20,
Cycle de test : divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les besoins des utilisateurs en matière de tests ;
Selon les exigences d'installation de l'utilisateur ; Les dimensions peuvent être légèrement ajustées en fonction des exigences de l'utilisateur et d'autres exigences de test peuvent être effectuées selon les exigences du client.
