Name: Accéléromètre à quartz flexible miniaturisé de haute précision avec une portée de ± 60 g pour les systèmes de navigation inertielle
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSJB3
Price: 478.00 USD
Availability: InStock

À la maison > produits > Capteur d'accéléromètre >

Accéléromètre à quartz flexible miniaturisé de haute précision avec une portée de ± 60 g pour les systèmes de navigation inertielle

Sensor d'accéléromètre flexible au quartz

accéléromètre de surveillance des vibrations sans fil

accéléromètres à quartz avec surveillance des vibrations

Lieu d'origine:

La Chine (continent)

Nom de marque:

Kacise

Certification:

certificate of explosion-proof, CE

Numéro de modèle:

KSJB3

Nous contacter

Demandez un devis

Accéléromètre à quartz flexible miniaturisé de haute précision avec une portée de ± 60 g pour les systèmes de navigation inertielle

Détails du produit

Portée:

±60g

Valeur de seuil:

5 μg

valeur de déviation K0/K1:

magnésium ≤±5

Mettre en évidence:

Sensor d'accéléromètre flexible au quartz

accéléromètre de surveillance des vibrations sans fil

accéléromètres à quartz avec surveillance des vibrations

Conditions de paiement et d'expédition

Quantité de commande min

1 pièces

Détails d'emballage

chaque unité a une boîte individuelle et toutes les boîtes sont emballées dans des emballages standa

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

T/T, Western Union, MoneyGram

Capacité d'approvisionnement

1000 morceaux par semaine

Produits connexes

Capteur d'accéléromètre à quartz flexible résistant aux chocs avec une large plage de températures et un biais ≤ 20 mg pour les environnements extrêmes

Obtenez le meilleur prix

Accéléromètre flexible au quartz de précision avec facteur d'échelle de 1,3 à 3,5 mA/g pour les conditions extrêmes et résistance aux chocs de 1000 g

Obtenez le meilleur prix

2.3 ~ 3.5mA/g Facteur d'échelle 1000g Sensor d'accéléromètre à quartz flexible résistant aux chocs avec température de stockage -55°C+130°C

Obtenez le meilleur prix

Sensor d'accéléromètre de résistance aux chocs avec tolérance de 1000 g et large plage de température -45 °C ~ + 125 °C pour une haute précision 2,3 ~ 3,5 mA / g Facteur d'échelle

Obtenez le meilleur prix

Nous contacter

Contactez-nous maintenant

Description du produit

Accéléromètres pilote miniaturisés, de haute précision, à usage dans un grand nombre d'inertiels

L'accéléromètre flexible en quartz de la série KSJB3 est un accéléromètre de niveau de navigation inertiel de petite taille et de haute précision, le produit présente une excellente stabilité à long terme, une répétabilité,performance de départ, adaptabilité environnementale et fiabilité élevée et autres caractéristiques, peut être utilisé pour les essais statiques peut être utilisé pour les essais dynamiques, est également un capteur de vibration standard et capteur d'inclinaison.

Le produit adopte une conception miniaturisée unique et un processus d'emballage, le courant de sortie et la force ou l'accélération sont linéaires,l'utilisateur peut choisir la résistance d'échantillonnage appropriée par calculLe capteur de température intégré peut être utilisé pour compenser la valeur de décalage et le facteur d'échelle afin de réduire l'impact de la température ambiante en fonction des besoins de l'utilisateur.

Applications:

Mesure de l'inertie du système de navigation inertielle et essai d'isolation des vibrations et essai d'inclinaison des instruments et équipements de précision dans l'aérospatiale, l'aviation, les navires, les armes et autres domaines.

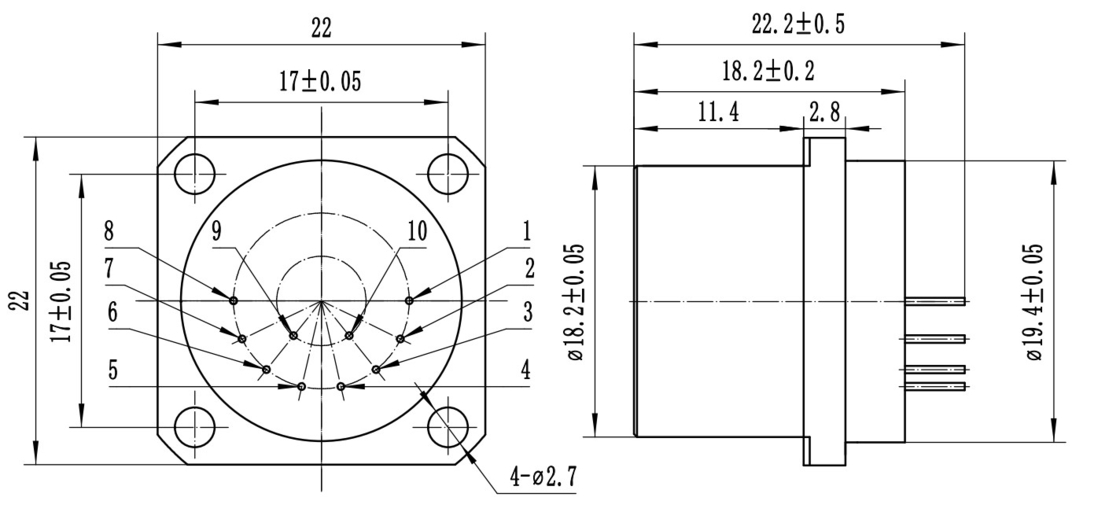

1.Dimensions carrées de la bride

Définition du pin:

Sortie du signal
l'air
puissance -15V
puissance +15V
puissance et signal au sol
6, 7, 8, vide
-9V ou pt1000
+9V ou pt1000

2.Dimensions de la bride triangulaire

3.Dimensions de la bride triangulaire inversée

les paramètres techniques:

Numéro	Paramètres	Le KSJB3-01	Le KSJB3-02	Le KSJB3-03
1	Portée	± 60 g	± 60 g	± 60 g
2	Valeur de seuil	5 μg	5 μg	5 μg
3	valeur de déviation K₀- Je ne sais pas.₁	≤ ± 5 mg	≤ ± 7 mg	≤ ± 5 mg
4	facteur d'échelle K₁	10,0 ± 0,2 mA/g	10,0 ± 0,2 mA/g	00,6 ± 0,2 mA/g
5	Coefficient non linéaire de deuxième ordre K₂	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 20 μg/g2
6	Stabilité à court terme 0g 4 heures	≤ 10 μg	≤ 20 μg	≤ 20 μg
7	1g 4 heures de stabilité à court terme	≤ 10 ppm	≤ 20 ppm	≤ 20 ppm
8	la répétabilité de la synthèse des valeurs de déviation σK₀(1σ,un mois)	≤ 15 μg	≤ 50 μg	≤ 50 μg
9	Répétabilité intégrée par facteur d'échelle σK₁- Je ne sais pas.₁(1σ,un mois)	≤ 15 ppm	≤ 50 ppm	≤ 50 ppm
10	Répétabilité complète des coefficients non linéaires K₂- Je ne sais pas.₁(1σ,un mois)	≤ ± 20 μg/g2	≤ ± 30 μg/g2	≤ ± 30 μg/g2
11	valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température)	≤ ± 15 μg /°C	≤ ± 50 μg /°C	≤ ± 50 μg /°C
12	Facteur d'échelle Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température)	≤ ± 15 ppm /°C	≤ ± 80 ppm /°C	≤ ± 50 ppm /°C
13	Bruit ((La résistance d'échantillonnage est de 840Ω)	≤ 5 mv	≤ 8,4 mv	≤ 8,4 mv
14	Fréquence naturelle	350 à 800 Hz	350 à 800 Hz	350 à 800 Hz
15	largeur de bande	800 à 2500 Hz	800 à 2500 Hz	800 à 2500 Hz
16	Vibrations aléatoires	10 g ((20 à 2000 Hz)	10 g ((20 à 2000 Hz)	10 g ((20 à 2000 Hz)
17	la grève	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin	150 g,4.5ms, 1/2sin
18	Plage de température de fonctionnement	-55 ̊+85°C	-55 ̊+85°C	-55 ̊+85°C
19	Plage de température de stockage	-60 à + 120°C	-60 à + 120°C	-60 à + 120°C
20	Énergie électrique	± 12 à ± 15 V	± 12 à ± 15 V	± 12 à ± 15 V
21	Consommation en cours	≤ ± 20 mA	≤ ± 20 mA	≤ ± 20 mA
22	Capteur de température	Personnalisable par l'utilisateur	Personnalisable par l'utilisateur	Personnalisable par l'utilisateur
23	dimension	F18.2X23 mm	F18.2X23 mm	F18.2X23 mm
24	le poids	≤ 30 g	≤ 30 g	≤ 30 g

Nom de l'organisme:

Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
Capteur de température: divisé en AD590, pt1000, 18B20,
Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
Selon les exigences d'installation de l'utilisateur; les dimensions peuvent être légèrement ajustées selon les exigences de l'utilisateur, et d'autres exigences d'essai peuvent être effectuées selon les exigences du client.
