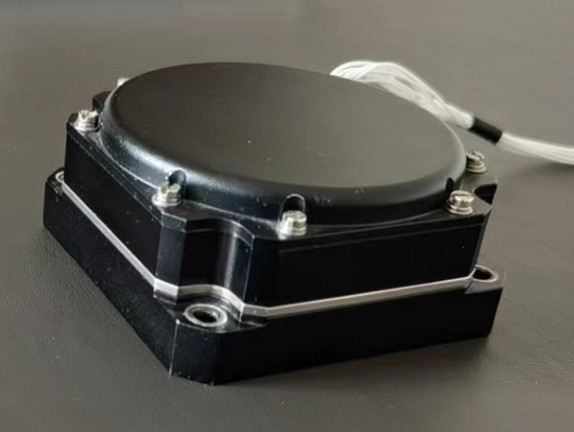

Gyroscope série KSFG-70
Ce produit est un capteur de vitesse angulaire inertiel basé sur l'effet Sagnac optique pour mesurer la vitesse angulaire de rotation du porteur le long de l'axe sensible. Le circuit de détection numérique en boucle fermée est utilisé pour extraire la différence de chemin optique de la lumière dans le sens des aiguilles d'une montre provoquée par la vitesse angulaire physique externe, et le signal de tension du signal de chemin optique est modulé et démodulé, et le retour et le contrôle en boucle fermée sont réalisés pour atteindre l'objectif de détection du signal de vitesse angulaire en temps réel.
Fonction : ce produit se compose de deux parties : une unité optique sensible à la vitesse angulaire et une détection de signal, fournissant des informations sur l'incrément d'angle uniaxial et des informations sur la température interne.
Champ d'application: les produits conviennent principalement à la grue photoélectrique/grue/plate-forme volante/navigation inertielle/système de mesure inertielle/instrument optique/photographique/dispositif de stabilisation de plate-forme/instrument de mesure inertielle et autres applications.

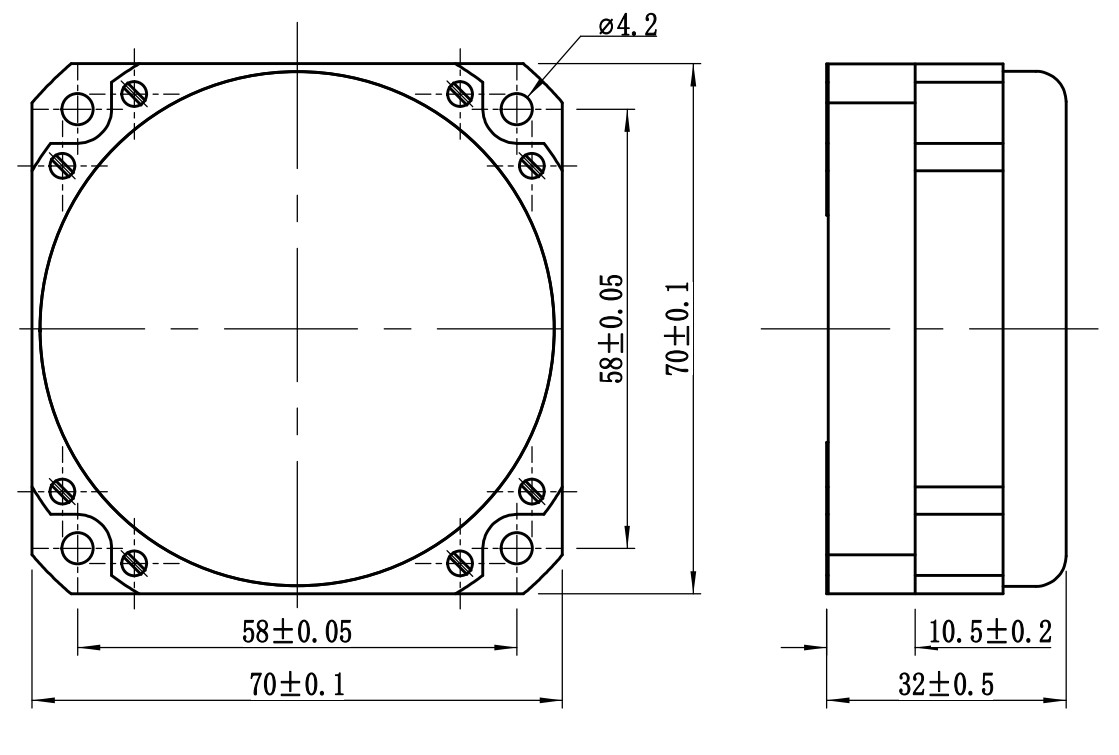

Taille d'installation
Principaux paramètres de performance
| Sn# |
élément de test |
H |
M |
L |
| 1 |
Dimensions (mm) |
70×70×32 |
70×70×32 |
70×70×32 |
| 2 |
heure(s) de début |
5 |
5 |
5 |
| 3 |
Dérive de biais (°) / h (10s lisse, température fixe) |
≤0,03
≤0,01(100lisse)
|
≤0,05 |
≤0,3 |
| 4 |
Dérive de biais (°) / h (10 s lisse) -45~ + 70 |
≤0,1 |
≤0,15 |
≤0,5 |
| 5 |
Répétabilité du biais (°) / h |
≤0,03 |
≤0,05 |
≤0,3 |
| 6 |
Coefficient de marche aléatoire(º)/h1/2 |
≤0,005 |
≤0,01 |
≤0,02 |
| 7 |
Non-linéarité du facteur d'échelle (ppm) |
≤10 |
≤20 |
≤50 |
| 8 |
Répétabilité du facteur d'échelle (ppm) |
≤10 |
≤20 |
≤50 |
| 9 |
Température de fonctionnement ℃ |
-40～+70 |
-40～+70 |
-40～+70 |
| 10 |
Température de stockage de (℃) |
-45～+80 |
-45～+80 |
-45～+80 |
| 11 |
Plage dynamique (°) / s |
±500 |
±500 |
±500 |
| 12 |
Tension d'alimentation (V) |
±5 |
±5 |
±5 |
| 13 |
Consommation électrique en régime permanent (pleine température) (W) |
<4 |
<4 |
<4 |
| 14 |
poids (g) |
<290 |
<290 |
<290 |
