Description du produit:
L'accéléromètre flexible en quartz de la série KSJB2 est un capteur exceptionnellement précis conçu pour la navigation par inertie dans un large éventail d'applications militaires, capable de mesurer des forces allant jusqu'à 100 g.Ce produit est très apprécié pour sa stabilité à long terme exceptionnelle, répétabilité, performances de démarrage, adaptabilité à divers environnements et fiabilité remarquable.
Il peut être utilisé à la fois pour les essais statiques et dynamiques et sert également de capteur de vibration et d'inclinaison standard.Le courant de sortie du capteur est directement proportionnel à la force appliquée ou à l'accélération, et les utilisateurs peuvent le régler en sélectionnant la résistance d'échantillonnage appropriée.le capteur de température intégré permet de compenser les valeurs de décalage et les facteurs d'échelle pour minimiser les effets des changements de température au besoin.
Les applications de ce capteur comprennent des mesures d'inertie dans des systèmes de navigation militaires de haute précision utilisés dans l'aérospatiale, l'aviation, les opérations navales, les armes et divers autres domaines,ainsi que des équipements d'instrumentation de précision pour l'isolation des vibrations et les essais d'inclinaison.

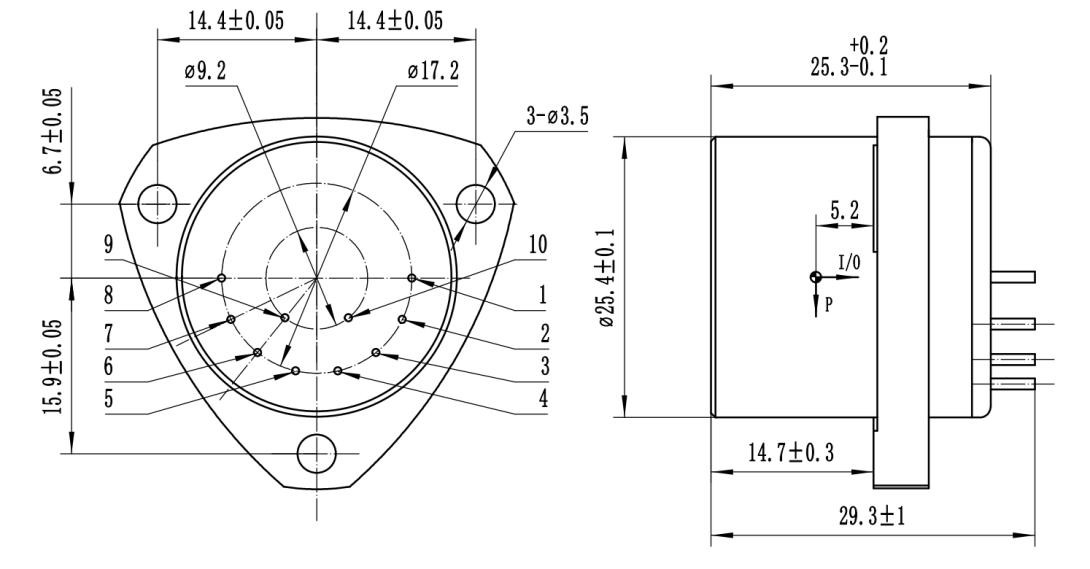

Diagramme de contour et définition des broches:
Figure I: Accéléromètre universel
Définition conventionnelle de la broche: 1, sortie de signal; 2. vide; 3, -15V; 4, +15V; 5, alimentation électrique et mise à la terre du signal; 6. vide; 7. vide; 8. vide; 9, -9V; 10, +9V.
Paramètres techniques:
| Numéro |
Paramètres |
Le KSJB2-01 |
Le KSJB2-02 |
Le KSJB2-03 |
| 1 |
Portée |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Valeur de seuil |
5 μg |
5 μg |
5 μg |
| 3 |
valeur de déviation K0- Je ne sais pas.1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
facteur d'échelle K1 |
00,8 à 1,2 mA/g |
00,8 à 1,2 mA/g |
00,8 à 1,2 mA/g |
| 5 |
Coefficient non linéaire de deuxième ordre K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
Stabilité à court terme 0g 4 heures |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1g 4 heures de stabilité à court terme |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
la répétabilité de la synthèse des valeurs de déviation σK0(1σ,un mois) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Répétabilité intégrée par facteur d'échelle σK1- Je ne sais pas.1(1σ,un mois) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Répétabilité complète des coefficients non linéaires K2- Je ne sais pas.1(1σ,un mois) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Facteur d'échelle Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Bruit ((La résistance d'échantillonnage est de 840Ω) |
≤ 5 mv |
≤ 5 mv |
≤ 5 mv |
| 14 |
Fréquence naturelle |
400 à 800 Hz |
400 à 800 Hz |
400 à 800 Hz |
| 15 |
largeur de bande |
800 à 2500 Hz |
800 à 2500 Hz |
800 à 2500 Hz |
| 16 |
Vibrations aléatoires |
6g ((20 à 2000 Hz) |
6g ((20 à 2000 Hz) |
6g ((20 à 2000 Hz) |
| 17 |
la grève |
100 g, 8 ms et 1/2 sin |
100 g, 8 ms et 1/2 sin |
100 g, 8 ms et 1/2 sin |
| 18 |
Plage de température de fonctionnement |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Plage de température de stockage |
-60 à + 120°C |
-60 à + 120°C |
60 à + 120°C |
| 20 |
Énergie |
± 12 à ± 15 V |
± 12 à ± 15 V |
± 12 à ± 15 V |
| 21 |
Consommation en cours |
≤ ± 20 mA |
≤ ± 20 mA |
≤ ± 20 mA |
| 22 |
Capteur de température |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
| 23 |
dimension |
F25.4X30 mm |
F25.4X30 mm |
F25.4X30 mm |
| 24 |
le poids |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nom de l'organisme:
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2.Sensor de température: divisé en AD590, pt1000, 18B20,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4Les dimensions peuvent être légèrement ajustées en fonction des besoins de l'utilisateur.et d'autres exigences d'essai peuvent être effectuées selon les exigences du client.
|
|
