Description du produit:
L'accéléromètre flexible en quartz de la série KSJB2 est un accéléromètre de niveau de navigation par inertie de haute précision pour un grand nombre d'applications militaires, le produit a une excellente stabilité à long terme,répétabilité, performances de démarrage, adaptabilité environnementale et caractéristiques de fiabilité élevées, peut être utilisé pour les essais statiques peut être utilisé pour les essais dynamiques,est également un capteur de vibration standard et un capteur d'inclinaison.
Le courant de sortie du produit est lié linéairement à la force ou à l'accélération reçue,et l'utilisateur peut sélectionner la résistance d'échantillonnage appropriée par calcul pour obtenir une sortie de haute précisionLe capteur de température intégré peut être utilisé pour compenser la valeur de décalage et le facteur d'échelle afin de réduire l'impact de la température ambiante en fonction des besoins de l'utilisateur.
Applications: mesure de l'inertie des systèmes de navigation par inertie militaires de haute précision dans l'aérospatiale, l'aviation, les navires, les armes et autres domaines,essais d'isolation des vibrations et d'inclinaison des équipements d'instrument de précision.

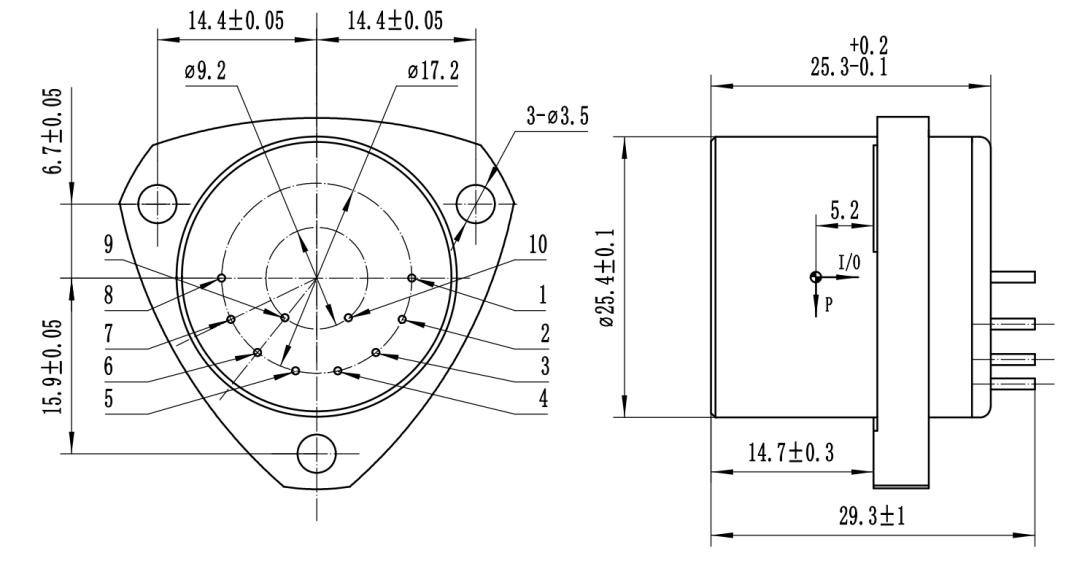

Diagramme de contour et définition des broches:
Figure I: Accéléromètre universel
Définition conventionnelle de la broche: 1, sortie de signal; 2. vide; 3, -15V; 4, +15V; 5, alimentation électrique et mise à la terre du signal; 6. vide; 7. vide; 8. vide; 9, -9V; 10, +9V.
Paramètres techniques:
| Numéro |
Paramètres |
Le KSJB2-01 |
Le KSJB2-02 |
Le KSJB2-03 |
| 1 |
Portée |
± 70 g |
± 70 g |
± 70 g |
| 2 |
Valeur de seuil |
5 μg |
5 μg |
5 μg |
| 3 |
valeur de déviation K0- Je ne sais pas.1 |
≤ ± 3 mg |
≤ ± 3 mg |
≤ ± 5 mg |
| 4 |
facteur d'échelle K1 |
00,8 à 1,2 mA/g |
00,8 à 1,2 mA/g |
00,8 à 1,2 mA/g |
| 5 |
Coefficient non linéaire de deuxième ordre K2 |
≤ ± 10 μg/g2 |
≤ ± 15 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
Stabilité à court terme 0g 4 heures |
≤ 10 μg |
≤ 15 μg |
≤ 20 μg |
| 7 |
1g 4 heures de stabilité à court terme |
≤ 10 ppm |
≤ 15 ppm |
≤ 20 ppm |
| 8 |
la répétabilité de la synthèse des valeurs de déviation σK0(1σ,un mois) |
≤ 10 μg |
≤ 20 μg |
≤ 30 μg |
| 9 |
Répétabilité intégrée par facteur d'échelle σK1- Je ne sais pas.1(1σ,un mois) |
≤ 15 ppm |
≤ 30 ppm |
≤ 50 ppm |
| 10 |
Répétabilité complète des coefficients non linéaires K2- Je ne sais pas.1(1σ,un mois) |
≤ ± 10 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 30 μg/g2 |
| 11 |
valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
≤ ± 10 μg /°C |
≤ ± 30 μg /°C |
≤ ± 50 μg /°C |
| 12 |
Facteur d'échelle Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
≤ ± 20 ppm /°C |
≤ ± 30 ppm /°C |
≤ ± 50 ppm /°C |
| 13 |
Bruit ((La résistance d'échantillonnage est de 840Ω) |
≤ 5 mv |
≤ 5 mv |
≤ 5 mv |
| 14 |
Fréquence naturelle |
400 à 800 Hz |
400 à 800 Hz |
400 à 800 Hz |
| 15 |
largeur de bande |
800 à 2500 Hz |
800 à 2500 Hz |
800 à 2500 Hz |
| 16 |
Vibrations aléatoires |
6g ((20 à 2000 Hz) |
6g ((20 à 2000 Hz) |
6g ((20 à 2000 Hz) |
| 17 |
la grève |
100 g, 8 ms et 1/2 sin |
100 g, 8 ms et 1/2 sin |
100 g, 8 ms et 1/2 sin |
| 18 |
Plage de température de fonctionnement |
-55 ̊+85°C |
-55 ̊+85°C |
-55 ̊+85°C |
| 19 |
Plage de température de stockage |
-60 à + 120°C |
-60 à + 120°C |
60 à + 120°C |
| 20 |
Énergie |
± 12 à ± 15 V |
± 12 à ± 15 V |
± 12 à ± 15 V |
| 21 |
Consommation en cours |
≤ ± 20 mA |
≤ ± 20 mA |
≤ ± 20 mA |
| 22 |
Capteur de température |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
| 23 |
dimension |
F25.4X30 mm |
F25.4X30 mm |
F25.4X30 mm |
| 24 |
le poids |
≤ 80 g |
≤ 80 g |
≤ 80 g |
Nom de l'organisme:
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2.Sensor de température: divisé en AD590, pt1000, 18B20,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4Les dimensions peuvent être légèrement ajustées en fonction des besoins de l'utilisateur.et d'autres exigences d'essai peuvent être effectuées selon les exigences du client.
Applications:
Le capteur d'accéléromètre Kacise KSJB2 est généralement utilisé pour détecter et mesurer l'accélération d'un objet en mouvement.Il est également utilisé dans la robotiqueIl peut être utilisé pour détecter et surveiller l'accélération des véhicules, des avions, des trains, des navires et d'autres objets en mouvement.Il peut également être utilisé dans les systèmes de surveillance des vibrations et sismiquesLe capteur d'accéléromètre Kacise KSJB2 est très précis et fiable, ce qui en fait un choix idéal pour la détection de la vitesse de mouvement.
