Description du produit

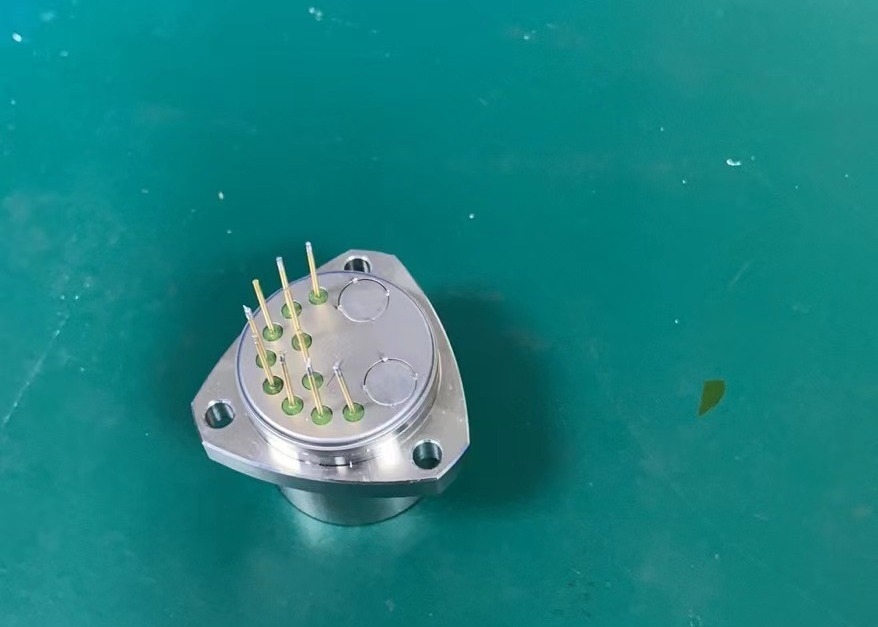

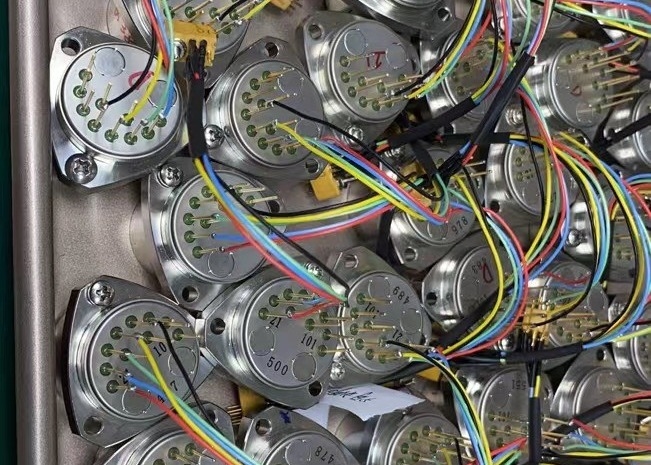

L'accéléromètre flexible en quartz de la série KSJB5 est un capteur de moyenne précision doté d'une conception compacte unique.performances de réponse dynamiqueCe capteur polyvalent est idéal pour les tests statiques et dynamiques et sert de capteur de vibration et d'inclinaison standard.
Ce produit présente une conception structurelle distincte et utilise un circuit spécialisé.Les utilisateurs peuvent obtenir une sortie de haute précision en sélectionnant la résistance d'échantillonnage appropriée par le calculEn outre, il offre la commodité d'un capteur de température intégré, permettant aux utilisateurs de compenser les valeurs de décalage et les facteurs d'échelle,minimiser efficacement l'influence de la température ambiante en fonction de leurs besoins spécifiques.
1. Taille de contour et définition des broches de JB5-A
2. Taille de contour et définition des broches de JB5-B
3. Taille de contour et définition des broches de JB5-C
Définition du pin:
1, Sortie du signal
2, l' air
3, puissance -15V
4, puissance +15V
5, puissance et signal au sol
6, 7, 8, vide
9, -9V ou pt1000
10, +9V ou pt1000
Paramètres techniques
| Numéro |
Paramètres |
Le KSJB5-01 |
Le KSJB5-02 |
Le numéro de série de la KSJB5-03 |
| 1 |
Portée |
± 50 g |
± 50 g |
± 50 g |
| 2 |
Ratio de résolution |
< 5 μg |
< 5 μg |
< 5 μg |
| 3 |
valeur de déviation K0/Le K.1 |
< 5 mg |
< 7 mg |
< 10 mg |
| 4 |
facteur d'échelle K1 |
1.1·1,3 mA/g |
1.1·1,3 mA/g |
1.1·1,3 mA/g |
| 5 |
Coefficient non linéaire de deuxième ordre K2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 6 |
la répétabilité de la synthèse des valeurs de déviation σK0(1σ,un mois) |
< 30 μg |
< 50 μg |
< 80 μg |
| 7 |
Répétabilité intégrée par facteur d'échelle σK1- Je ne sais pas.1(1σ,un mois) |
< 50 ppm |
< 80 ppm |
< 100 ppm |
| 8 |
Répétabilité complète des coefficients non linéaires K2- Je ne sais pas.1(1σ,un mois) |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
≤ ± 20 μg/g2 |
| 9 |
Répétabilité complète des coefficients non linéaires K2- Je ne sais pas.1(1σ,un mois) |
< 20 μg/°C |
< 30 μg/°C |
< 40 μg/°C |
| 10 |
valeur de déviation Coefficient de température ((La valeur moyenne de l'ensemble de la zone de température) |
< 40 ppm |
< 50 ppm |
< 80 ppm |
| 11 |
Bruit ((La résistance d'échantillonnage est de 840Ω) |
≤ 5 mv |
≤ 5 mv |
≤ 5 mv |
| 12 |
largeur de bande |
> 300 Hz |
> 300 Hz |
> 300 Hz |
| 13 |
Erreur de rectification des vibrations |
Pour les appareils de traitement de l'air, les caractéristiques suivantes doivent être respectées: |
Pour les appareils de traitement de l'air, les caractéristiques suivantes doivent être respectées: |
Pour les appareils de traitement de l'air, les caractéristiques suivantes doivent être respectées: |
| 14 |
Vibrations aléatoires |
20g@20-2000 Hz |
20g@20-2000 Hz |
20g@20-2000 Hz |
| 15 |
la grève |
250 g 4,5 min |
250 g 4,5 min |
250 g 4,5 min |
| 16 |
erreur d'installation |
Pour les appareils à combustion |
Pour les appareils à combustion |
Pour les appareils à combustion |
| 17 |
Plage de température de fonctionnement |
-55 ∼96°C |
-55 ∼96°C |
-55 ∼96°C |
| 18 |
Énergie électrique |
± 13 ~ ± 18 V |
± 13 ~ ± 18 V |
± 13 ~ ± 18 V |
| 19 |
Consommation en cours |
Pour les appareils à combustion |
Pour les appareils à combustion |
Pour les appareils à combustion |
| 20 |
Capteur de température |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
Personnalisable par l'utilisateur |
| 21 |
le poids |
< 55 g |
< 55 g |
< 55 g |
| 22 |
Diamètre de montage |
F25 mm |
F25,3 mm |
F25 mm |
| 23 |
Matériaux de coquille |
Acier inoxydable de la série 300 |
Acier inoxydable de la série 300 |
Acier inoxydable de la série 300 |
Nom de l'organisme:
1Le facteur d'échelle est ajusté en fonction des besoins de l'utilisateur;
2- Capteur de température: divisé en AD590, pt1000, 18B20,
3. Cycle d'essai: divisé en 1 mois, 3 mois, 6 mois, 12 mois, selon les exigences de l'utilisateur pour les essais;
4. Installez selon les exigences de l'utilisateur; les dimensions peuvent être légèrement ajustées selon les exigences de l'utilisateur, et d'autres exigences de test peuvent être effectuées selon les exigences du client.
Applications
Le Kacise KSJB5 est idéal pour le contrôle du mouvement et la surveillance de la force de gravité dans une variété d'applications.y compris automobileIl est également adapté à différents environnements, y compris les applications à basse température, haute température, haute accélération et vibration.Le Kacise KSJB5 est un dispositif fiable et efficace qui peut être utilisé pour mesurer et surveiller avec précision la force de gravité et le mouvement.
Soutien et services
Accelerometer Sensor fournit un soutien technique et des services pour les clients. Notre équipe de support technique est disponible 24 heures sur 24 et 7 jours sur 7 pour répondre à toutes vos questions concernant votre capteur d'accéléromètre.Nous fournissons une assistance complète pour le dépannage, ainsi que des tutoriels en ligne et de la documentation pour vous aider à tirer le meilleur parti de votre capteur d'accéléromètre.Nous offrons également des mises à jour logicielles régulières pour vous assurer que votre capteur d'accéléromètre est à jour et prêt pour toutes les nouvelles fonctionnalités ou corrections de bugs.
Pour une assistance plus personnalisée, nous offrons des services d'installation et de maintenance sur place.ainsi que de fournir une maintenance et un soutien continusNous fournissons également un support à distance si nécessaire, ce qui nous permet de diagnostiquer et de résoudre rapidement les problèmes à distance.
Chez Accelerometer Sensor, la satisfaction du client est notre priorité absolue.afin qu'ils puissent tirer le meilleur parti de leur capteur d'accéléromètre.
Emballage et expédition
Emballage et expédition d'un capteur d'accéléromètre
Le capteur d'accéléromètre doit être emballé avec les matériaux suivants:
- Capteur d'accéléromètre
- Manuel d'utilisation
- Insert de mousse de protection
- Boîte en carton ondulé solide
- Étiquette de transport fragile
Le capteur d'accéléromètre doit être emballé avec soin pour s'assurer qu'il atteint sa destination en toute sécurité.L'étiquette fragile d'expédition doit être apposée à l'extérieur de la boîte pour alerter les manipulateurs du contenuLa boîte doit ensuite être expédiée par un service de messagerie fiable qui offre un suivi et une assurance.
