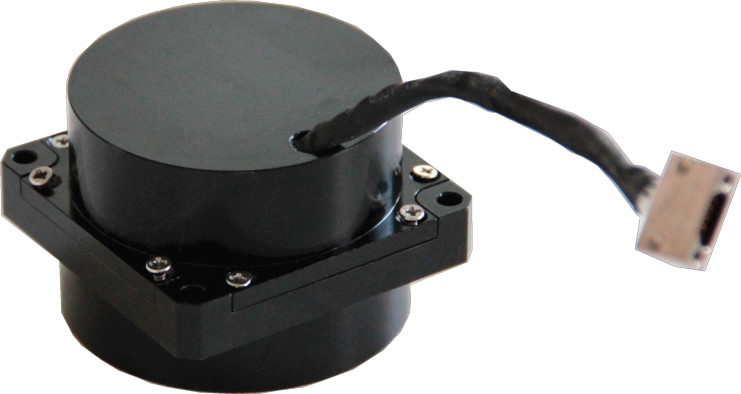

Description du produit:
Fonctionnant sur l'effet optique de Sagnac, ce produit sert de capteur de vitesse d'angle d'inertie conçu pour mesurer la vitesse angulaire de rotation du support le long de son axe sensible.Un circuit de détection numérique en boucle fermée est utilisé pour capturer la différence de trajectoire optique causée par la vitesse angulaire physique externe dans le sens horaireLa modulation et la démodulation du signal de tension à partir du chemin optique facilitent la rétroaction et le contrôle en boucle fermée, ce qui permet de détecter en temps réel les signaux de vitesse angulaire.
Caractéristiques
● Mesurer avec précision la vitesse angulaire des objets en mouvement.
● Tout est solide, pas de pièces tournantes ni de pièces à friction
● Une longue durée de vie
● Une large plage dynamique
● Début instantané
● Structure simple
● Petite taille, poids léger
Application scope Les résultats de l'enquête
The products are mainly suitable for photoelectric crane / crane / flying platform / inertial navigation / inertial measurement system / optical / photographic instrument / platform stabilization device / inertial measurement instrument and other applications.
Tableau de structure

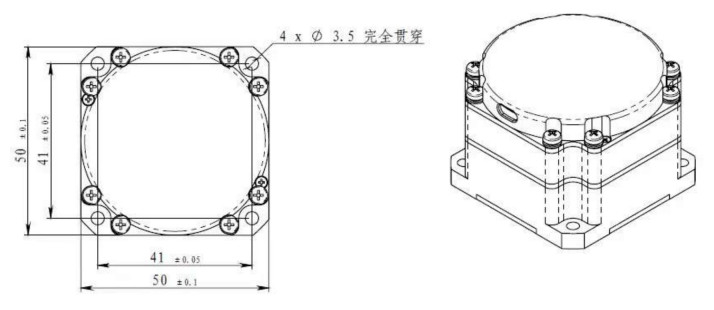

Mode d'installation 1. Taille: 50X50X32

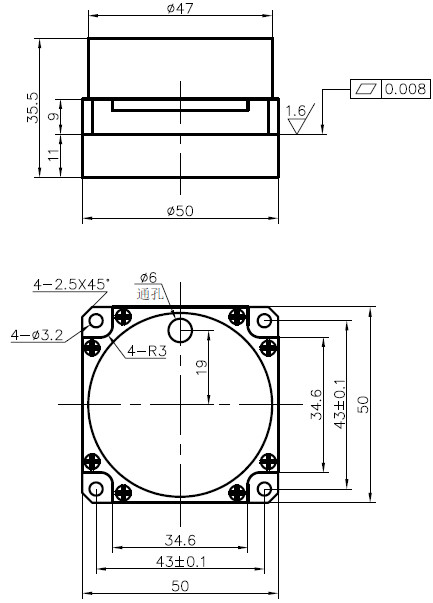

Mode d'installation: deuxième dimension: 50X50X36
Paramètres techniques:
|
Je suis désolé.
|
élément d'essai
|
H est
|
L
|
|
1
|
Dles dimensions (mm)
|
50×50×36
|
50×50×36
|
|
2
|
heure (s) de démarrage
|
5
|
5
|
|
3
|
Déplacement du parti pris(- Je ne sais pas.) / h (10s en douceur, régler la température)
|
≤0.1
|
≤0.3
|
|
4
|
Déplacement du parti pris(- Je ne sais pas.) / h (10s douceur) -45 ~ + 70°C
|
≤0.3
|
≤0.5
|
|
5
|
B. PourLes résultats de l'étude sont les suivants:- Je ne sais pas.) / h
|
≤0.05
|
≤0.1
|
|
6
|
Coefficient de marche aléatoire(o)/h- Un demi
|
≤0.01
|
≤0.02
|
|
7
|
Facteur d'échelle-Linearité (ppm)
|
≤10
|
≤20
|
|
8
|
Facteur de répétabilité d'échelle (ppm)
|
≤10
|
≤20
|
|
9
|
Opérertempérature°C
|
- 45 ans.Je ne sais pas.+ 70
|
- 45 ans.Je ne sais pas.+ 70
|
|
10
|
Température de stockage (°C)
|
- 50 ans.Je ne sais pas.+ 80
|
- 50 ans.Je ne sais pas.+ 80
|
|
11
|
Plage dynamique (- Je ne sais pas.) / s
|
±900
|
±900
|
|
12
|
Voltage d'alimentation (V)
|
+ 5
|
+ 5
|
|
13
|
Consommation d'énergie à l'état d'équilibre (température totale) (W)
|
< 4
|
< 4
|
|
14
|
poids (g)
|
> >130
|
> >130
|
|
|
