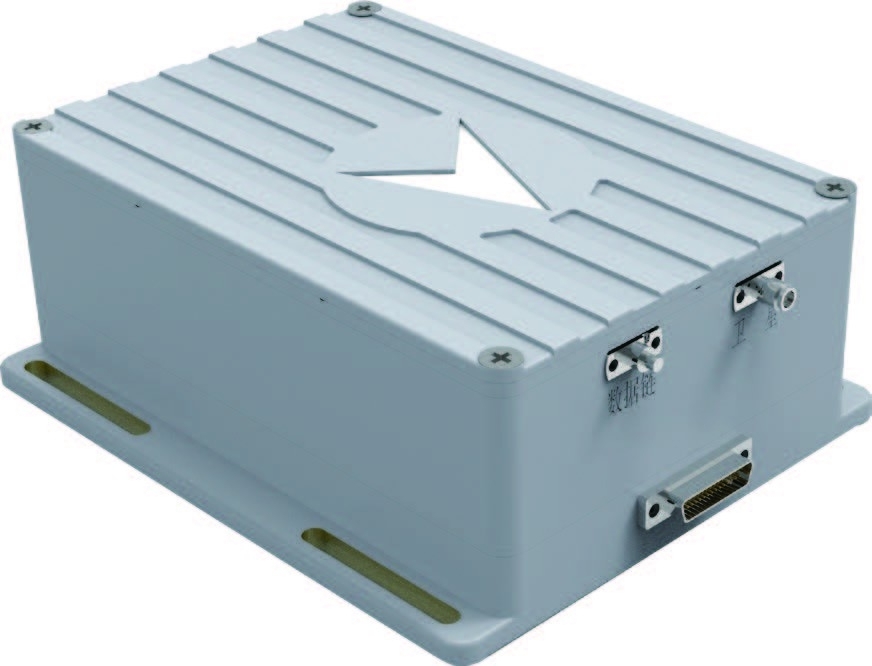

Name: Système de navigation inertielle robuste Dimensions d'installation 160 mm x 150 mm Hôte ≤ 12,5 kg
Brand: Kacise
SKU: KsINS-01
Rating: 4.6 (175 reviews)

Aperçu Produits Capteur électronique de gyroscope

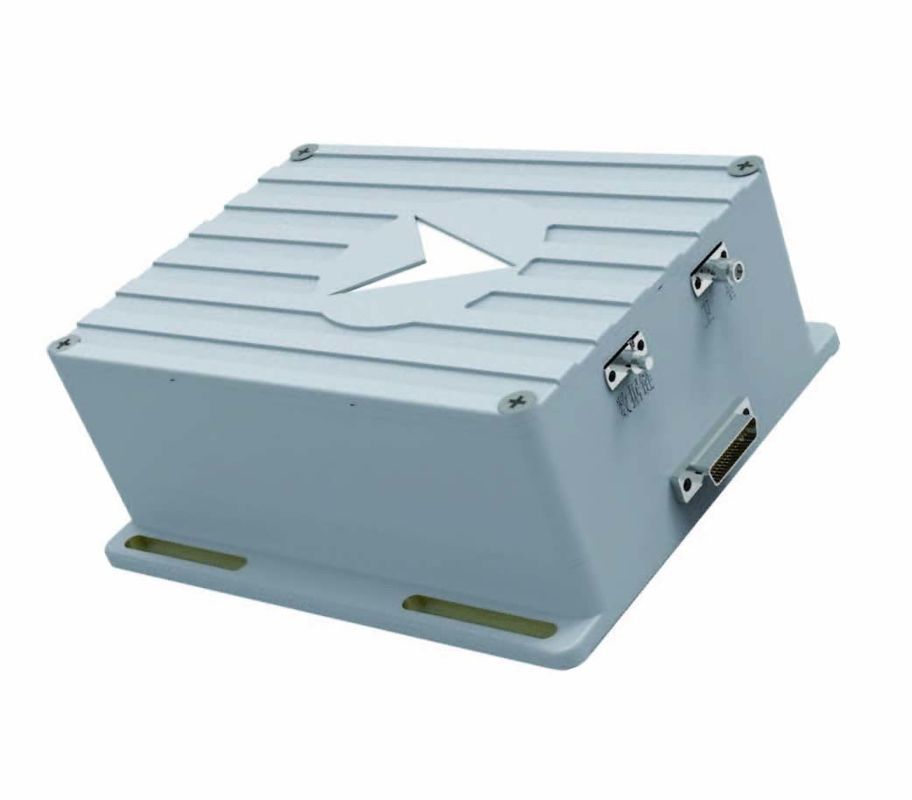

Système de navigation inertielle robuste Dimensions d'installation 160 mm x 150 mm Hôte ≤ 12,5 kg

Détails sur le produit:

Lieu d'origine:	China (Mainland)
Nom de marque:	Kacise
Certification:	certificate of explosion-proof, CE
Numéro de modèle:	KsINS-01

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Détails d'emballage:	each unit has individual box and all boxes are packed in standard packages or customers requests available
Délai de livraison:	5-8 working days
Conditions de paiement:	T/T, Western Union, MoneyGram
Capacité d'approvisionnement:	1000 Pieces per Week

Contact

Description de produit détaillée

Dynamique:	La vitesse: -2000m/s ~ 2000m/s; Accélération: -30g ~ 30g; Accélération: -5g/s ~ 5g/s.	le poids:	Hôte ≤ 12,5 kg
Précision de synchronisation spatio-temporelle lorsque des satellites sont disponibles (RMS):	0.1m/1ns	Température de travail/entreposage ((°C):	-55°C à +70°C
Dimensions d'installation:	160 mm x 150 mm	bande de fréquence de travail de liaison de données:	3Pour les appareils de surveillance de l'environnement
Précision de synchronisation spatio-temporelle en cas de rejet du satellite (RMS):	5m/5ns	Interface d'entrée/sortie:	2 RS-422, 1 RS-232, 1 Ethernet 100M
Surligner:	Système de navigation par inertie Capteur gyroscopique électronique , 3Capteur électronique de gyroscope de.6 GHz

Description du produit:

L'essentiel pour toute entité mobile est le trio de précision, de vitesse et d'équilibre.vaisseau spatialDans ce cas, la nécessité d'un système précis pour gérer et gouverner le mouvement sans faille devient cruciale.Les systèmes de navigation par inertie jouent un rôle essentiel, permettant à ces véhicules d'exécuter leurs tâches de manière sûre et précise, sans être reliés au GPS.

Il est orienté vers un vol en essaim de drones.le système de navigation coopérative de communication et de guidage intégré KsINS-01 combine la navigation par satellite et les liaisons de données pour fournir des références spatio-temporelles précises pour les dronesÉquipé de la réception de signaux de fréquence B1 et B3 de troisième génération Beidou, le système permet une communication en réseau entre nœuds et dispose de fonctions de synchronisation espace-temps de haute précision.Sa précision de synchronisation spatio-temporelle est maintenue à 0.1m/1ns dans des conditions efficaces par satellite et dépasse 5m/5ns dans des conditions de rejet par satellite.

Caractéristiques:

● Synchronisation spatio-temporelle de haute précision entre les nœuds basée sur la différence de porteuse
● Synchronisation spatio-temporelle de haute précision entre les nœuds dans des conditions de rejet des satellites
● Une conception intégrée approfondie de la navigation par satellite et de la liaison de données
● Réseaux et transmission de données très fiables entre les nœuds

Paramètres techniques:

Indicateurs de performance:

Précision de positionnement par satellite (2σ)	Niveau: 6m, hauteur: 8m
bande de fréquence de travail de liaison de données	3Pour les appareils de surveillance de l'environnement
Taux de saut de fréquence	80000 sauts/s
Distance de communication	100 km
Taux de communication	200 kbps
Nombre de nœuds pris en charge	64
Précision de la synchronisation spatio-temporelle lorsque des satellites sont disponibles (RMS)	0.1m/1ns
Précision de synchronisation spatio-temporelle en cas de rejet du satellite (RMS)	5m/5ns

Environnement d' application:

Température de travail/entreposage ((°C)

-55°C à +70°C

Dimension dynamique

Velocité: -2000 m/s ~ 2000 m/s;

Accélération: -30 g ~ 30 g; accélération: -5 g / s ~ 5 g / s.

Propriétés mécaniques

Environnement de choc d'endurance: demi-onde sinusoïdale 20 g, 11 ms

Environnement de vibration d'endurance: environnement de vibration typique des drones

Propriétés physiques:

Les dimensions	Pour les pièces détachées:
Dimensions de l'installation	160 mm x 150 mm
le poids	Hôte ≤ 12,5 kg

Interface externe:

Besoin de puissance	18V~36V CC, consommation d'énergie ≤ 30W, interruption d'alimentation autorisée n'excédant pas 5 ms
Interface entrée/sortie	2 RS-422, 1 RS-232, 1 Ethernet 100M


Fréquence de sortie des données	10 Hz (typique)

Assistance et services:

Résolution de problèmes
Mises à jour logicielles
Remplacement et réparation du produit
Tests de produits et contrôles de compatibilité
Informations générales sur le produit et son utilisation

Emballage et expédition

Le système de navigation inertielle est emballé et expédié dans une boîte de carton sécurisée.matériaux d'emballage respectueux de l'environnement pour protéger le capteur des dommages pendant le transportLa boîte est ensuite scellée avec du ruban adhésif et étiquetée avec le nom du produit et l'adresse de livraison du client.Il est ensuite placé dans une plus grande boîte d'expédition avec des matériaux de protection supplémentaires pour assurer une livraison sûre..
