Description du produit:
Les progrès dans la technologie de l'accéléromètre à pendule flexible au quartz L'accéléromètre à pendule flexible au quartz, une itération de rétroaction de la force,a émergé comme un développement sophistiqué de l'accéléromètre à pendule flottant liquideLa principale différence réside dans la qualité de détection: l'accéléromètre flexible au quartz n'est pas flottant mais est élastiquement fixé à un support de faisceau flexible.Ce choix de conception introduit des moments élastiques, ce qui se traduit par une précision accrue, une résistance robuste aux perturbations, une large plage de mesure et une formidable capacité de surcharge.
Les accéléromètres à pendule flexible au quartz sont actuellement largement utilisés pour mesurer une gamme d'accélérations linéaires, d'accélérations vibratoires et divers paramètres tels que la vitesse, la distance,vitesse angulaireLeur intégration réussie couvre des applications militaires et civiles, y compris des systèmes de mesure de microgravité par satellite,systèmes de navigation par inertie de haute précision, le forage rocheux, le forage pétrolier, les systèmes d'inclinomètres continus et le secteur aérospatial impliquant des lanceurs, des missiles balistiques et des engins spatiaux.
Caractéristique du produit:
● Excellente répétabilité de l'index
● Sortie analogique
● Capteur de température numérique intégré
● Large gamme de résistance à la charge
● Des brides de montage triangulaires de précision
● Application dans le système de navigation par inertie de l'arme de nouvelle génération
Paramètres techniques:
| Résultats |
Le nombre de points de contrôle |
Le numéro de sérieB. Pour |
| Plage d'entrée (g) |
± 50 |
± 20 |
| Bias (mg) |
≤ 5 |
≤ 5 |
| Sensitivité à la température (μg/°C) |
≤ 10 |
≤ 20 |
| Répétabilité composite d'un mois (1σ) (μg) |
≤ 10 |
≤ 20 |
| Répétabilité composite de six mois (1σ) (μg) |
≤ 15 |
- |
| Facteur d'échelle (mA/g) |
1.2 ~ 1.6 |
1.2 ~ 1.6 |
| Sensibilité à la température (10- 6/°C) |
≤ 10 |
≤ 30 |
| Répétabilité composite d'un mois (1σ) (10- 6) |
≤ 10 |
≤ 30 |
| Répétabilité composite de six mois (1σ) (10- 6) |
≤ 30 |
- |
| Linearité (μg/g)2) |
≤ 10 |
≤ 30 |
| Seuil (μg) |
Moins de 1 |
Moins de 5 |
| Résolution (μg) |
Moins de 1 |
Moins de 5 |
| Voltage d'entrée (V) |
±12 ~ ±18 |
±12 ~ ±18 |
| Température de fonctionnement (°C) |
-45 ~ +80 |
-45 ~ +80 |
| Taille (mm) |
Ø 25,4 × 29 |
Ø 25,4 × 29 |
| Poids (g) |
≤ 75 |
≤ 75 |
|
| Le schéma |
 |
|

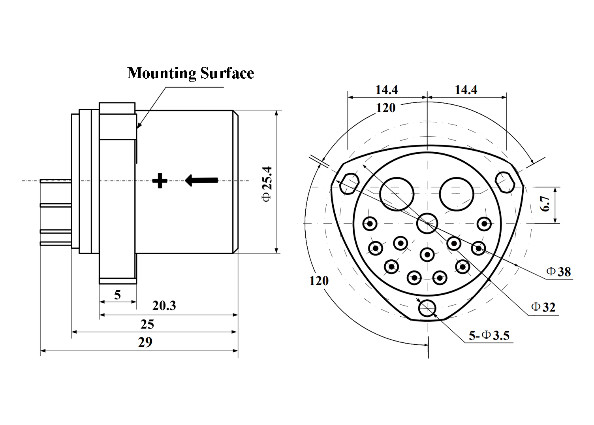

| Dessin de configuration du KSQA07 |

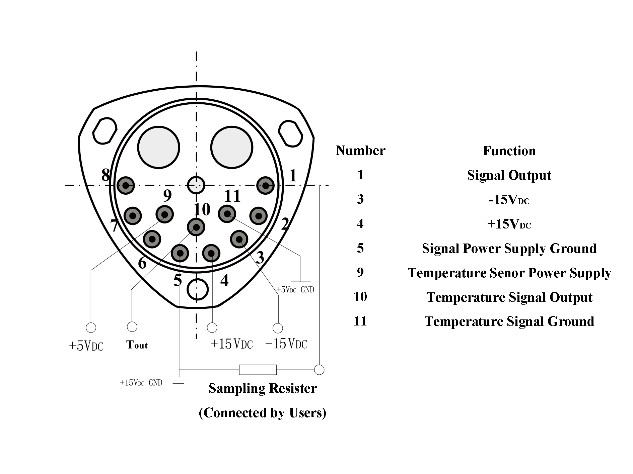

KSQA07 Diagramme des broches et du câblage |
| |
| Environnement |
| Période de pointe de vibration |
15 g@20 Hz ~ 2000 Hz |
| Le choc |
100 g, demi-sinus, 8 ms à 12 ms |
| Température de stockage |
-55°C à +80°C |
