1.Introduction

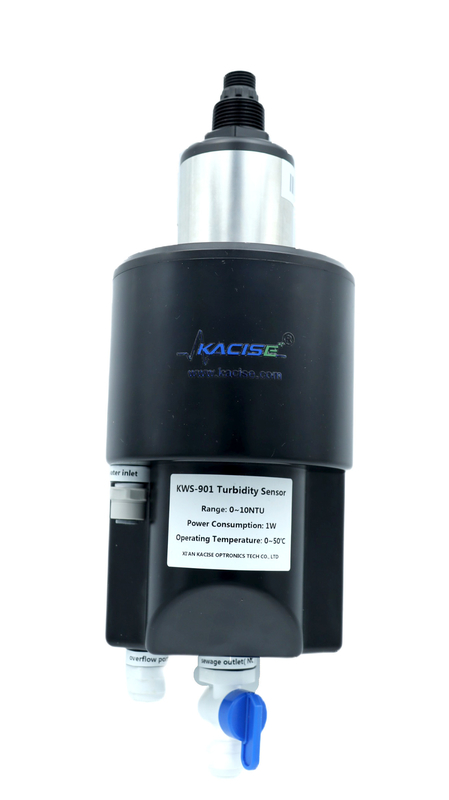

Le turbidimètre à faible portée est destiné à la surveillance en ligne de la qualité de l'eau potable, avec une plage ultra-faible

limite de détection de turbidité, mesure de haute précision. L'équipement a les caractéristiques

d'une longue durée sans entretien, travail d'économie d'eau et sortie numérique. Il prend en charge la télécommande

surveillance des données sur les plateformes cloud et les téléphones mobiles, et communication RS485-Modbus.

peut être largement utilisé dans la surveillance en ligne de la turbidité de l'eau du robinet, de l'approvisionnement en eau secondaire,

eau terminale du réseau de canalisations, eau potable directe, eau filtrée par membrane, eau de piscine et eau de surface.

2.Fonctionnalité

• Limite de détection de turbidité ultra-faible
• enquête de haute précision
• L'équipement ne nécessite aucun entretien pendant une longue période
• Travail économe en eau et sortie numérique
• Prend en charge la surveillance des données à distance sur les plateformes cloud et les téléphones mobiles
• Prise en charge du protocole RS-485, MODBUS
• Unité de mesure anti-mousse développée par nos soins, élimine efficacement les bulles d'eau
• Le capteur est livré avec une brosse de nettoyage, qui peut nettoyer efficacement la fenêtre lumineuse
• L'analyseur de turbidité en ligne adopte la méthode de diffusion standard à 90°

3.Diagramme de taille de capteur

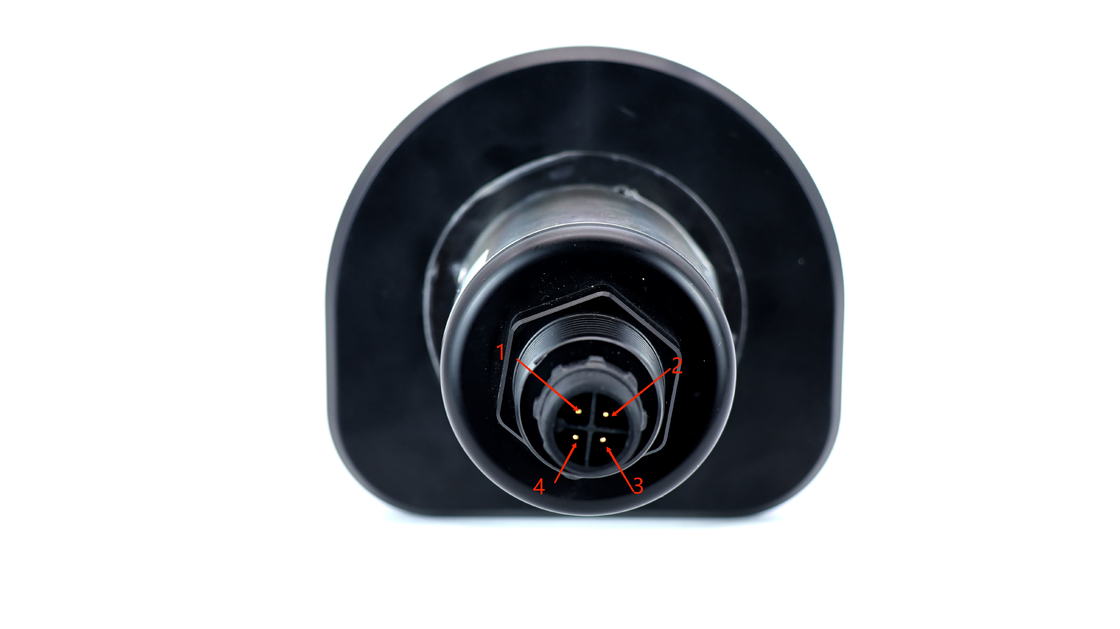

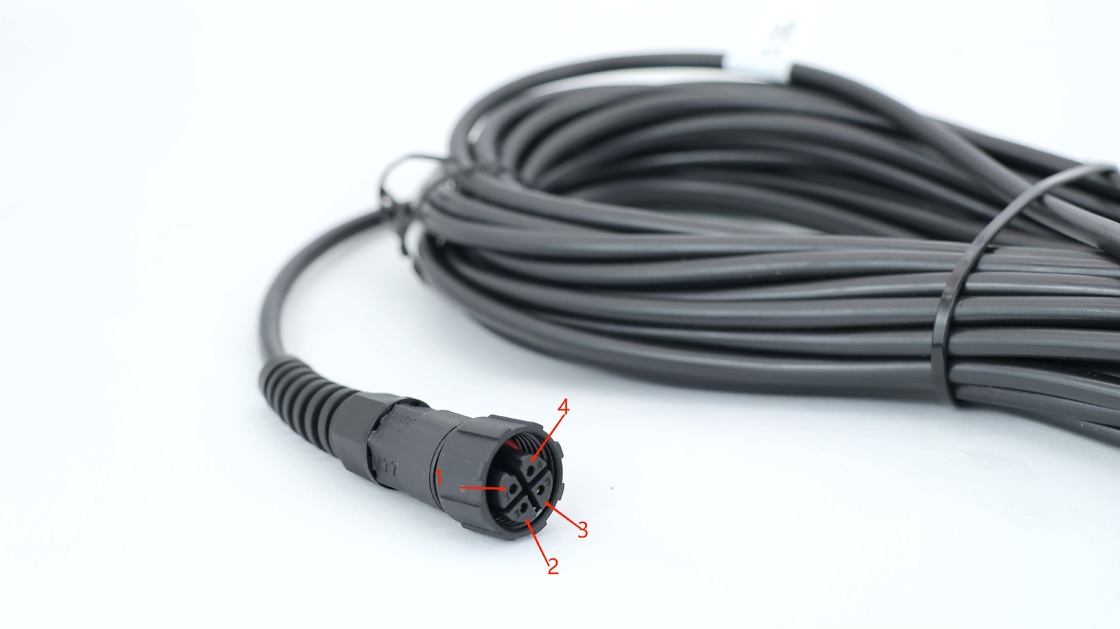

4. Définition du câble

Câble de blindage à 4 fils AWG-24 ou AWG-26. OD = 5,5 mm

1, Rouge — Alimentation (VCC)

2, Blanc—485 Date_B ( 485_B)

3, Vert—485 Date_A (485_A)

4, Noir — Terre (GND)

5, Fil nu - blindage

5. Spécifications techniques

Note:

1. Les paramètres techniques ci-dessus sont tous des données dans un environnement liquide standard.

2. La durée de vie du capteur et la fréquence d’étalonnage de maintenance sont liées aux conditions réelles sur le terrain.

6. Installation et fonctionnement de l'équipement

6.1 Tableau de configuration

6.2 Instructions d'installation

6.2.1 Installation fixe

Sélectionnez la méthode d'installation indiquée dans la Figure (a) ou la Figure (b) pour fixer le plan médian en fonction de la

environnement d'installation réel.

                                           ​ ​ (a) Schéma d'installation murale (b) Schéma d'installation du fond de panier (c) Dimension de la plaque de montage

6.2.2 Précautions d'installation

① Assurez-vous que le fond de panier est solidement installé ;

② Veuillez vous assurer que la fente de circulation est solidement fixée ;

③ Veuillez vous assurer que les tuyaux d'arrivée d'eau, de trop-plein et d'égout sont bien en place, et deux

points, Trois points fermoir bleu clip à la position pour éviter les fuites.

④ Attention particulière : la vanne de vidange manuelle doit être maintenue fermée et ouverte uniquement pour le nettoyage

et fermé par la suite.

6.3 Alimentation en eau

(1)Eau de drainage

Ouvrez l'interrupteur d'entrée, vérifiez et réglez le « dispositif de régulation de débit », de sorte que le débit d'entrée soit

maintenu dans la fourchette des exigences de l’indice ;

Vérifiez que la vanne manuelle de sortie des eaux usées est fermée, ouvrez le couvercle supérieur du débit

réservoir et observez s'il y a un écoulement de départ dans le dispositif folliculaire. S'il y a de l'eau courante, cela

est normal, et s'il n'y a pas d'eau courante ou si le débit est très lent, vérifiez si l'entrée

Le dispositif de régulation de l'eau et du débit est réglé normalement.

(2)Vérifiez la fonction de stockage de l'eau

Ouvrez le couvercle supérieur et la chambre du cylindre au milieu du bassin d'écoulement est l'eau

bassin de stockage et de mesure. Vérifiez si l'eau est stockée normalement et le niveau de liquide

monte lentement jusqu'à ce qu'il déborde de la bouche restante. En même temps, vérifiez s'il y a

sont des impuretés et des résidus dans le bassin de mesure à l'aide d'équipements d'éclairage tels que

une lampe de poche, S'il y a des impuretés, déchargez-les ou retirez-les avant de stocker à nouveau l'eau.

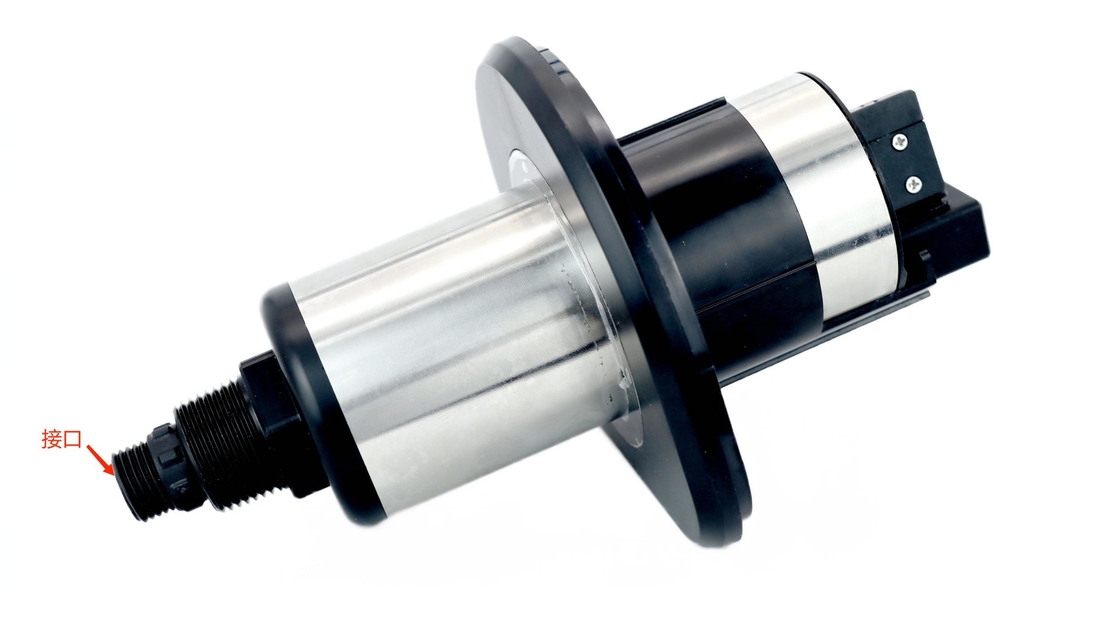

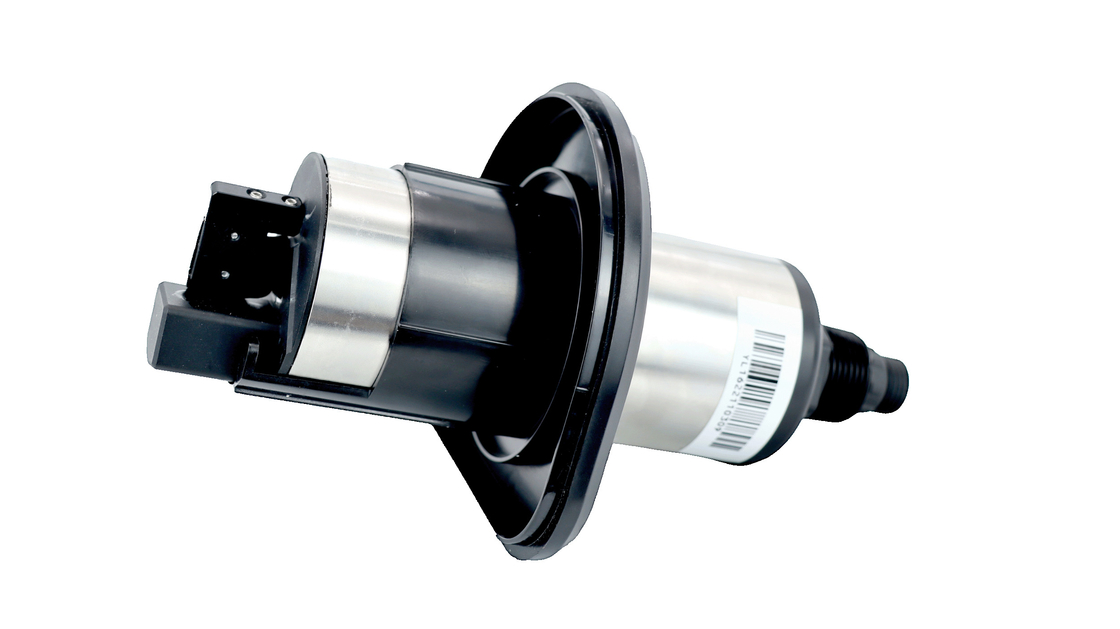

(3)Installer une sonde de turbidité

Insérez le capteur de turbidité dans le couvercle supérieur et vissez-le dans la fente pour carte du couvercle supérieur, puis

insérer le tout dans le bassin d'écoulement et faire le couvercle supérieur près du couvercle du bassin d'écoulement.

(4)Mise sous tension

Une fois le processus ci-dessus terminé, le capteur peut être mis sous tension et mesuré par l'acquisition

protocole, émetteur, etc.

6.4 Étalonnage

Le capteur de turbidité peut être installé et utilisé directement, et le deuxième étalonnage n'est pas nécessaire

pour la première installation. Si le client en a besoin ou si le décalage des données est trouvé dans la version ultérieure

entretien, notre société suggère d'utiliser l'eau du robinet comme échantillon d'eau pour un point unique

l'étalonnage et les paramètres d'étalonnage peuvent être écrits via notre ordinateur hôte ou dans le

forme de registre de protocole de communication.

7. Calendrier et méthodes d'entretien

7.1 Cycle d'entretien

La propreté est très importante pour maintenir des lectures précises.

7.1.1 Confirmer que l'alimentation électrique est normale

La tension d'alimentation est CC, la valeur de tension est DC12-24V et la tension est stable

7.1.2 Confirmer que l'eau entrante est normale

Il y a de l'eau qui sort du tuyau ;

L'eau entrante peut s'écouler dans le réservoir de circulation ;

Pas de débordement d'eau à l'entrée du réservoir de circulation.

7.1.3 Vérifier le bon drainage

Sur la base de la détermination que l'eau entrante est normale, le niveau de liquide de la circulation

le réservoir est normal et il n'y a pas de débordement d'eau :

Equipement d'inspection (fond de panier, fond de panier, bac de circulation interne) s'il y a de l'eau,

s'il y a de l'eau, qui existait avant la situation de l'eau, les causes de ce phénomène ont deux,

l'une est la pression de l'eau, l'eau directement du réservoir de circulation déborde, la deuxième est mauvaise

drainage, provoquant un déversement d'eau du réservoir de circulation, si nous pouvons exclure que la pression de l'eau soit trop

grand, mauvais drainage.

7.2 Entretien de la sonde

7.2.1 Nettoyer le capteur

Mettez le compteur hors tension, retirez le capteur de la fente de débit et nettoyez le capteur.

Lors du nettoyage d'un trou lumineux, vous devez le nettoyer avec un coton-tige, de préférence en utilisant un coton

coton-tige imbibé d'alcool. S'il n'y a pas d'alcool sur place, utilisez un coton-tige sec, sinon, utilisez un papier

serviette.

7.2.2 Vérifiez la source lumineuse

Mettez le capteur sous tension. Après être entré dans l'état de mesure, alignez le port optique du capteur

avec le mur blanc. Normalement, vous pouvez observer des taches rouges intermittentes provenant du capteur similaires à

Les pointeurs laser et la luminosité perçue à l'œil nu ne doivent pas être inférieurs à ceux de la

Pointeurs laser. Les états de défaillance courants des sources lumineuses sont les suivants :

a)Aucun changement ni aucune émission de lumière après la mise sous tension ;

b)Le point rouge est sombre, beaucoup moins brillant qu’un pointeur laser ;

c)Lorsque le trou lumineux du capteur est confirmé comme étant exempt de taches d'eau, des taches rouges sont

des points lumineux rouges émis et non concentrés.

En cas de panne de la source lumineuse, le capteur peut être retiré de la fente d'écoulement et renvoyé vers l'

fabricant pour la réparation et l'étalonnage. Avant de réinsérer le capteur dans la fente d'écoulement, il est

il est nécessaire d'éteindre l'instrument ; après l'avoir mis dans la fente de circulation, appuyez légèrement dessus

avec votre main pour vous assurer qu'il est bien inséré et non incliné. Vous pouvez observer si le

le capteur est en place sur le côté de l'instrument.

7.2.3 Nettoyer le réservoir de circulation

À l'aide d'une brosse tubulaire, nettoyez le réservoir d'écoulement et assurez-vous que le fond et les parois latérales du réservoir sont

exempt de sédiments visibles.

7.2.4 Vérification de l'état d'exécution

Une fois l'entretien ci-dessus terminé, les travaux de mesure de routine tels que la prise d'eau

et la collecte de la sonde peut être redémarrée, ainsi que le travail de vérification tel que la valeur de mesure

la comparaison et l'étalonnage en un seul point peuvent être effectués en fonction des exigences du terrain.

8. Dépannage

Le tableau 5-1 répertorie les symptômes, les causes possibles et les solutions recommandées pour les problèmes courants

rencontré avec le turbidimètre à faible portée. Si votre symptôme est l'absence de lis ou aucun des

Les solutions résolvent votre problème, veuillez nous contacter.

Tableau 5-1 Liste des questions courantes

9. Description de la garantie

(1) La période de garantie est de 1 an (hors consommables).

(2) Cette assurance qualité ne couvre pas les cas suivants.

① En cas de force majeure, de catastrophes naturelles, de troubles sociaux, de guerre (déclarée ou non),

le terrorisme, la guerre ou les dommages causés par une quelconque contrainte gouvernementale.

② dommages causés par une mauvaise utilisation, une négligence, un accident ou une application et une installation incorrectes.

③Frais de transport pour le retour des marchandises à notre entreprise.

④Frais de transport pour l'expédition accélérée ou express de pièces ou de produits couverts par la

garantie.

⑤Déplacez-vous pour effectuer les réparations sous garantie localement.

(3) Cette garantie comprend l'intégralité du contenu de la garantie fournie par notre société concernant ses produits.

① Cette garantie constitue une déclaration finale, complète et exclusive des termes de la garantie, et aucune personne ou agent n'est autorisé à établir d'autres garanties au nom de

notre entreprise.

② Les recours de réparation, de remplacement ou de retour du paiement tels que décrits ci-dessus sont

cas exceptionnels qui ne violent pas cette garantie, ainsi que les recours de remplacement ou de retour

paiement concerne nos produits eux-mêmes. Sur la base d'une responsabilité stricte ou d'une autre théorie juridique, nos

La société ne sera pas responsable de tout autre dommage causé par un produit défectueux ou par négligence.

l'exploitation, y compris tout dommage ultérieur qui est causalement lié à ces conditions.

10.Protocoles de communication

Le protocole de communication RS485 utilise le protocole de communication MODBUS et les capteurs sont

utilisés comme esclaves.

Format d'octet de données.

Lire et écrire des données (protocole MODBUS standard)

L'adresse par défaut est 0x01, l'adresse peut être modifiée par registre

10.1 Lecture des données

Appel de l'hôte (hexadécimal)

01 03 00 00 00 01 84 0A

Réponse de l'esclave (hexadécimal)

01 03 02 00 xx xx xx xx

10.2 Écriture de données

Appel de l'hôte (hexadécimal)

01 10 1B 00 00 01 02 01 00 0C C1

Réponse de l'esclave (hexadécimal)

01 10 1B 00 00 01 07 2D

10.3 Calcul de la somme de contrôle CRC

(1) Préréglez un registre de 16 bits comme FF hexadécimal (c'est-à-dire tous les 1) et appelez ce registre le CRC

registre.

(2) Isolation des premières données binaires de 8 bits (à la fois le premier octet des informations de communication

trame) avec les 8 bits inférieurs du registre CRC 16 bits et en plaçant le résultat dans le registre CRC,

laissant les 8 bits supérieurs de données inchangés.

(3) Décalez le contenu du registre CRC d'un bit vers la droite (vers le côté bas) pour remplir le

bit le plus élevé avec un 0, et vérifiez le bit décalé après le décalage à droite.

(4) Si le bit décalé est 0 : répétez l'étape 3 (décalez à nouveau d'un bit vers la droite) ; si le bit décalé est 1, CRC

registre et polynôme A001 (1010 0000 0000 0001) pour l'iso-ou.

(5) Répétez les étapes 3 et 4 jusqu'à ce que le décalage vers la droite soit effectué 8 fois afin que la totalité des données 8 bits soit

traité dans son intégralité.

(6) Répétez les étapes 2 à 5 pour l’octet suivant de la trame d’informations de communication.

(7) Échangez les octets hauts et bas du registre CRC 16 bits obtenu après tous les octets de ce

Les trames d'informations de communication ont été calculées selon les étapes ci-dessus.

(8) Le contenu final du registre CRC est obtenu comme suit : code CRC.

10.4 Tableau des registres

10.5 Algorithmes de conversion pour les nombres à virgule flottante

10.5.1 Conversion de nombres à virgule flottante en nombres hexadécimaux

Étape 1 : Convertir la représentation à virgule flottante de 17,625 en une représentation à virgule flottante binaire

Tout d’abord, trouvez la représentation binaire de la partie entière

17 = 16 + 1 = 1×2⁴+ 0× 2³+ 0×2²+ 0×2¹+ 1×2⁰

Donc la représentation binaire de la partie entière 17 est 10001B

Trouvez ensuite la représentation binaire de la partie fractionnaire

0,625 = 0,5 + 0,125 = 1 x 2^-1+ 0 x2^-2+ 1 x2⁰

Ainsi, la représentation binaire de la partie décimale 0,625 est 0,101B

Ainsi, le nombre à virgule flottante sous forme binaire pour 17,625 exprimé sous forme à virgule flottante est 10001,101B

Étape 2 : Décalez pour trouver l’exposant.

Décalez 10001.101B vers la gauche jusqu'à ce qu'il ne reste plus qu'une seule décimale avant la virgule pour obtenir 1.0001101B, et 10001.101B = 1.0001101 B x 2⁴. La partie exponentielle est donc 4, qui, ajoutée à 127, donne 131, dont la représentation binaire est 10000011B

Étape 3 : Calculer le nombre final

La suppression du 1 avant la virgule décimale de 1.0001101B donne le numéro de fin 0001101B (étant donné que le 1 avant la virgule décimale doit être 1, l'IEEE spécifie que seul celui après la virgule décimale doit être enregistré). Remarque importante pour les numéros de fin de 23 bits : le premier bit (c'est-à-dire le bit caché) n'est pas compilé. Le bit caché est le bit à gauche du séparateur, qui est généralement défini sur 1 et supprimé.

Étape 4 : Définition des bits de symbole

Un nombre positif a un chiffre de signe de 0 et un nombre négatif a un chiffre de signe de 1, donc 17,625 a un chiffre de signe de 0.

Étape 5 : Conversion en virgule flottante

1 chiffre signe + 8 chiffres exposant + 23 chiffres mantisse

0 10000011 00011010000000000000000B (correspondant à 0x418D0000 en hexadécimal)

10.5.2 Conversion de nombres hexadécimaux en nombres à virgule flottante

Étape 1 : Convertissez le nombre hexadécimal 0x427B6666 en nombre binaire à virgule flottante 0100 0010 0111 1011 0110 0110 0110 0110 0110B en bits de signe, d'exposant et de mantisse 0 10000100 11110110110110011001100110b

1 chiffre signe + 8 chiffres exposant + 23 chiffres mantisse

Bit de signe S :

Bit d'index E : 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+4+0+0=132

Dernier chiffre M : 11110110110011001100110B = 8087142

Étape 2 : Calcul des nombres à virgule flottante

D =(-1)⁵×(1,0=M/2²³) ×2^E-127

= (-1)⁰×(1.0+8087142/2²³) ×2^132-127

= 1 x 1,964062452316284 x 32

= 62,85
