Description du produit :

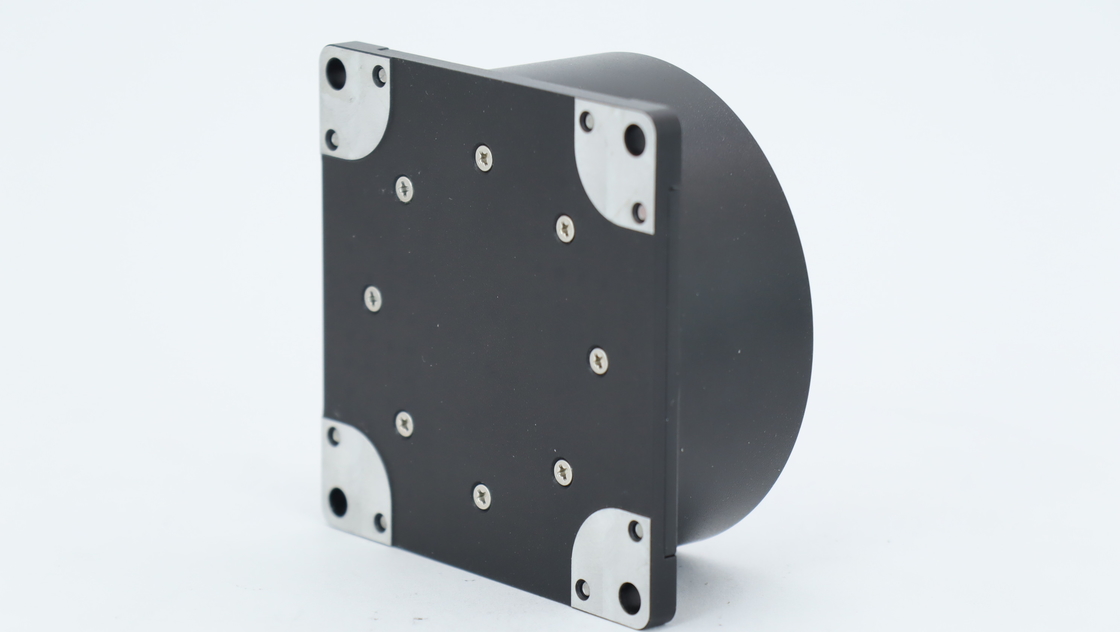

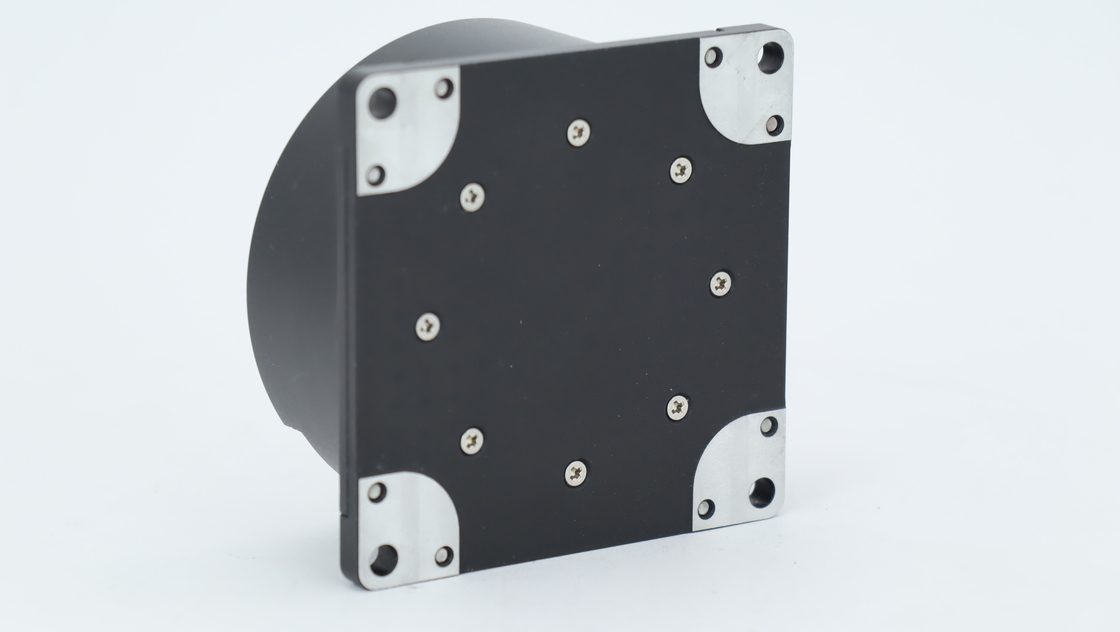

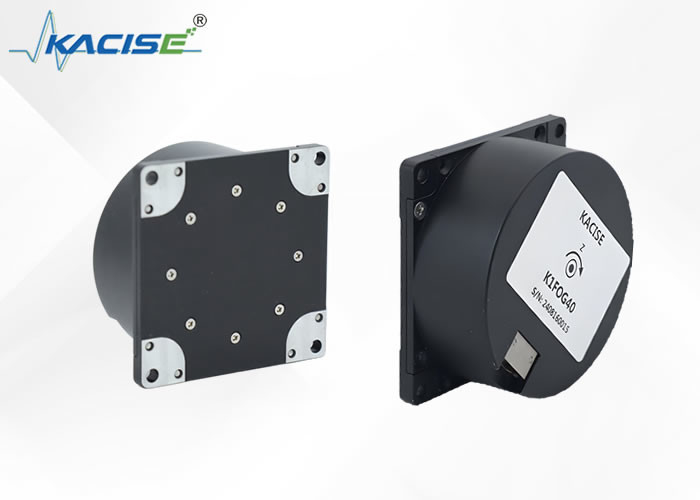

Présentation du capteur de fréquence angulaire inertielle
Le produit présenté ici est conçu comme un capteur de vitesse angulaire inertielle, qui exploite l'effet Sagnac optique pour mesurer avec précision la vitesse angulaire de rotation le long de son axe de sensibilité. Il s'agit d'un instrument sophistiqué conçu pour capturer la vitesse de rotation précise d'un objet en mouvement.
Spécification technique et fonctionnement
Au cœur du fonctionnement du capteur se trouve un circuit de détection numérique en boucle fermée. Cette partie intégrante du système fonctionne pour différencier les longueurs de trajet optique résultant du mouvement de la lumière dans le sens des aiguilles d'une montre. Une telle variation est induite par la vitesse angulaire physique inhérente exercée par l’environnement extérieur. Par la suite, la tension du signal du trajet optique est habilement modulée et démodulée.
Le capteur n'enregistre pas simplement passivement les mesures, mais s'engage activement dans un retour d'information et un contrôle en boucle fermée. Cette fonctionnalité essentielle facilite la détection en temps réel du signal de vitesse angulaire, remplissant ainsi la fonction principale du capteur : fournir des données de vitesse de rotation précises et en temps opportun.
Capacités fonctionnelles
En approfondissant les capacités du capteur, il englobe deux fonctionnalités principales : il sert d'unité optique sensible à la vitesse angulaire et possède un mécanisme de détection de signal dédié. En intégrant ces deux composants, le capteur fournit efficacement à l'utilisateur des informations vitales concernant les incréments d'angle uniaxiaux et mesure les conditions de température internes.
Caractéristiques:
- Nom du produit : capteur gyroscope électronique.
- Non-linéarité du facteur d'échelle (ppm) : ≤10
- Dérive de biais (°) / h (10 s lisse) -45 ~ + 70 ℃ : ≤0,1
- Plage dynamique (°) / s : ±500
- Coefficient de marche aléatoire (º)/h1/2 : ≤0,005
- Tension d'alimentation (V): +5
- Gyroscope de haute précision pour une mesure précise de la vitesse angulaire
- Capteur gyroscopique avancé avec faible dérive de polarisation
- Technologie gyroscopique à fibre optique stable intégrée
Paramètres techniques :
| Sn# |
élément de test |
H |
M |
L |
| 1 |
Dimensions (mm) |
70×70×32 |
70×70×32 |
70×70×32 |
| 2 |
heure(s) de début |
5 |
5 |
5 |
| 3 |
Dérive du biais (°) / h (lissage 10s et 100s, température fixe) |
≤0,03(10s)
≤0,01(100s)
|
≤0,05 |
≤0,3 |
| 4 |
Dérive de biais (°) / h (lissage 10s) -45~ + 70℃ |
≤0,1 |
≤0,15 |
≤0,5 |
| 5 |
Répétabilité du biais (°) / h |
≤0,03 |
≤0,05 |
≤0,3 |
| 6 |
Coefficient de marche aléatoire(º)/h1/2 |
≤0,005 |
≤0,01 |
≤0,02 |
| 7 |
Non-linéarité du facteur d'échelle (ppm) |
≤10 |
≤20 |
≤50 |
| 8 |
Répétabilité du facteur d'échelle (ppm) |
≤10 |
≤20 |
≤50 |
| 9 |
Température de fonctionnement (℃) |
-40～+70 |
-40～+70 |
-40～+70 |
| 10 |
Température de stockage de (℃) |
-45～+80 |
-45～+80 |
-45～+80 |
| 11 |
Plage dynamique (°) / s |
±500 |
±500 |
±500 |
| 12 |
Tension d'alimentation (V) |
±5 |
±5 |
±5 |
| 13 |
Consommation électrique en régime permanent (pleine température) (W) |
<4 |
<4 |
<4 |
| 14 |
poids (g) |
<290 |
<290 |
<290 |
Dimensions:
Applications :
Large gamme d'applications :
Nos produits de haute qualité sont conçus dans un souci de polyvalence,et ils constituent un excellent choix pour une variété d’équipements spécialisés. Que vous travailliez avec des grues photoélectriques ou des plateformes volantes, nos produits offrent la stabilité et la précision dont vous avez besoin.
Si votre projet implique une navigation ou une mesure inertielle, soyez assuré quenos offres répondent facilement à ces exigences techniques.Ils conviennent également parfaitement aux instruments optiques et photographiques, garantissant une qualité cristalline à chaque utilisation.
De plus, pour ceux qui ont besoin d'une stabilisation de plateforme ou de mesures inertielles précises,nos instruments ne vous laisseront pas tomber.Nous fournissons des solutions fiables qui répondent à vos demandes dans ces domaines d’application avancés.
Assistance et services :
Le capteur gyroscope électronique est conçu pour fournir des mesures précises du taux de rotation dans une variété d'applications. Notre équipe d'assistance technique se consacre à garantir que vous tirez le meilleur parti de votre capteur. Nous proposons une gamme de services pour accompagner votre produit tout au long de son cycle de vie, notamment :
Guide d'installation :Nos guides étape par étape et nos conseils d'experts vous aideront à installer votre nouveau capteur gyroscope rapidement et correctement, garantissant des performances optimales dès le départ.
Mises à jour du micrologiciel :Gardez votre capteur à jour avec les dernières améliorations du micrologiciel pour maintenir des performances optimales et ajouter de nouvelles fonctionnalités.
Assistance en cas de problème :Si vous rencontrez des problèmes avec votre capteur, notre équipe d'assistance technique est prête à vous aider à diagnostiquer et à résoudre le problème. Nous fournissons une documentation détaillée sur les problèmes et une assistance directe pour vous remettre sur la bonne voie.
Documentation produit :Accédez à des manuels de produits complets, des fiches techniques et des références techniques pour mieux comprendre votre capteur et ses capacités.
FAQ et base de connaissances :Notre vaste FAQ et notre base de connaissances sont disponibles pour répondre aux questions courantes et fournir des conseils utiles pour utiliser efficacement votre capteur.
Service de garantie :Nous garantissons la qualité de nos capteurs. Si votre capteur est pendant la période de garantie et présente un défaut de fabrication, nous fournirons des services de réparation ou de remplacement conformément à notre politique de garantie.
Support et maintenance étendus :Pour une tranquillité d'esprit à long terme, nous proposons des contrats d'assistance et de maintenance étendus qui incluent une assistance prioritaire, une couverture de garantie supplémentaire et des contrôles de santé réguliers de votre capteur.
Services de personnalisation :Si vous avez des exigences spécifiques, notre équipe peut travailler avec vous pour personnaliser les aspects du micrologiciel ou du matériel de votre capteur gyroscope afin de mieux répondre à votre application.
Notre objectif est de fournir une assistance et des services exceptionnels pour garantir votre satisfaction avec le capteur gyroscope électronique. Pour toute information ou assistance supplémentaire, veuillez vous référer à nos ressources de support produit ou contacter notre équipe de service client.
Emballage et expédition :
Emballage du produit pour le capteur gyroscope électronique :
Le capteur gyroscope électronique est soigneusement logé dans un matériau d'emballage antistatique et résistant aux chocs pour garantir que ses composants délicats sont bien protégés. Chaque capteur est emballé individuellement dans une boîte doublée de mousse qui épouse sa forme, offrant un amorti et une stabilité supplémentaires. La boîte est ensuite scellée avec du ruban de sécurité inviolable pour garantir l'intégrité du produit à son arrivée.
Informations d'expédition pour le capteur gyroscope électronique :
Le capteur gyroscope électronique emballé est placé dans une boîte en carton ondulé durable pour une protection supplémentaire pendant le transport. La boîte est remplie de cacahuètes d'emballage biodégradables pour éviter tout mouvement pouvant entraîner des dommages. L'extérieur de la boîte est clairement étiqueté avec des autocollants « Fragile – Manipuler avec soin » et « This Side Up » pour instruire les manutentionnaires en conséquence. Chaque envoi comprend un numéro de suivi permettant au client de surveiller l'état de la livraison. Nous utilisons des services de messagerie réputés pour garantir une livraison rapide et sûre à votre destination.
