Détails sur le produit:
Lieu d'origine: China (Mainland)
Nom de marque: Kacise
Certification: certificate of explosion-proof, CE
Numéro de modèle: KSMIT3
Conditions de paiement et expédition:
Quantité de commande min: 1pcs
Détails d'emballage: each unit has individual box and all boxes are packed in standard packages or customers requests available
Délai de livraison: 5-8 working days
Conditions de paiement: T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 1000 Pieces per Week
Contact
Description de produit détaillée
Précision de l'inclinaison (dynamique): 2 degrés (rms) Précision du roulement / de l'enroulement (dynamique): 1deg (RMS)
Non linéaire: 0,1% Largeur de bande (-3 dB): 180
Variation du facteur d'échelle: 00,05 pour cent Stabilité du biais en cours de fonctionnement: 0.1mg
Densité sonore: 200 μg/√Hz Fréquence de sortie: Taux de fréquence de 100hz@230400
Surligner:

Précision de direction de 2

,

0 degrés

Description du produit

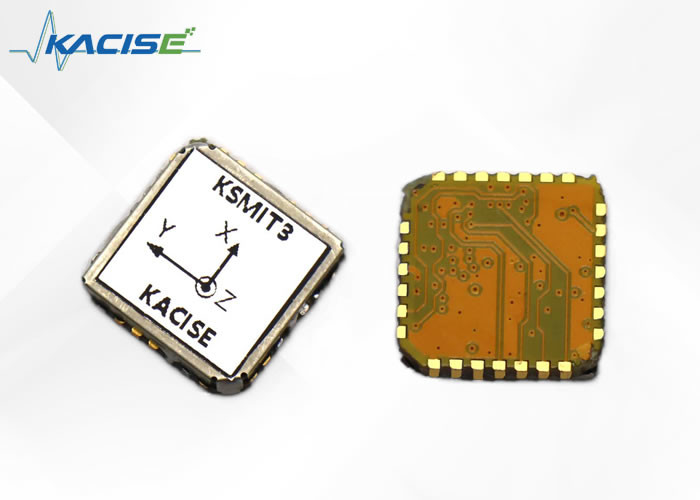

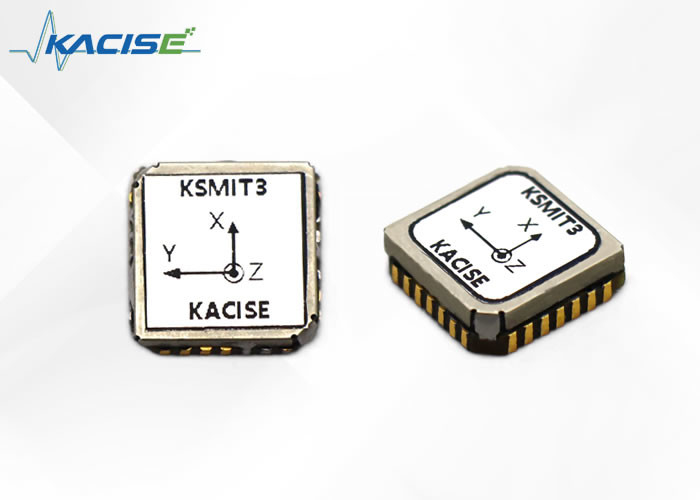

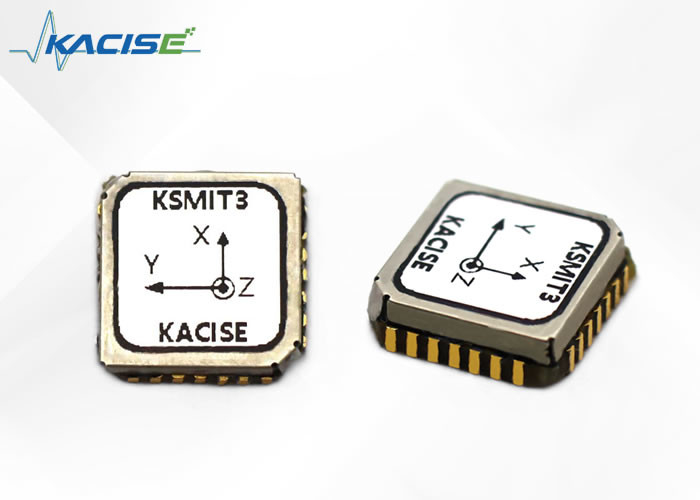

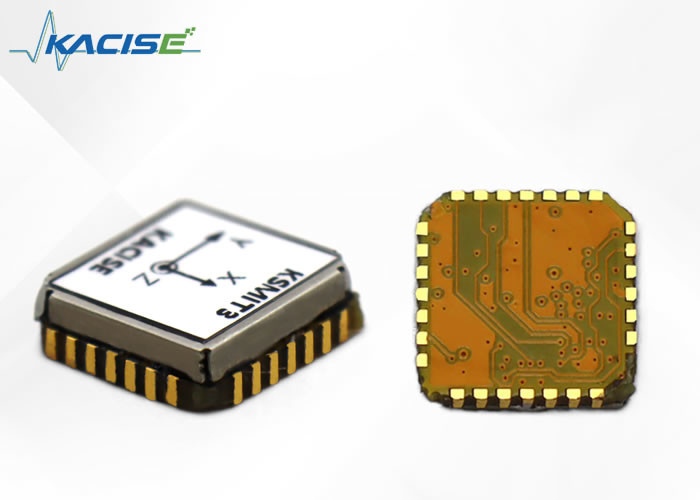

KSMIT3: Un système de référence et de titre d'attitude autonome

KSMIT3 est un système de référence et d'en-tête d'attitude de pointe qui se présente comme un module autonome entièrement fonctionnel.qui facilite l'intégration dans n'importe quel système.

Ce système innovant dispose d'un protocole de communication entièrement documenté et standardisé par l'industrie, qui permet de personnaliser les messages de données en termes de fréquence, de format de sortie et de données.Le signal est entièrement traité sur le tableau.Cette caractéristique rend KSMIT3 idéal pour une utilisation dans des environnements d'exploitation MCU simples.

KSMIT3 est doté d'une grande précision dans des conditions dynamiques avec une précision de retournement et de mise en place de 1 degré RMS, ainsi qu'une précision de déviation de 2 degrés RMS.ce qui le rend parfait pour une utilisation dans le contrôle et la stabilisation de tout objet ou navigation, comme les drones.



Caractéristiques



● AHRS à pleine performance sur des modules de 12,1 x 12,1 mm

● Précision de retour (dynamique) de 1,0 degré

● Précision de direction de 2,0 degrés

● Exigences extrêmement faibles pour le processeur principal

● Interface unifiée pour l'ensemble du cycle de vie du produit

● Faible puissance (45 mW à 3,0 V)

● Compatible avec les PCB PLCC28 (12,1 x 12,1 x 2,6 mm)



Paramètres techniques





Titre Paramètres (valeurs typiques)
L'attitude de la précision Précision de l'inclinaison (dynamique) 2 degrés (rms)
Précision du roulement / de l'enroulement (dynamique) 1 degré (rms)
D'autres appareils Échelle complète ± 2000°/s
Stabilité du biais en cours de fonctionnement 10°/h
Non linéaire 00,1%
Variation du facteur d'échelle 00,05 pour cent
G-SENSITIVITÉ 0.1°/s/g
Densité sonore 00,01o/s/√Hz
Largeur de bande (-3 dB) 180 Hz
Accéléromètres Échelle complète ± 16 g
Stabilité du biais en cours de fonctionnement 0.1 mg
Non linéaire 00,5%
Variation du facteur d'échelle 00,05 pour cent
Densité sonore 200 μg/√Hz
Largeur de bande (-3 dB) 180
L'appareil est équipé d'un magnétomètre Échelle complète 6 gauss
Non linéaire 00,1%
Résolution 120ugauss
Le bruit (rms) 50ugauss
Interfaces Voltage d'alimentation 3.3v DC
communication par port série TTL
Fréquence de sortie Taux d'enregistrement de l'émetteur



Cadres de référence



Le KSMIT3 utilise un système de coordonnées droitier et le cadre par défaut du capteur est défini comme indiqué à la figure 13.voir le manuel d'intégration matérielleCertaines des sorties de données couramment utilisées avec leur système de coordonnées de référence de sortie sont énumérées à la figure 1.

Sensor gyroscopique précision de direction 2,0 degrés Attitude 2 degrés Yaw 1 degré Roll/Pitch 0,1% Non linéaire 0Figure 1 Système de coordonnées fixes du capteur par défaut pour le module KSMIT3



Protocole de communication utilisateur



Le débit est de 115200bps, 230400bps et 460800bps. BIT de données 8, stop BIT 1, pas de BIT de vérification. Les octets élevés viennent en premier et les octets bas en dernier.Le débit par défaut est de 230400bps.

Nombre de bytes Nom Type de byte - Il est magnifique.-cation Portée UnIT Définition
1 à 2 En-tête du cadre Vous,2       0XAA 71
3 Numéro de format de trame Valeur fixe 3=0x03
4 Longueur de la trame de communication Valeur fixe 100=0x64
5 à 13 Le gyro S3*3 1e à 4 ± 838.8608 °/s X/Y/Z droite/avant/en haut
14 à 22 Acc S3*3 1e à 5 ± 83.88608 g X/Y/Z droite/avant/en haut
23 à 28 Magnétique S3*2 1e à 2 ± 327.68 UT X/Y/Z droite/avant/en haut
29 à 31 - Je ne sais pas. S1*3 1e à 2 ±83886.08 parité Le baromètre
32 Le drapeau Vous,1

BIT1-Marque magnétique valide 1-Valide

BIT2-Barométrique Valid Flag 1- Valid

BIT3- GPS_exist

Exit de l'information GPS ou non

0- Aucune information GPS

1- Des informations GPS disponibles

BIT4-GPS Informations Vérifié drapeau 1- Vérifié

BIT5-8 Nul remplissage

33 à 40 Système de mots réservés
41 à 49 Le système de navigation a été mis en place pour: S3*3 1e à 4 ± 838.8608 m/s Vélosité GPS Est/Nord/Sky
50 à 60 Résultats de l'enquête S2*4 1e à 7 ± 214.7483648 - Je ne sais pas. La longueur et la latitude du GPS
GPS_Hmsl S1*3 1e à 2 ±83886.08 - Je vous en prie GPS AltITude
61 à 62 GPS_moine à tête S1*2 1e-2 8 ± 327.6 - Je ne sais pas. Direction par GPS
63 Résultats de la recherche Vous,1

BIT1~4-Nombre de satellites de positionnement GPS (maximum 15)

BIT5 -Marque de positionnement GPS 1 est valide

BIT6~8- Type de positionnement GPS

GPS_ Fixtype

0x00 = Pas de correction

0x01=Récompense de mort uniquement

0x02=2d Réparation

0x03=3d-Fix

0x04=Gnss+réception de déchets combinés

0x05=Réparer le temps uniquement

64 à 65 GPS_Pdop Vous,2 1e à 2
66 à 71 Ins_Att S2*2 1e à 2 ± 327.68 - Je ne sais pas. Ptich ± 90° Roulement ± 180°
S1*2 655.36 - Je ne sais pas. Déclinaison ± 180°
72 à 80 Vn S3*3 1e à 4 ± 838.8608 m/s Le nombre d'heures de travail
81 à 89 Je vous en prie. S2*4 1e à 7 ± 214.7483648 - Je ne sais pas. Longueur/Latitude
S1*3 1e à 2 ±83886.08 - Je vous en prie Je vous en prie.
92 Modes et scénarios Vous,1

BIT1~4- Mode de travail

Align=1; Ins=2; Ahrs=3; Vg=4

BIT5~8- Scénario de travail

1=À bord ;2=A l'intérieur; 3=À bord 4=Aile fixe;5=Rotor

93 à 96 Réserve         Nul remplissage
97 à 98 Température S,2 1e à 2 ± 327.68 °C
99 Le comte Vous,1
100 Code de vérification         Résumer tous les caractères avant la vérification BIT


Configuration des broches

Sensor gyroscopique précision de direction 2,0 degrés Attitude 2 degrés Yaw 1 degré Roll/Pitch 0,1% Non linéaire 1Figure 2: Configuration des broches du module KSMIT3 (vue en haut)



Nombre Nom Le type Définition
7 VDDIO Le pouvoir Voltage d'alimentation numérique
8 Le GND
23 UART_RX Interface UART Entrée de données du récepteur
24 UART_TX Interface UART Sortie de données de l'émetteur
25 Le GND
18 Autres produits Interface GNSS auxiliaire Entrée de données du récepteur du module GNSS
19 UX_TX Interface GNSS auxiliaire Sortie de données du transmetteur vers le module GNSS
20 SYNC_PPS Interface GNSS auxiliaire Impulsion par seconde d'entrée du module GNSS



Réglage des paramètres



Le produit passe par défaut à l'état de "sortie continue" lorsqu'il est allumé, et pour définir les paramètres, la commande "stop output" doit être envoyée en premier.l'utilisateur doit allumer et redémarrer pour passer automatiquement à l'état de transmission continue.

1 Sortie d'arrêt

L'arrêt de la sortie consiste à basculer l'état par défaut de "sortie continue" de l'alimentation vers l'état de "réglage des paramètres".

Envoyé à: * PA espace GS01 espace STOP retour de la voiture

Réponse:

* espace PA espace GS01 espace STOP espace 0 retour de voiture échoué

* espace PA espace GS01 espace STOP espace 1 retour de voiture avec succès

2 Mettre en place des scénarios de travail

Le produit doit changer les paramètres du filtre en fonction de différents scénarios d'application.avec le scénario par défaut à bord pour l'alimentation.

La commutation de scène consiste à commuter la "scène de voiture" par défaut lorsqu'elle est allumée sur la scène réelle.

Envoyer: * espace PA espace GS01 espace SCENES espace 1 retour de voiture

Réponse:

* espace PA espace GS01 espace SCENES espace 1 espace 0 retour de voiture échoué

* espace PA espace GS01 espace SCENES espace 1 espace 1 retour de voiture Réussi

Remarque: Les caractères soulignés comprennent 1 monté sur voiture, 2 monté à l'intérieur, 3 monté sur navire, 4 à aile fixe et 5 rotors optionnels.

3 Taux de dégagement

Le débit baud par défaut pour l'alimentation est de 230400 bps, qui peut être commuté en envoyant des commandes.

Envoyer: * espace PA espace GS01 espace BAUD espace 1 retour de voiture

Réponse:

* espace PA espace GS01 espace BAUD espace 1 espace 0 retour de voiture échoué

* espace PA espace GS01 espace BAUD espace 1 espace 1 retour de voiture Réussi

Note: Le contenu des caractères soulignés est de 1-115200bps, de 2-230400bps et de 3-460800bps, qui sont facultatifs.

4 Restaurer les paramètres d'usine

La restauration des paramètres d'usine implique de régler la scène de travail, le format de trame, le débit baud, la déclinaison magnétique et l'étalonnage du champ magnétique sur les valeurs par défaut.

Envoyer: * PA espace GS01 espace RÉSET retour de voiture

Réponse:

* espace PA espace GS01 espace RESET espace 0 retour de voiture échoué

* espace PA espace GS01 espace RESET espace 1 retour de voiture Réussi

5 Régler l'angle de déclinaison magnétique

La déclinaison magnétique par défaut est 0, avec un nord-est magnétique positif et un ouest magnétique négatif.

Envoyer: * espace PA espace GS01 espace MDEC espace +/- XX.XX retour de voiture

Réponse:

* espace PA espace GS01 espace MDEC espace 0 retour de voiture échoué

* espace PA espace GS01 espace MDEC espace 1 retour de voiture avec succès

Remarque: si l'angle de déclinaison magnétique est de -2,5 degrés, la chaîne de soulignement est de -02.50; si l'angle de déclinaison magnétique est de +1,5 degrés, la chaîne de soulignement est de +01.50.

6 Étalonnage du champ magnétique

Dans le fonctionnement des capteurs magnétiques, l'informatique est inévitablement affectée par les interférences des champs électromagnétiques environnants.qui peut entraîner des degrés divers de déviation et de déformation de l'axe XYZ, mesure par le capteur magnétiqueL'étalonnage du champ magnétique est de compenser les interférences magnétiques douces et dures par l'apprentissage algorithmique de l'environnement du champ magnétique environnant.Nous recommandons fortement que l'étalonnage du champ magnétique soit effectué après chaque installation et après les changements dans l'environnement du champ magnétique..

Lors de l'étalonnage du champ magnétique, les substances perturbatrices environnantes doivent rester inchangées (c.-à-d.La position relative du produit est déterminée par la position relative de l'appareil et par la position relative de l'appareil.L'étalonnage exige que l'opérateur n'ait pas de téléphones portables, de cartes magnétiques, de clés ou d'appareils métalliques ou électriques pouvant affecter le champ électromagnétique sur son corps.

Attention: l'opération d'étalonnage du champ magnétique ne peut avoir d'effet de compensation qu'à l'intérieur de la plage d'interférences limitée.La portée du capteur magnétique est approximativement comprise entre plus et moins 1 GaussSi la valeur d'interférence du champ magnétique dépasse plus ou moins 0,5 Gauss, le magnétomètre peut atteindre l'état de saturation,qui entrave l'effet compensateur. Lorsque l'étalonnage échoue, IT indique que le problème s'est produit.

Étalonnage 2D

Remarque: lorsque le produit ne peut pas tourner en 3D, l'étalonnage 2D peut être utilisé.L'étalonnage 2D peut être effectué via l'interface ou le port série en émettant des commandes.

1. Début de l'étalonnage: avant l'étalonnage par l'utilisateur, envoyer

Envoyer: * espace PA espace GS01 espace MCAL espace START retour de la voiture

Réponse:

* espace PA espace GS01 espace MCAL espace START espace 0 retour de voiture échoué

* espace PA espace GS01 espace MCAL espace START espace 1 retour de voiture avec succès

2 Arrêt de l'étalonnage: démarrer la rotation horizontale pendant plus de 2 tours, et envoyer une fois terminé

Envoyer: * espace PA espace GS01 espace MCAL espace END retour de la voiture

Réponse:

* espace PA espace GS01 espace MCAL espace 0 retour de voiture échoué

* espace PA espace GS01 espace MCAL espace 1 espace X: x.xx espace Y: y.yy retour de voiture Réussi

Remarque: un retour de résultats d'étalonnage de 0,90-1 indique de bons résultats d'étalonnage, tandis que > 1,1 ou < 0,9 indique de mauvais résultats d'étalonnage.

3. Enregistrer les résultats de l'étalonnage: Après l'étalonnage par l'utilisateur, décidez si vous souhaitez enregistrer en fonction des résultats de l'étalonnage.

Envoyer: * espace PA espace GS01 espace MCAL espace SAVE retour de voiture

Réponse:

* espace PA espace GS01 espace MCAL espace SAVE espace 0 retour de voiture échoué

* espace PA espace GS01 espace MCAL espace SAVE espace 1 retour de voiture avec succès

4. résultats d'étalonnage clairs: après l'étalonnage, l'utilisateur décide s'il doit ou non éliminer en fonction des résultats d'étalonnage.

Envoyer: * espace PA espace GS01 espace MCAL espace CLEAR retour de voiture

Réponse:

* espace PA espace GS01 espace MCAL espace CLEAR espace 0 retour de voiture échoué

* espace PA espace GS01 espace MCAL espace CLEAR espace 1 retour de voiture avec succès



UneApplications

Véhicules aériens miniatures

• Drones de livraison

• Les drones vidéo

• Les drones agricoles

Machines et appareils électroniques

• Satcom en mouvement (SotM)

• Machines de construction

• Surveillance des navires

La robotique

• Agriculture autonome

• Automatisation des entrepôts

• Des bras robotiques

Autres applications

• Appareils portatifs

• Navigation piétonne

• VR/AR et HMD

•Aide à la navigation
