Description du produit :

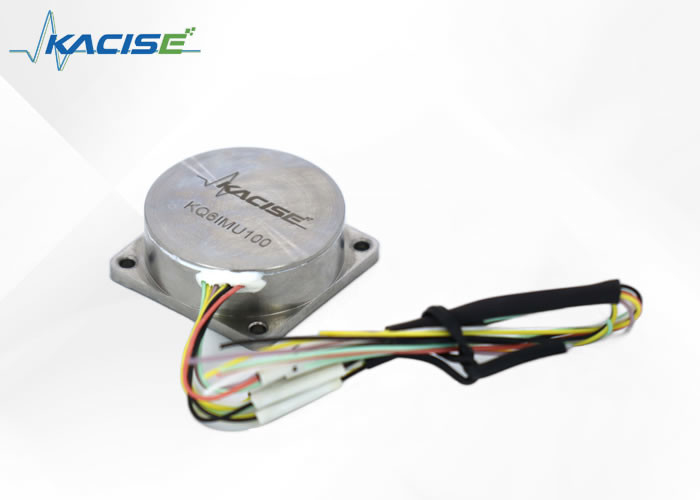

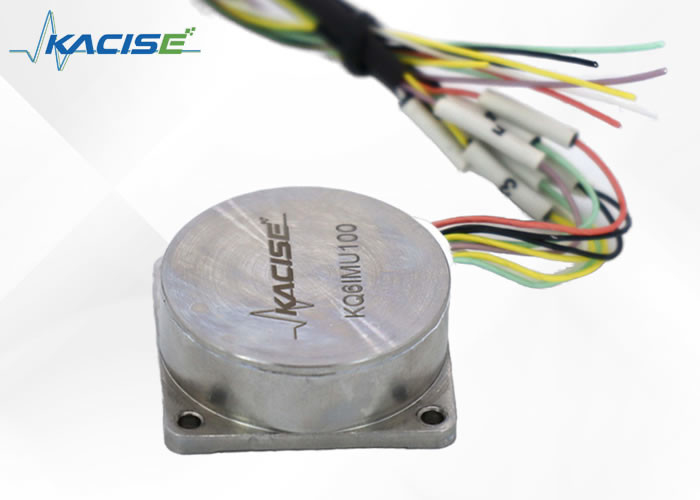

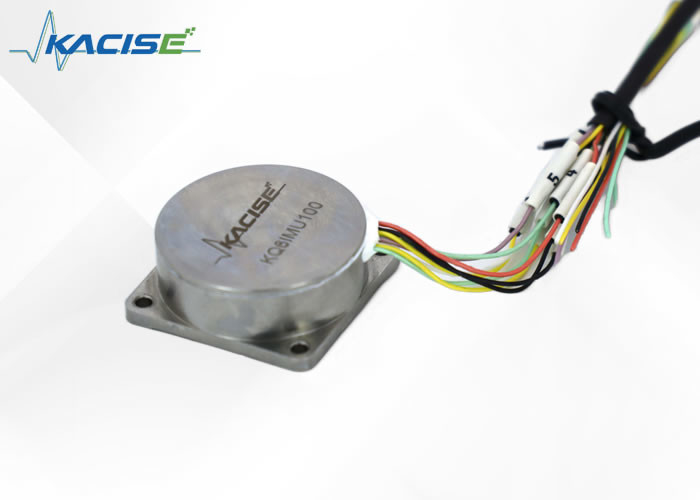

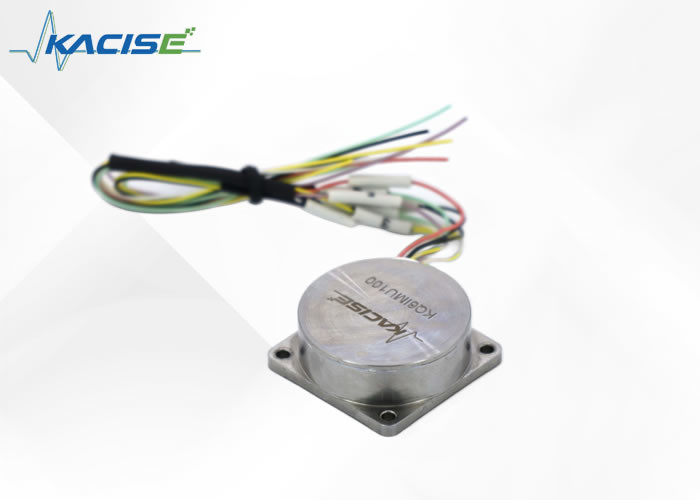

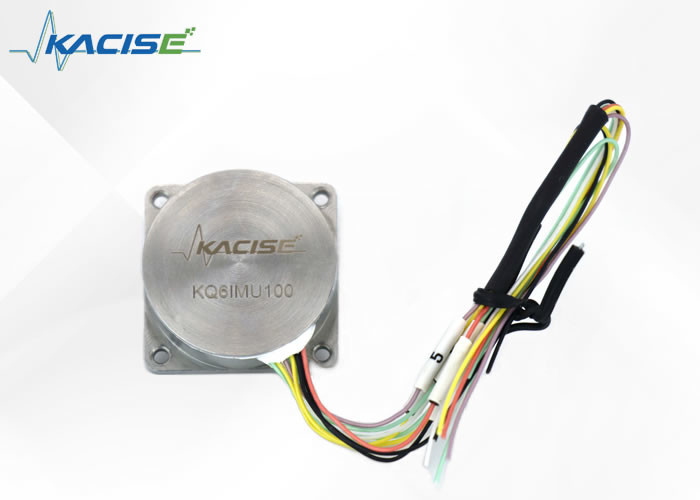

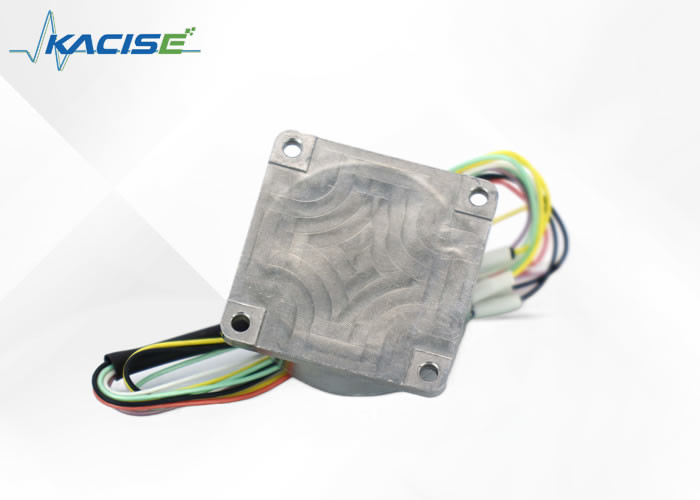

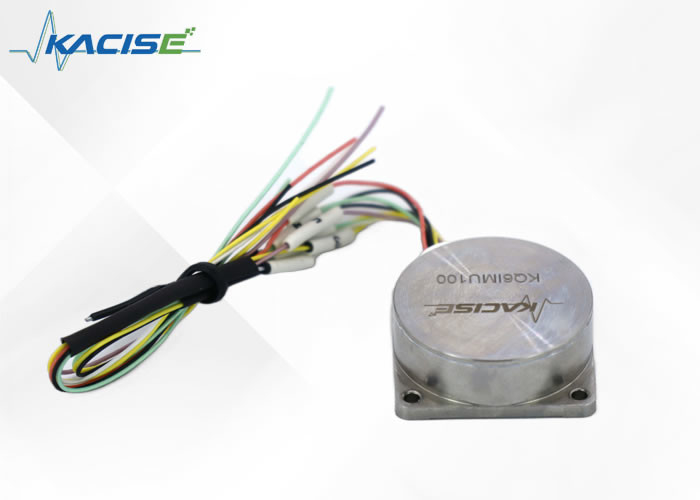

Le KQ6IMU100 est un module qui utilise la technologie MEMS pour mesurer et analyser les informations concernant la vitesse angulaire et l'accélération d'un objet en trois dimensions. Avec sa conception et ses capacités avancées, ce module constitue une solution efficace et fiable pour mesurer les données inertielles.
La technologie MEMS est l'intégration de divers microdispositifs et systèmes dans une conception unifiée. Ceux-ci incluent des micro-capteurs, des micro-actionneurs, des structures micromécaniques, des systèmes de micro-puissance et de micro-énergie, des circuits de traitement et de contrôle du signal, ainsi que des interfaces et des capacités de communication. La nature intégrée des MEMS permet de créer des systèmes sophistiqués et intelligents qui peuvent être produits en masse et sont incroyablement petits, avec des structures internes mesurées à l’échelle micronique ou même nanométrique.
La technologie MEMS couvre une large gamme d'applications et de produits, notamment des accéléromètres, des capteurs optiques, des capteurs de pression, des gyroscopes, des capteurs d'humidité, des capteurs de gaz et d'autres systèmes intégrés. La technologie révolutionne les domaines des systèmes de détection, de communication et de contrôle grâce à ses capacités de miniaturisation et d’intégration.
Caractéristiques:
- Petite taille, 27 mm x 27 mm x 10 mm.
- Facile à intégrer en connectant l'interface numérique RS422.
- Conception à double redondance pour les ensembles de gyroscope et d'accélérateur intégrés.
- Biais < 0,05°
Paramètres techniques :
| Paramètre |
KQ6IMU100 |
| Paramètre d'alimentation |
| Tension d'entrée |
5 ± 0,2 V CC |
| Courant d'entrée |
≤100mA |
| Performances du produit |
| GYRO |
Gamme |
±400°/s |
| Biais |
0 ± 0,05°/s |
| Stabilité du biais |
≤30°/heure |
| Facteur d'échelle |
70 ± 3LSB/°/s |
| Non-linéarité du facteur d'échelle |
≤200 ppm |
| Erreur de vibration |
≤0,03°/s |
| Bande passante |
≥100Hz |
| Accéléromètre |
Gamme |
±10g |
| Biais |
0 ± 0,02 g |
| Stabilité du biais |
≤0,002g |
| Facteur d'échelle |
1000±30LSB/g |
| Bande passante |
≥400Hz |
| Interface |
RS422 (démarrage 1 bit + données 8 bits + contrôle de parité paire 1 bit + arrêt 1 bit) |
| Débit en bauds |
460800bps |
| Vitesse de mise à jour des données internes |
≤2,5 ms |
| Environnement |
| Température de fonctionnement |
-40～+65℃ |
| Vibration aléatoire |
6,06 g |
Dimensions:
Applications :
Robotique
La robotique est un domaine interdisciplinaire qui combine le génie mécanique, le génie électrique, l'informatique et d'autres domaines pour créer des machines capables d'effectuer des tâches sans intervention humaine. La robotique a de nombreuses applications concrètes et est utilisée dans des secteurs aussi divers que l’industrie manufacturière, la santé et l’exploration spatiale.
Essais en vol
Les essais en vol sont le processus d'évaluation des performances et des caractéristiques de maniabilité d'un avion en vol. Il s’agit d’une étape essentielle dans le développement de tout nouvel avion ou hélicoptère, car elle permet aux ingénieurs d’identifier et de corriger tout défaut de conception ou problème de performances avant la mise en service de l’avion.
Systèmes de guidage et de contrôle
Les systèmes de guidage et de contrôle sont des composants essentiels de tout véhicule aérospatial. Ces systèmes comprennent des capteurs, des ordinateurs et d'autres matériels et logiciels qui aident le véhicule à naviguer et à maintenir sa stabilité pendant le vol. Sans systèmes de guidage et de contrôle efficaces, les véhicules aérospatiaux seraient incapables d’effectuer des manœuvres complexes ou de naviguer en toute sécurité dans le ciel.
Navigation à court terme
La navigation à court terme implique l'utilisation de divers outils et techniques pour piloter un véhicule aérospatial sur des distances relativement courtes. Cela peut inclure des méthodes de navigation traditionnelles comme les cartes et les boussoles, ainsi que des technologies plus modernes comme le GPS et les systèmes de navigation inertielle. La navigation à court terme est essentielle pour le décollage, l'atterrissage et les manœuvres des avions à basse altitude.
Aérospatial
L'aérospatiale est un vaste domaine qui englobe tout ce qui concerne le vol dans l'atmosphère terrestre et au-delà. Cela comprend la conception, le développement et l’exploitation d’avions, d’engins spatiaux et de satellites. L'aérospatiale est un domaine complexe et en constante évolution qui nécessite une expertise dans de nombreux domaines différents, notamment l'ingénierie, la physique et la science des matériaux.
Assistance et services :
Notre capteur gyroscope électronique est conçu avec précision pour fournir des performances fiables pour vos applications. Notre assistance comprend une documentation produit détaillée, une base de connaissances en ligne étendue et des guides de problèmes pour vous aider à résoudre tous les problèmes que vous pourriez rencontrer.
Nous nous engageons à la satisfaction de nos clients et nous efforçons de fournir un service après-vente exceptionnel. Si vous avez des commentaires ou des suggestions, nous apprécions votre contribution car elle nous aide à améliorer continuellement nos produits et services.
Emballage et expédition :
Le capteur gyroscope électronique est logé dans un emballage robuste et antistatique pour garantir que l'appareil reste sécurisé et intact pendant le transport. L'intérieur de l'emballage est doublé d'un matériau de rembourrage qui absorbe les chocs et les vibrations, offrant ainsi une protection supplémentaire aux composants sensibles du capteur.
Avant expédition, chaque colis est scellé et soumis à une inspection approfondie pour garantir que le capteur est bien fermé. L'extérieur de l'emballage est clairement étiqueté avec les instructions de manipulation et le contenu de l'emballage pour faciliter une manipulation soigneuse et informer le destinataire sur le dispositif fourni.
Pour l'expédition, le capteur gyroscope électronique emballé est placé dans une boîte en carton plus grande et durable conçue pour résister aux rigueurs du transport. Cette boîte est en outre sécurisée avec du ruban adhésif d'emballage et, si nécessaire, des matériaux de rembourrage supplémentaires sont ajoutés pour empêcher tout mouvement à l'intérieur de la boîte pendant l'expédition.
Chaque expédition comprend un bordereau d'expédition détaillé contenant des informations sur le produit et un numéro de série unique à des fins de suivi des stocks et de contrôle qualité. Le colis est ensuite expédié via un service de messagerie fiable avec des options de suivi et d'assurance pour garantir que le capteur gyroscope électronique arrive à destination rapidement et en parfait état.
