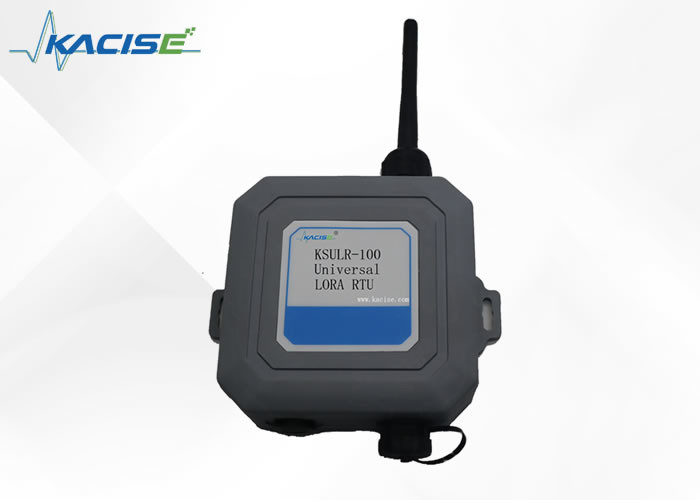

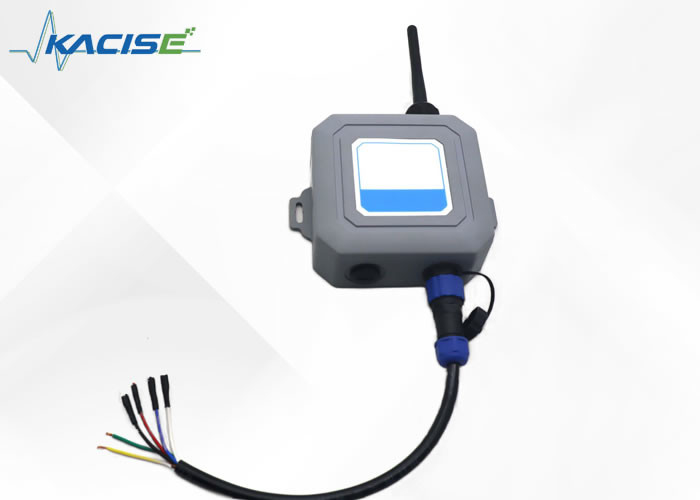

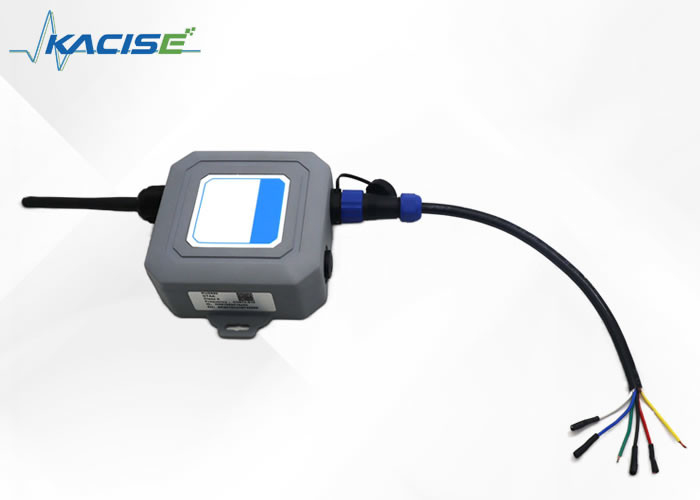

Boîte d'acquisition de données de capteur universel LORA RTU multifonctionnelle avec conception à faible consommation et plage de température industrielle -40°C~+80°C

KSULR-100 universal LORA RTU est un boîtier d'acquisition de données de capteur multifonctionnel lancé par notre société pour l'industrie intelligente, l'agriculture intelligente et la communauté intelligente. Il adopte le protocole standard LoRaWAN, possède SPI, UART, ADC, GPIO, I2C et d'autres interfaces de communication et plusieurs interfaces d'entrée, et la configuration est flexible. Le meilleur choix pour résoudre la fragmentation de l'application LoRa iot est de connecter différents capteurs de manière pratique et rapide, de raccourcir le cycle d'amarrage des capteurs et les coûts de recherche et développement, et de réaliser rapidement la mise en réseau et l'échelle des capteurs. Le module sans fil intégré utilise le réseau pour fournir aux utilisateurs une transmission de données sans fil longue distance et à faible consommation, et envoie toutes les données d'état des capteurs au serveur de gestion d'arrière-plan du cloud en temps réel pour réaliser une analyse statistique des données de la plateforme cloud intelligente.

• Prend en charge le protocole LoRaWAN standard ;
• Prend en charge une variété de bandes de fréquences au pays et à l'étranger, telles que : CN470-510/EU863-870/US902-928/AS923-925/AU915-928/CT850 ;
• SPI, UART, ADC, GPIO, I2C et autres interfaces de communication intégrés peuvent être largement connectés à une variété de types de capteurs ;
• Il adopte une conception à faible consommation d'énergie et fournit deux modes d'alimentation externe et d'alimentation par batterie pour la sélection ;
• Le mode d'alimentation par batterie adopte une batterie de grande capacité de 19 000 mAh ;
• Prend en charge une variété de tensions de sortie, telles que : 3,3 V, 5 V, 9 V, 12 V, etc.
• Prise en charge de la configuration des paramètres filaires et sans fil et de la mise à niveau du micrologiciel, prise en charge de la configuration à distance ;
• Prend en charge l'alarme de batterie faible ;
• Prise en charge des rapports sur les paquets de battements de cœur, l'intervalle de battement de cœur peut être configuré ;
• Plage de température industrielle -40°C~+80°C.

La série universelle LORA RTU KSULR-100 est utilisée pour collecter les valeurs de divers capteurs au point d'installation et télécharger les données en temps réel sur la plate-forme de gestion centralisée via le module de transmission sans fil intégré, ce qui permet aux utilisateurs de bénéficier d'une gestion centralisée intelligente, d'une installation simple et d'une maintenance pratique. Peut être flexible dans le poteau, le poteau de lampe, le bâtiment à l'intérieur et à l'extérieur du mur, le toit du poteau, l'installation de manière suspendue. Il convient à la surveillance des capteurs dans les usines d'amarrage, les entrepôts, les serres agricoles, les salles informatiques, l'hydrologie et d'autres scénarios (par exemple capteur de pression d'eau, capteur de niveau de liquide, capteur de débit de liquide, capteur d'immersion d'eau, capteur de température, capteur d'humidité, capteur de lumière, PM2,5, capteur d'angle, capteur de vitesse du vent, etc.), pour obtenir un accès unifié, une collecte de données unifiée et une capacité d'extension flexible.

Les paramètres peuvent être définis à la demande selon les instructions d'usine et peuvent être utilisés après réception de la station de base LoRaWAN de redirection

KSULR-100 universal LORA RTU est connecté pour définir les paramètres via un câble USB-TTL (acheté par vous-même). Après avoir retiré la fiche souple à l'arrière du boîtier d'acquisition avec une pince à épiler et retiré la vis, la coque est ouverte et connectée comme indiqué (connexion croisée RXD et TXD, c'est-à-dire que le RXD du câble USB-TTL est connecté au TXD du boîtier d'acquisition, TXD est connecté au RXD du boîtier d'acquisition et TXD est connecté au RXD du boîtier d'acquisition. Le VCC est court-circuité au 3V3 avec le capuchon de court-circuit, et le GND est connecté au GND du boitier d'acquisition)

ouvrez l'outil de configuration Sensorbox > Sélectionnez le com correspondant > Débit en bauds 9600 > Cliquez sur Ouvrir pour ouvrir le port série > Cliquez sur AN201 > Sélection de fonction > Saisissez c dans la case après AT+FUNMODE= puis cliquez sur AT+FUNMODE= OK apparaît en bas à gauche pour indiquer l'achèvement

Cliquez sur la case après UART>AT+UART1CFG, entrez 9600> puis sélectionnez 8n1. Cliquez sur OK sous AT+UART1CFG pour indiquer la fin

(L'usine collecte par défaut des données toutes les 30 minutes, et l'augmentation de la fréquence des requêtes augmentera la consommation d'énergie).

Cliquez sur AN201> Cliquez sur RS485> Cliquez sur AT+TRANS485MODE= sondage de sélection du triangle inversé arrière> cliquez sur AT+TRANS485MODE= définir les paramètres, ok> Entrez 1800 dans la case après AT+SAMPLEDATATIM= > Cliquez sur AT+SAMPLEDATATIM= Définir les paramètres, ok> Entrez 8 dans la case après AT+REQDATA= > Entrez 0103010000030437 dans la case après 8> Cliquez sur AT+REQDATA= définir les paramètres, ok> AT+RESPONSETIM= saisissez 10000 dans la case après AT+RESPONSETIM= (Durée d'alimentation du capteur lors de chaque requête, trop courte peut entraîner l'échec de l'obtention des données correctes)> Cliquez sur AT+ Responsetim = définir les paramètres, ok> cliquez sur AT+REBOOT apparaît en bas à gauche. Après que le buzzer ait retenti trois fois, cela signifie que le réseau est entré avec succès et que les données peuvent être visualisées en arrière-plan.

Pour que les paquets de la station de base LoRaWAN soient envoyés au serveur LoRa spécifié, il est nécessaire de configurer l'adresse du serveur pour la station de base.

Ouvrez le navigateur Chrome, saisissez l'adresse IP de la station de base LoRaWAN (192.168.10.99 pour cet exemple), puis saisissez le nom d'utilisateur et le mot de passe (nom d'utilisateur = invité, mot de passe = rimelink pour cet exemple) et accédez à la page de configuration Web comme indiqué ci-dessous.

Cliquez ensuite sur Configuration du serveur LoRaWAN > Adresse du serveur > entrez l'IP (lorawan.timeddd.com /b19>) > OK. Comme le montre la figure ci-dessous

Connectez-vous à http://lorawan.timeddd.com/unit/ULogin.aspx,

numéro de compte : 19240527

mot de passe : administrateur @ 666666

Après vous être connecté, cliquez sur l'option de données du périphérique d'identification correspondant pour afficher les données correspondantes, et le réglage d'usine pour envoyer des données toutes les 30 minutes

L'emplacement de l'ID est indiqué dans la figure

Les données obtenues sont les suivantes (en hexadécimal), l'unité de distance est de 0,1 mm en dessous de 6 m, l'unité de portée est de mm au-dessus de 6 m et l'unité de température est ° C. Le 90ème octet est la valeur du niveau de liquide et le 11ème octet est la valeur de la température. Dans ce cas, la valeur du niveau de liquide est 08E3, l'unité est mm et la valeur de température est 001B. Une fois converti en nombre décimal, le capteur mesure le niveau de liquide à 2275 mm et la température à 27 ℃.

Les KSULR-100 universels LORA RTU sont tous 485 sortants, qui peuvent être connectés à l'étiquette sur le capteur en fonction du boîtier d'acquisition.

Afin d'éviter les dommages à l'équipement causés par une installation et une construction inappropriées, veuillez suivre les précautions suivantes :

• L'installation de l'équipement ne peut être effectuée que par du personnel professionnel ou des représentants d'ingénierie autorisés ;
• Afin d'assurer la sécurité personnelle du personnel de construction, veuillez utiliser des outils d'installation professionnels et qualifiés ;
• L'emplacement d'installation de l'équipement doit être éloigné du feu, d'un champ électrique puissant et de tout autre environnement, sinon cela pourrait endommager l'équipement ;
• Il est interdit d'installer l'équipement dans un environnement à fortes vibrations ;
• L'installation extérieure de l'équipement doit installer un réservoir étanche ;
• L'entreprise se réserve le droit final d'interpréter les précautions d'installation.

Les outils d'installation ne sont pas fournis pour l'installation de l'équipement. Veuillez préparer les outils d'installation suivants en fonction de l'environnement d'installation réel

Installation murale

Tout d'abord, placez le boîtier multifonction à plat sur la position d'installation murale et utilisez un marqueur pour marquer le trou d'installation. Deuxièmement, la perceuse à percussion (le foret mesure 8 mm) est utilisée pour percer des trous dans la position de marquage du mur, et le manchon en caoutchouc est à nouveau placé dans le trou. Le marteau est utilisé pour frapper le manchon en caoutchouc, de sorte que le manchon en caoutchouc soit entièrement inséré dans le trou d'installation. Enfin, la vis avec entretoise permet de fixer le boîtier multifonction au mur.

Méthode de montage sur poteau

Tout d'abord, utilisez les vis de fixation pour fixer le fond de panier à l'arrière du boîtier multifonction, et deuxièmement, utilisez l'arceau pour passer à travers le trou du fond de panier à l'arrière du boîtier multifonction ; Enroulez à nouveau l'arceau autour du poteau, enfin utilisez un petit tournevis pour verrouiller fermement l'arceau et l'installation est terminée.

Description du format de communication des données

1, le produit doit être stocké à -40 ℃ ~ + 80 ℃, l'humidité relative ne dépasse pas 90 %, ventilé, sec, sans entrepôt de gaz corrosif.

Le produit est emballé dans un seul emballage avec le certificat et le manuel d'instructions. Une forte collision est strictement interdite pendant le transport

Utilisateurs en stricte conformité avec les instructions, le câblage correct, l'installation, l'entretien du boîtier, ce produit est garanti gratuitement pendant 1 an.

Les circonstances suivantes ne sont pas couvertes par la garantie :

• Démontez le circuit imprimé et ses composants ;
• la foudre ou une forte électricité dans le système ont grillé le circuit ;
• la tension d'alimentation dépasse la valeur limite, le circuit imprimé est grillé ;
• eau du boîtier électrique ou autres corps étrangers ;
• Sélection incorrecte, dépassant le champ d'utilisation du produit ;
• Une certaine partie du capteur ou la machine entière est blessée ou endommagée.
