Émetteur de niveau radar RS485 Communication IP68 Résistance à l'eau Pour une portée de mesure de 0,1 à 15/20 m

• Introduction au projet

1.1 Vue d'ensemble du produit

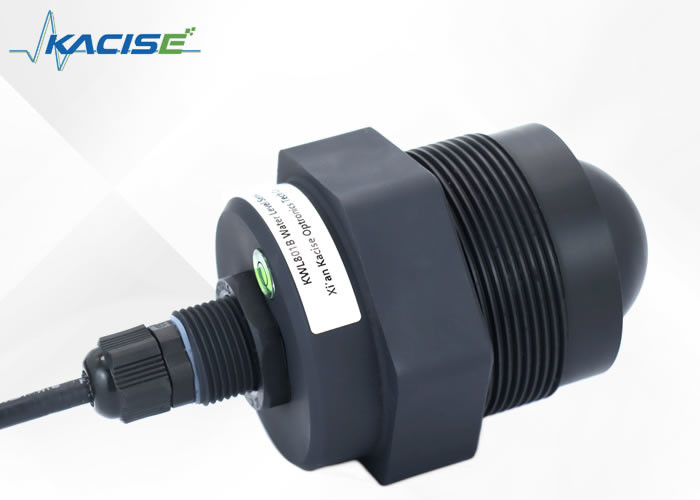

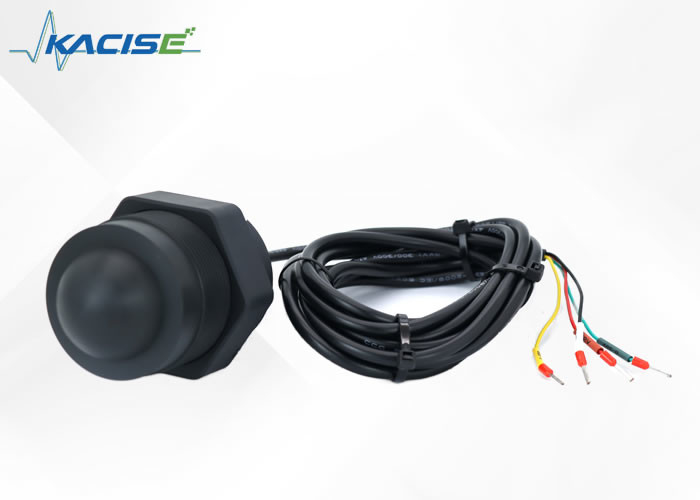

Le capteur de niveau radar KWL801B-RS485 est conforme aux spécifications standard décrites dans la norme nationale DB50/T 826-2017 pour les compteurs de niveau.Son composant principal est conçu avec une imperméabilité IP68 complètement scellée.

La portée de mesure maximale du produit s'étend jusqu'à 40 mètres, avec un point mort minimal inférieur à 6 cm.

En raison de sa fréquence plus élevée et de sa bande passante plus large, il atteint une précision supérieure.

1.2 Principe de détection

Le capteur de niveau radar est basé sur le principe de la réflexion dans le domaine temporel (TDR).Lorsqu'il rencontre la surface du milieu mesuré, une partie de l'impulsion du mesureur de niveau radar est réfléchie pour former un retour d'écho vers l'émetteur d'impulsions le long du même chemin,et la distance entre l'émetteur et la surface du milieu mesuré est directement proportionnelle au temps de propagation de l'impulsion, on calcule donc la hauteur du niveau.

2.Caractéristique

• Basé sur la puce RF CMOS à ondes millimétriques développée par l'entreprise
• Une architecture RF plus compacte
• Un rapport signal/bruit plus élevé
• Zone morte plus petite
• Largeur de bande de travail de 5 GHz
• Résolution de mesure et précision de mesure plus élevées
• Moins d'influence de l'interférence dans l'environnement d'installation
• Plus pratique à installer et
• Conception moderne d'une antenne plate intégrée

• Spécifications techniques

4.Instructions de câblage

5.Dimension

6.Instructions d'installation

6.1 Iinspection avant installation

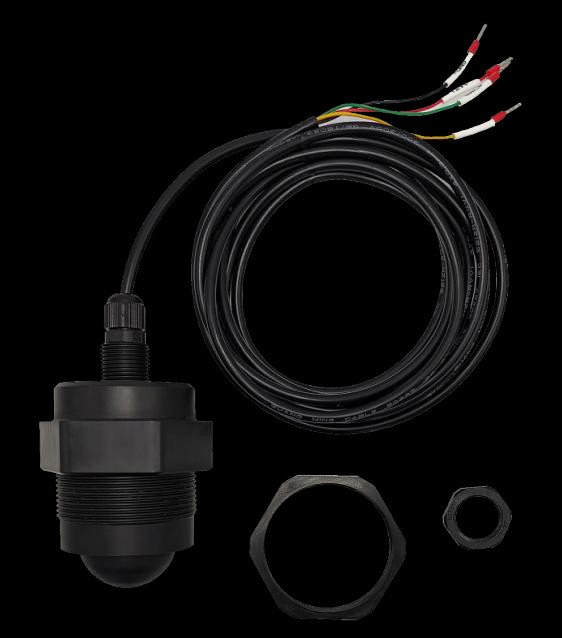

(1) Retirez le capteur de la boîte d'emballage, vérifiez attentivement la liste d'emballage conformément au manuel d'instructions et vérifiez si les accessoires de l'équipement sont complets.

(2) Lisez attentivement le manuel d' instruction du produit et le certificat du produit.

(3) Vérifiez s'il y a des dommages à l'apparence de l'instrument, notamment si l'unité principale est intacte,et veillez à bien placer l' unité principale pour éviter qu' elle ne soit renversée.

6.2Radarinstallation de capteurs de niveau

6.2.1Vérifiez avant l'installation

Veuillez vérifier avant d'installer le capteur comme suit:

S'il y a des arbres ou d'autres débris au-dessus du milieu sur le site d'installation.

Si le support de montage est installé horizontalement.

Lorsque le support de montage ne peut pas être installé horizontalement, vous devez régler le support en fonction du gradient sur la surface du capteur pour vous assurer que le capteur est en position horizontale.

6.2.2 Installation

(1) Assurez-vous que le capteur est perpendiculaire à la surface du milieu.

(2) Évitez que le faisceau émetteur irradient des objets d'interférence et génère de faux échos.

Pour les conditions de travail typiques, voir:

Veiller à ce que le compteur de niveau radar soit installé perpendiculairement à la surface moyenne.

L'inclinaison affaiblira l'amplitude du signal reçu et affectera la portée normale.

Attention!

Essayez de maintenir le capteur fixé pour éviter la frénésie lors de l'installation, et gardez l'environnement le plus ouvert possible.

1La distance entre le capteur et la surface du milieu doit être supérieure à 30 cm pour que la face avant du capteur (antenne) soit perpendiculaire au milieu de mesure.

2. la distance entre le capteur et le bord du réservoir, le bord de la piscine, le bord du barrage fluvial et le bord de la piscine est supérieure à 0,5 m;

3. Sélectionnez la position de la surface de l'eau avec de petites fluctuations pour installer le module (essayez de ne pas installer dans le port d'injection d'eau, la sortie et d'autres surfaces d'eau avec de grandes fluctuations,plus la fluctuation de la surface de l'eau est grande, plus la précision de mesure est mauvaise)
