Description du produit:

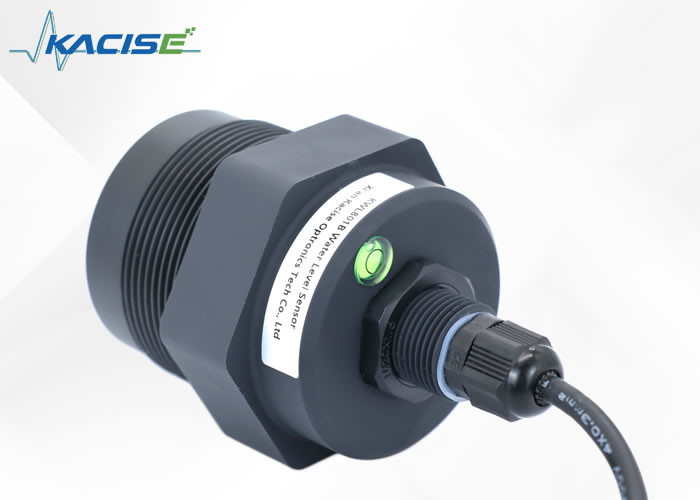

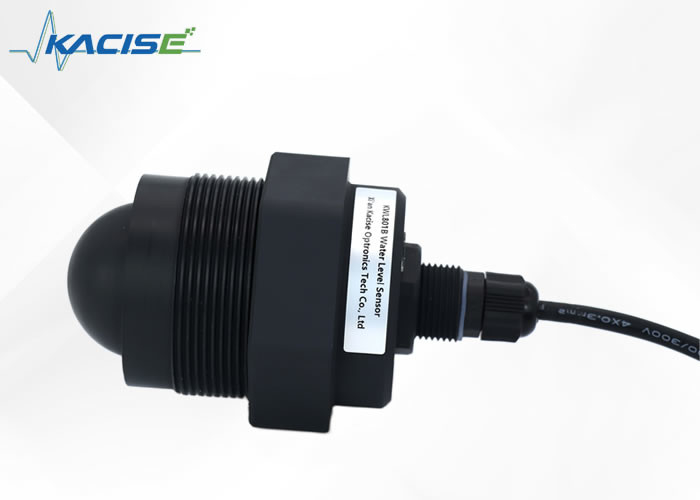

Le capteur de niveau radar KWL801B-RS485 est un dispositif de pointe conforme à la norme nationale DB50/T 826-2017 pour les compteurs de niveau.Son composant de base utilise une conception étanche IP68 entièrement scellée, ce qui garantit que le produit reste sûr même dans des environnements difficiles.
La portée maximale de mesure du capteur de niveau radar KWL801B-RS485 s'étend jusqu'à 40 mètres, avec un point mort ultra-minimal de moins de 6 cm.grâce à sa fréquence plus élevée et à sa bande passante plus large.
Ce capteur de niveau radar est doté d'un support fixe pour une installation rapide et facile.et donc nous avons conçu une méthode d'installation simple qui est à la fois gain de temps et précis.
Caractéristiques:
- Basé sur la puce RF CMOS à ondes millimétriques développée par l'entreprise
- Une architecture RF plus compacte
- Un rapport signal/bruit plus élevé
- Zone morte plus petite
- Largeur de bande de travail de 5 GHz
- Résolution de mesure et précision de mesure plus élevées
- Moins d'influence de l'interférence dans l'environnement d'installation
- Plus pratique à installer et
- Conception moderne d'une antenne plate intégrée
Spécifications techniques:
| Modèle |
Les mesures de sécurité doivent être appliquées conformément à l'annexe II. |
| Fréquence de mesure |
80 GHz |
| La communication |
Résistance à la compression |
| Fréquence d'acquisition |
≥ 200 ms/ configurable |
| Courant de fonctionnement |
12V/14mA |
| Précision de mesure de la distance |
± 2 mm |
| Protocole de communication |
Modbus/Protocole de texte |
| Largeur du faisceau d'antenne |
± 2,75° |
| Voltage d'alimentation |
9 à 24 V |
| Plage de mesure |
0.2 à 40 m
0.18 à 30 m
0.1~15/20m
0.06 ~ 3/5/10m
|
| Courant d'impulsion RF |
100 mA/20 ms |
| Humidité de travail |
0 à 95% |
| Type de fil |
G fil/ sur mesure |
| Température de fonctionnement |
-40 à 75 °C |
| Grade de résistance à l'eau |
Pour la protection contre la corrosion |
| Poids net |
00,6 kg |

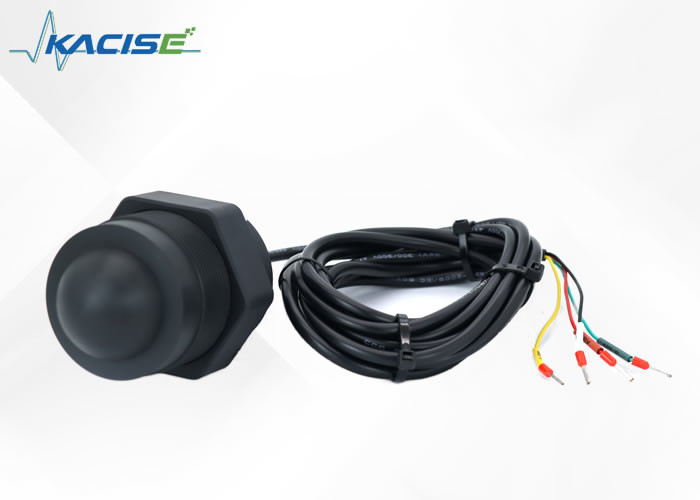

Instructions de câblage
| La ligne rouge |
VCC (alimentation de 9 à 24 V) |
| La ligne noire |
Le GND |
| Ligne jaune |
485-A |
| Ligne verte |
485-B |
Dimension:
Installation du moteur
(1) Assurez-vous que le capteur est perpendiculaire à la surface du milieu.
(2) Évitez que le faisceau émetteur irradient des objets d'interférence et génère de faux échos.
Pour les conditions de travail typiques, voir:
Applications:
Sensor de niveau radar expliqué
Le capteur de niveau radar est un dispositif qui utilise le principe de la réflexion dans le domaine temporel (TDR) pour mesurer avec précision le niveau de liquides ou de solides.Le capteur utilise une impulsion électromagnétique qui se propage le long d'un câble ou d'une sonde à la vitesse de la lumière.
Lorsque l'impulsion rencontre la surface du milieu mesuré, une partie de celle-ci est réfléchie vers l'émetteur d'impulsion sous forme d'écho.La distance entre l'émetteur et la surface du milieu mesuré est directement proportionnelle au temps de propagation de l'impulsion.
En utilisant le temps de propagation de l'impulsion, le détecteur de niveau radar peut calculer la hauteur du milieu à mesurer.Ceci est réalisé en utilisant le temps nécessaire à l'impulsion pour voyager de l'émetteur à la surface du milieu mesuré et de retour à l'émetteur.
Assistance et services:
Le produit Radar Level Transmitter est livré avec une gamme de support technique et de services pour assurer des performances optimales et la satisfaction du client.
1. Guidance et assistance en matière d'installation: Notre équipe d'experts peut vous aider à installer l'émetteur de niveau radar pour s'assurer qu'il est correctement installé et fonctionne correctement.
2Formation: Nous offrons des programmes de formation pour aider les clients à se familiariser avec le produit et ses caractéristiques, ainsi qu'à résoudre les problèmes qui peuvent survenir.
3Services de maintenance et de réparation: Notre équipe peut fournir des services de maintenance et de réparation pour maintenir l'émetteur de niveau radar en parfait état et prolonger sa durée de vie.
4. Assistance technique: Notre équipe de support technique est disponible pour répondre à toutes les questions ou préoccupations que les clients peuvent avoir sur le produit, y compris le dépannage et le diagnostic des problèmes.
5. Services d'étalonnage: nous fournissons des services d'étalonnage pour assurer l'exactitude des mesures de l'émetteur de niveau radar.
En général,Notre objectif est de fournir un soutien technique et des services complets pour aider nos clients à tirer le meilleur parti de leur produit Transmetteur de niveau radar et assurer leur satisfaction avec leur achat.
Emballage et expédition
Emballage du produit:
- L'émetteur sera emballé dans une boîte en carton.
- La boîte sera remplie de matériaux de protection pour éviter tout dommage pendant l'expédition.
- Le produit sera également enveloppé dans une enveloppe à bulles pour une protection supplémentaire.
Pour la navigation:
- L'expédition sera gérée par un service de messagerie réputé.
- Les clients recevront un numéro de suivi pour surveiller l'état de leur envoi.
- Les frais d'expédition varient en fonction de la destination et de la méthode d'expédition choisie par le client.
