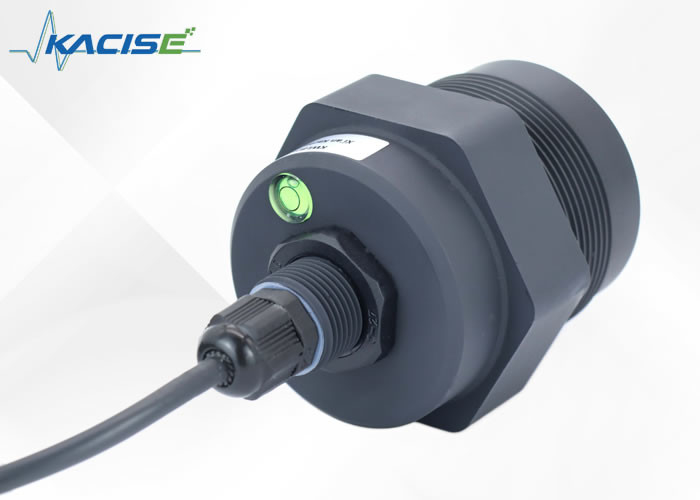

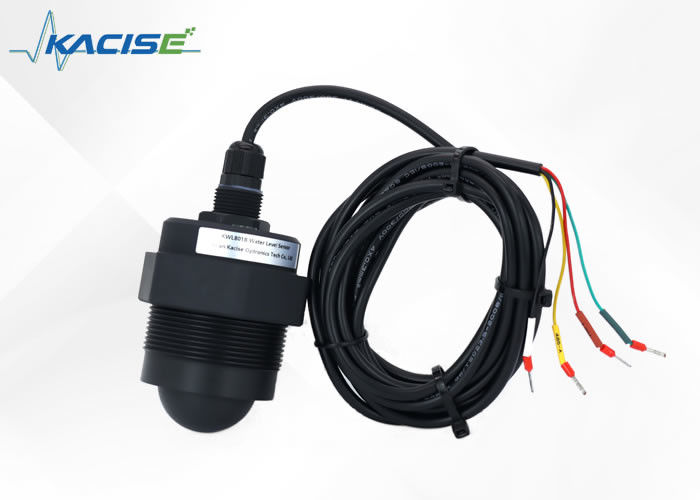

Description du produit:
Le capteur de niveau radar KWL801B-RS485 est un compteur de niveau qui est conforme aux normes spécifiques décrites dans la norme nationale DB50/T 826-2017.,ce qui le rend imperméable à l'eau avec un indice IP68.
Avec une portée de mesure maximale allant jusqu'à 40 mètres, ce capteur dispose également d'un point mort minimal de moins de 6 cm.Le KWL801B-RS485 est très précis en raison de sa fréquence plus élevée et de sa bande passante plus large.
Ce produit comprend également un support fixe pour une installation et un montage faciles.
KWL801B-RS485 Spécifications du capteur de niveau radar:
- Conforme à la norme nationale DB50/T 826-2017
- Composant de base entièrement scellé avec étanchéité IP68
- Autonomie de mesure maximale de 40 mètres
- Point mort minimal inférieur à 6 cm
- Fréquence plus élevée et bande passante plus large pour une précision supérieure
- Comprend un support fixe pour une installation facile
Caractéristiques:
- Basé sur la puce RF CMOS à ondes millimétriques développée par l'entreprise
- Une architecture RF plus compacte
- Un rapport signal/bruit plus élevé
- Zone morte plus petite
- Largeur de bande de travail de 5 GHz
- Résolution de mesure et précision de mesure plus élevées
- Moins d'influence de l'interférence dans l'environnement d'installation
- Plus pratique à installer et
- Conception moderne d'une antenne plate intégrée
Spécifications techniques:
| Modèle |
Les mesures de sécurité doivent être appliquées conformément à l'annexe II. |
| Fréquence de mesure |
80 GHz |
| La communication |
Résistance à la compression |
| Fréquence d'acquisition |
≥ 200 ms/ configurable |
| Courant de fonctionnement |
12V/14mA |
| Précision de mesure de la distance |
± 2 mm |
| Protocole de communication |
Modbus/Protocole de texte |
| Largeur du faisceau d'antenne |
± 2,75° |
| Voltage d'alimentation |
9 à 24 V |
| Plage de mesure |
0.2 à 40 m
0.18 à 30 m
0.1~15/20m
0.06 ~ 3/5/10m
|
| Courant d'impulsion RF |
100 mA/20 ms |
| Humidité de travail |
0 à 95% |
| Type de fil |
G fil/ sur mesure |
| Température de fonctionnement |
-40 à 75 °C |
| Grade de résistance à l'eau |
Pour la protection contre la corrosion |
| Poids net |
00,6 kg |

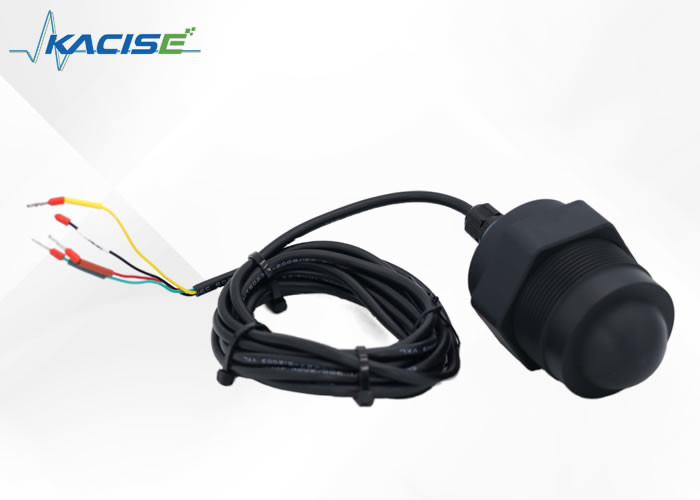

Instructions de câblage
| La ligne rouge |
VCC (alimentation de 9 à 24 V) |
| La ligne noire |
Le GND |
| Ligne jaune |
485-A |
| Ligne verte |
485-B |
Dimension:
Installation du moteur
(1) Assurez-vous que le capteur est perpendiculaire à la surface du milieu.
(2) Évitez que le faisceau émetteur irradient des objets d'interférence et génère de faux échos.
Pour les conditions de travail typiques, voir:
Applications:
Applications:
Capteur de niveau radar
Un capteur de niveau radar fonctionne en utilisant un principe connu sous le nom de réflexion dans le domaine temporel (TDR).Lorsque cette impulsion atteint la surface du milieu mesuré, une partie de l'impulsion est réfléchie vers le compteur, créant un écho qui retourne vers l'émetteur d'impulsions par le même chemin.
Le temps qu'il faut à l'impulsion pour se déplacer entre l'émetteur et la surface du milieu mesuré est directement proportionnel à la distance entre les deux.la hauteur du niveau peut être calculée avec précision.
La précision des capteurs de niveau radar dépend principalement de la qualité du signal émis par l'émetteur,ainsi que la fiabilité des composants électroniques utilisés pour traiter le signal réfléchi.
Assistance et services:
Le produit Radar Level Transmitter est livré avec un support technique complet et des services pour assurer des performances optimales et la satisfaction du client.Notre équipe de techniciens et d'ingénieurs expérimentés est disponible pour vous aider à installerNous offrons une formation et un soutien sur place pour aider les clients à tirer le meilleur parti de leur produit.Nous fournissons des mises à jour périodiques du logiciel et du micrologiciel pour améliorer la fonctionnalité et résoudre les problèmes qui peuvent survenirNotre équipe de service à la clientèle est disponible pour répondre à toutes les questions ou préoccupations et fournir des solutions rapides et efficaces.
Emballage et expédition
Emballage du produit:
- L'émetteur de niveau radar sera emballé dans une boîte en carton solide pour assurer un transport sûr.
- La boîte sera étiquetée avec le nom du produit et les spécifications pour une identification facile.
- Le produit doit être protégé par une enveloppe à bulles et d'autres matériaux d'amortissement afin d'éviter tout dommage lors de l'expédition.
Pour la navigation:
- L'émetteur de niveau radar sera expédié par un service de courrier fiable.
- Le coût de transport sera calculé en fonction de la destination et du poids du colis.
- Le client recevra un numéro de suivi pour suivre l'état de livraison de son colis.
