Description du produit:

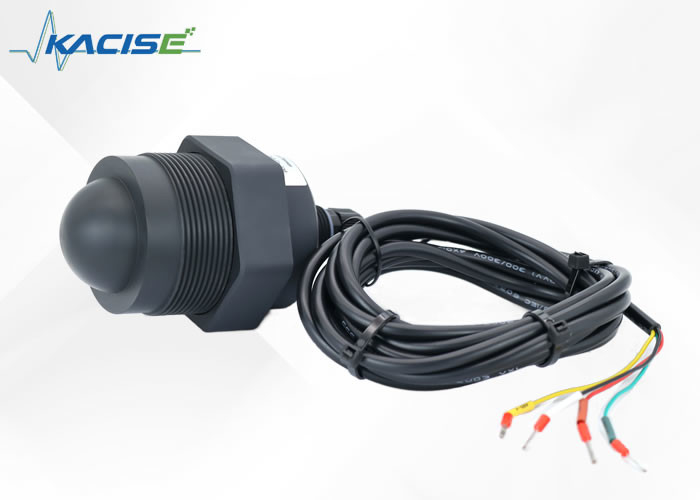

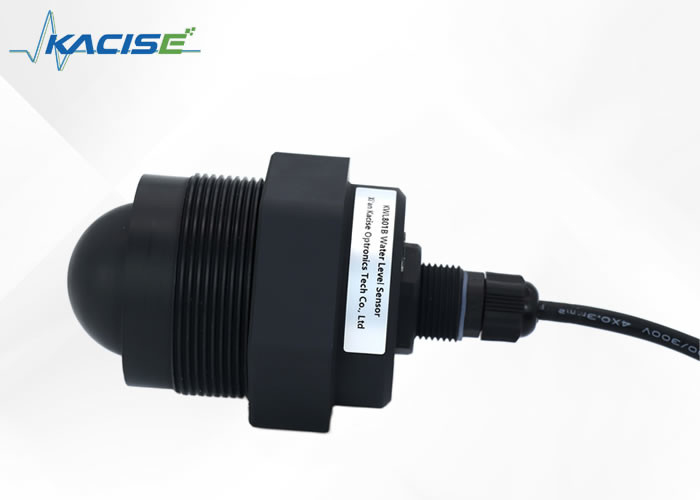

Le capteur de niveau radar KWL801B-RS485 a été spécialement conçu pour respecter les spécifications standard décrites dans la norme nationale DB50/T 826-2017 pour les compteurs de niveau.Le composant principal du capteur est conçu avec une étanchéité IP68 complètement scellée, ce qui garantit qu'il convient à une utilisation dans une gamme d'environnements et peut résister aux fortes pluies et à d'autres conditions environnementales difficiles.
L'un des principaux avantages de ce produit est ses capacités de longue portée.qui constitue un avantage important pour mesurer les niveaux des grands réservoirs ou des récipientsEn outre, le capteur dispose d'un point mort minimal de moins de 6 cm, ce qui permet aux utilisateurs de mesurer avec précision le niveau du liquide ou du matériau à surveiller, même dans des espaces confinés.
Une autre caractéristique clé du capteur de niveau radar KWL801B-RS485 est sa grande précision.il atteint une précision supérieure par rapport aux autres capteurs sur le marchéCe qui en fait un choix idéal pour les industries où la précision et la précision sont cruciales, comme la fabrication ou la transformation chimique.
Le capteur est également incroyablement facile à installer. Il est livré avec un support fixe qui permet une installation facile et sûre sur des réservoirs ou des navires.Cela permet d'installer le capteur rapidement et efficacement, ce qui permet aux entreprises d'économiser temps et argent.
Spécifications techniques:
| Modèle |
Les mesures de sécurité doivent être appliquées conformément à l'annexe II. |
| Fréquence de mesure |
80 GHz |
| La communication |
Résistance à la compression |
| Fréquence d'acquisition |
≥ 200 ms/ configurable |
| Courant de fonctionnement |
12V/14mA |
| Précision de mesure de la distance |
± 2 mm |
| Protocole de communication |
Modbus/Protocole de texte |
| Largeur du faisceau d'antenne |
± 2,75° |
| Voltage d'alimentation |
9 à 24 V |
| Plage de mesure |
0.2 à 40 m
0.18 à 30 m
0.1~15/20m
0.06 ~ 3/5/10m
|
| Courant d'impulsion RF |
100 mA/20 ms |
| Humidité de travail |
0 à 95% |
| Type de fil |
G fil/ sur mesure |
| Température de fonctionnement |
-40 à 75 °C |
| Grade de résistance à l'eau |
Pour la protection contre la corrosion |
| Poids net |
00,6 kg |

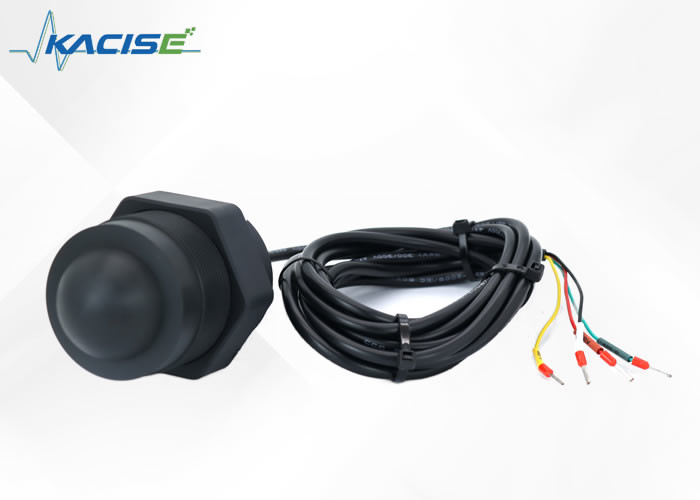

Instructions de câblage
| La ligne rouge |
VCC (alimentation de 9 à 24 V) |
| La ligne noire |
Le GND |
| Ligne jaune |
485-A |
| Ligne verte |
485-B |
Dimension:

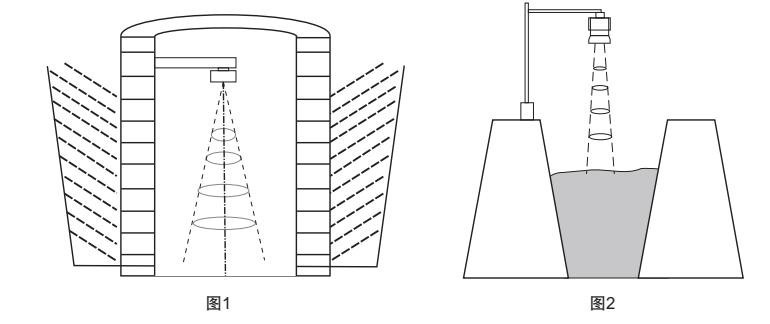

Installation du moteur
(1) Assurez-vous que le capteur est perpendiculaire à la surface du milieu.
(2) Évitez que le faisceau émetteur irradient des objets d'interférence et génère de faux échos.
Pour les conditions de travail typiques, voir:
Applications:
Le principe de fonctionnement des capteurs de niveau radar est basé sur le concept de réflexion dans le domaine temporel (TDR).Ces capteurs fonctionnent en émettant une impulsion électromagnétique qui voyage le long d'un câble ou d'une sonde, à la vitesse de la lumière.
Lorsque l'impulsion électromagnétique rencontre la surface du support de mesure qui est surveillé, une partie de l'impulsion est réfléchie vers l'émetteur du radaramètre,le long du même chemin qu'il a parcouruOn mesure ensuite le temps nécessaire au déplacement de l'impulsion dans les deux sens et on l'utilise pour calculer la distance entre l'émetteur et la surface du milieu mesuré.
Sur la base du temps de vol de l'impulsion, le capteur de niveau radar peut déterminer et calculer la hauteur du niveau surveillé.Ces informations sont ensuite envoyées au système de surveillance ou de contrôle connecté pour analyse et prise de décision en fonction des exigences spécifiques de l'application..
Assistance et services:
Le produit Radar Level Transmitter est livré avec un ensemble complet de services et de support technique pour assurer des performances et une fiabilité optimales.Notre équipe d'experts est disponible pour vous aider à l'installationNous offrons également des services de maintenance réguliers pour que votre équipement fonctionne au mieux.Nous offrons des opportunités de formation pour vous aider à tirer le meilleur parti de votre émetteur radar.Contactez-nous pour en savoir plus sur notre support technique et nos services.
Emballage et expédition
Emballage du produit:
- L'émetteur de niveau radar est soigneusement enveloppé dans du papier bulle.
- Il est ensuite placé dans une boîte de carton solide.
- La boîte est scellée avec du ruban adhésif durable pour assurer que le produit arrive en toute sécurité.
Pour la navigation:
- Le produit sera expédié par un service de messagerie fiable.
- Les clients recevront un numéro de suivi pour suivre l'avancement de leur expédition.
- Le délai d'expédition peut varier selon la destination, mais nous faisons de notre mieux pour assurer une livraison rapide.
