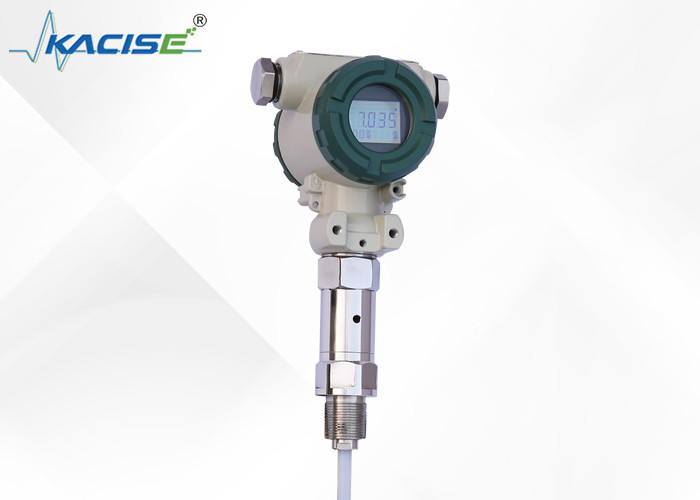

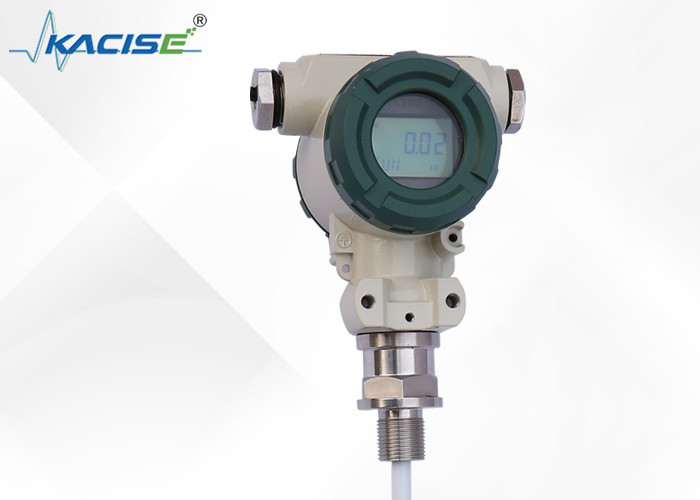

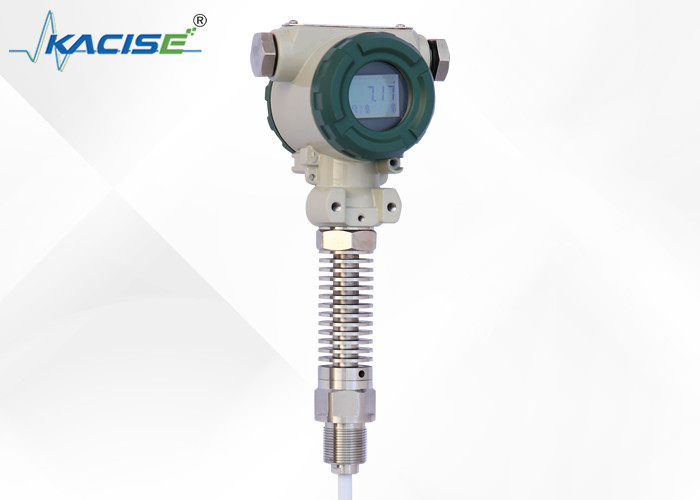

Compteur de niveau de fluide de sortie de précision 4 ~ 20 mA avec communication HART et protection IP67

Le transmetteur de niveau capacitif série KCF600 est conçu pour détecter en continu les liquides dans des conditions difficiles, telles qu'une température et une pression élevées, une corrosion élevée et une cristallisation ou des blocages potentiels. Il est idéal pour mesurer les solutions d'eau, d'acide et d'alcali, ainsi que pour surveiller les niveaux d'eau dans les chaudières. La machine ne comporte aucune pièce mobile ou flexible et présente des caractéristiques telles qu'une résistance aux chocs, une installation facile, une fiabilité élevée, une haute précision et un coût raisonnable.

Dans de nombreuses applications, ce transmetteur peut remplacer les transmetteurs de niveau traditionnels à flotteur, à entrée et à pression différentielle. Ceci est rendu possible par des circuits de détection capacitifs RF avancés, qui sont précisément compensés en température et en linéarité. La sortie est ensuite transformée en un signal électrique standard généralement compris entre 4 et 20 mA. Le transmetteur offre également des options pour les protocoles de communication HART, CANBUS et 485 pour la configuration du système.

La série KCF600 dispose également d'une fonction d'auto-étalonnage utile pour faciliter la maintenance et l'adaptation à différentes situations. À l'aide de deux touches, les utilisateurs peuvent effectuer des étalonnages automatiques « zéro » et « plage » pour garantir des lectures précises.

• Conçu pour la détection continue de liquides dans des conditions difficiles
• Aucune pièce mobile ou flexible
• Résistant aux chocs et facile à installer
• Très fiable et précis
• Prix ​​compétitif
• Circuit de détection capacitif RF avancé
• Compensation précise de la température et de la linéarité
• Sortie transformée en signal électrique standard (4-20mA)
• Plusieurs options de protocole de communication (HART, CANBUS, 485)
• Fonction d'auto-étalonnage pour une maintenance et une adaptation faciles

Structures simples, haute fiabilité, maintenance minimale :

Le dispositif est conçu avec des structures simples, sans aucun composant mobile ou élastique. Cela garantit une fiabilité élevée et des besoins de maintenance minimes, même dans des situations normales. Des réparations régulières, moyennes et petites, ne sont pas nécessaires, ce qui en fait un investissement efficace et rentable.

Plusieurs options de sortie de signal :

L'appareil est équipé d'une variété d'options de sortie de signal, facilitant une intégration facile dans différentes configurations système. Cela permet une flexibilité et une personnalisation, répondant aux besoins uniques de chaque utilisateur.

Des mesures précises, indépendantes de divers facteurs :

L'appareil est pratique pour une utilisation dans des récipients à haute température et haute pression. Il n'est pas affecté par la température et la densité du liquide mesuré, ni par la forme du récipient ou l'influence de la pression. Les données mesurées sont précises et fiables.

Conception résistante à la corrosion :

L'appareil est particulièrement adapté à la mesure des liquides acides, alcalins et autres liquides corrosifs. Il est conçu pour résister à la corrosion, garantissant ainsi sa durabilité même dans des environnements difficiles.

Protection contre les surintensités, les surtensions et la polarité de puissance :

L'appareil est doté d'une protection parfaite contre les surintensités, les surtensions et la polarité de l'alimentation. Cela garantit la sécurité et la tranquillité d’esprit de l’utilisateur.

• Plage de détection : 0,01 ~ 30 m
• Précision : niveau 0,2, niveau 0,5
• Plage de pression : -0,1MPa ~ 32MPa
• Température de la sonde : -50 ~ 250 ℃
• Température ambiante : -20 ~ 60 ℃
• Température de stockage : -55 ℃ ~ +125 ℃
• Signal de sortie : 4 ~ 20 mA, 4 ~ 20 mA avec communication HART/485/communication bus CAN
• Tension d'alimentation : 12 ~ 28 V CC (doit être alimenté par la barrière de sécurité)
• Fixation : Montage par vis M20×1,5,M27×2,
• Montage sur bride DN25, DN40, DN50. Les spécifications spéciales peuvent être personnalisées
• Matériau en contact avec le fluide : acier inoxydable 316, 1Gr18Ni19Tior ou PTFE
• Stabilité à long terme : ≤0,2 %FS/an,
• Dérive de température : ≤0,02 % FS/℃ (plage de 0 à 70 ℃)
• Niveaux d'explosion : ExiraⅡC T6 à sécurité intrinsèque, Ext II C T5 antidéflagrant
• Protection : IP67
• Paramètres intrinsèquement sûrs : Ui : 28 VDC, Ii : 93 mA, Pi : 0,65 W, Ci : 0,042 uf, Li : 0 mH

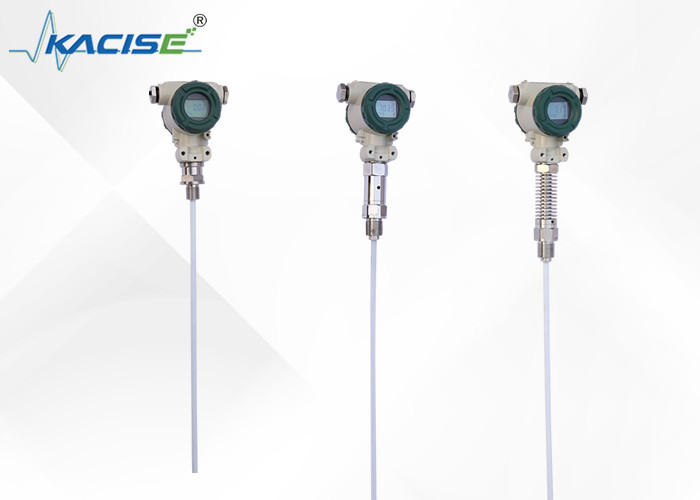

Le transmetteur de niveau à câble et à tige dispose d'une variété de moyens fixes pour s'adapter aux différentes conditions du site. Lorsque le site ne peut pas fournir les installations de traitement telles que le filetage femelle ou la bride M20 × 1,5, vous pouvez choisir trois méthodes d'installation (support mural, support de tuyaux horizontal et support de tubes vertical, qui vous facilitent l'installation sur site. (Avec photos)

Lors de la mesure de supports à mobilité plus grande, l'utilisateur peut choisir la fixation du poids afin d'éviter que le capteur ne se balance violemment, ce qui peut jouer le rôle de stabilité du capteur. Les objets lourds doivent être placés au fond du conteneur lors de l'ajout de poids, afin de ne pas casser le fil du capteur.

Lorsque les conditions du site sont mauvaises, l'utilisateur doit utiliser le bouclier du capteur pour protéger le capteur afin d'éviter tout dommage causé par un corps étranger ou affecter la précision de la mesure.

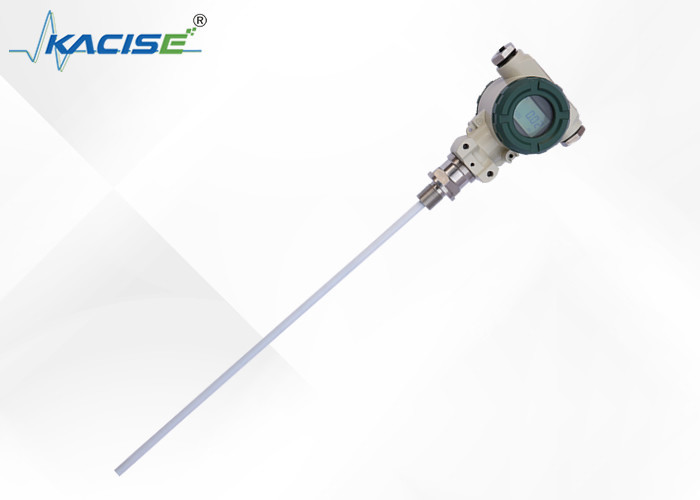

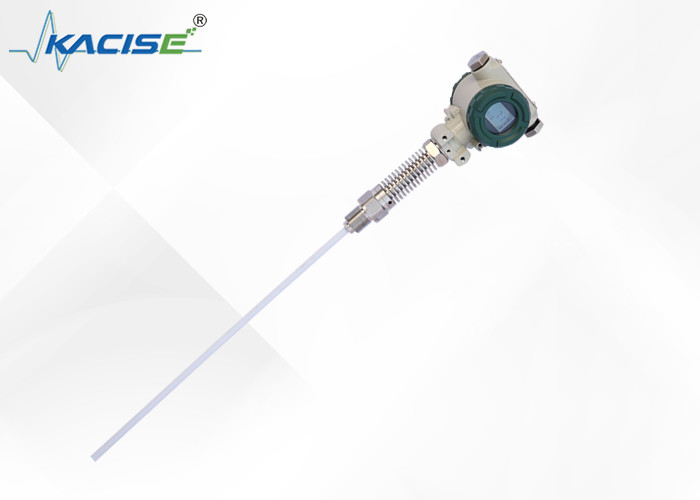

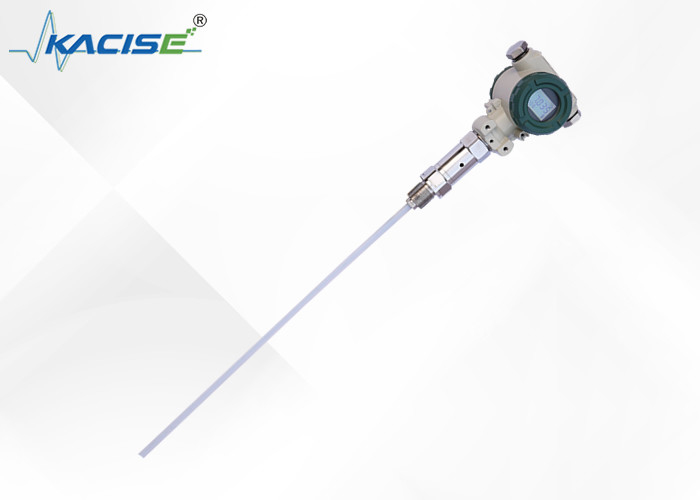

Si les conteneurs ne sont pas métalliques, nous devons placer le boîtier du transmetteur avec un accès filaire au fond du conteneur lors de l'utilisation d'un transmetteur de niveau à tige KCF600 ; sinon la mesure n'est pas précise.

Ce produit a été calibré en usine ; Le besoin d'ajustement sur le terrain peut prendre les méthodes suivantes :

Site-zéro ----- Lorsque le niveau de liquide est situé à l'endroit le plus bas, maintenez enfoncées les touches « Z » et « S » pendant 8 secondes après le même relâchement, puis cliquez sur la touche « Z », le courant de sortie est automatiquement ajusté à 4 mA.

Site - rempli ------ Lorsque le niveau de liquide est au plus haut, en maintenant enfoncées les touches "Z" et "S" pendant 8 secondes après le même relâchement, puis cliquez sur la touche "S", le courant de sortie est automatiquement ajusté à 20 mA.

Lorsque le niveau de liquide atteint la limite suivante, utilisez le tournevis tournant lentement le potentiomètre "Z", observez les lectures de l'ampèremètre proches de 4 mA.

Lorsque le niveau de liquide est dans la limite supérieure, utilisez le tournevis en tournant lentement le potentiomètre "S" et observez les lectures de l'ampèremètre proches de 20 mA.

Et faites-le fonctionner 2 à 3 fois plus, jusqu'à ce que le zéro et la plage soient précis à 4 mA et 20 mA. Après réglage, serrez le couvercle de l'émetteur.

1. Les produits sont fournis avec la certification du produit et le manuel, qui contiennent le numéro de produit, les paramètres techniques, le schéma de câblage et la date de fabrication, veuillez vérifier pour éviter l'erreur.
2. L'installation doit être basée sur la connexion du produit et les types de filetage, vérifiez que l'interface du site est cohérente avec l'interface du produit ou non. Serrez lentement le raccord fileté, faites attention à l'étanchéité, le couple ne peut pas être ajouté directement au boîtier de l'émetteur et ne peut être ajouté qu'à l'interface de l'émetteur à six parties.
3. Le câblage doit être strictement conforme aux instructions de l’entreprise.
4. Ce produit est un instrument de conversion d'énergie de précision, interdit le démontage, la collision, la chute et le rejet dur du jeu.
5. L'émetteur fonctionne immédiatement après la mise sous tension, mais la sortie peut être stable après 30 minutes d'échauffement.
6. Utilisation anormale, coupe l'alimentation, vérifie ou contacte directement notre service technique.7. Le transport et le stockage doivent être restaurés dans l'emballage d'origine et stockés dans un entrepôt frais, sec et ventilé.
7. Le processus d'installation doit faire attention à éviter la rupture de la peau du fil du capteur.
8. Lors de l'installation du fil du capteur, la distance par rapport à la paroi de la piscine doit être d'au moins 10 cm au-dessus, sinon la mesure ne serait pas précise.
9. La ligne de mise à la terre de toute la structure en PTFE et le niveau de la tige doivent être conduits avec des fluides mesurés ; sinon la mesure ne serait pas précise.
10. Le site d'installation doit prendre des mesures efficaces de protection contre la foudre.
11. Les boîtiers de tout émetteur de cette série doivent être mis à la terre ; la résistance de mise à la terre doit être inférieure à 4 Ω.
12. La barrière de sécurité doit être certifiée antidéflagrante ; ses exigences d'installation doivent suivre les exigences des instructions.
13. Lorsque l'émetteur est utilisé dans la zone « 0 », les transformateurs de puissance alimentés par la barrière doivent répondre aux exigences de GB3836.4-2000 NO. 8.1.

Le compteur de niveau de fluide Kacise est un produit polyvalent qui peut être utilisé dans de nombreux scénarios différents. Il est couramment utilisé dans l’industrie automobile pour mesurer le niveau de carburant des véhicules. Il peut également être utilisé dans les solutions de suivi GPS pour surveiller le niveau de carburant des véhicules de la flotte, ce qui peut contribuer à améliorer le rendement énergétique et à réduire les coûts.

Une autre application de ce produit concerne l’industrie pétrolière et gazière. Le compteur de niveau de fluide Kacise peut être utilisé comme capteur de niveau d'huile capacitif pour détecter le niveau d'huile dans les réservoirs de stockage. Cela peut aider à éviter un remplissage excessif ou insuffisant des réservoirs, ce qui peut entraîner des déversements ou des arrêts coûteux.

De plus, ce produit peut être utilisé dans les systèmes d'automatisation et de contrôle industriels. Il est idéal pour surveiller le niveau de liquides dans des réservoirs ou des conteneurs et peut être utilisé dans diverses industries telles que les industries chimiques, pharmaceutiques et agroalimentaires.

Le compteur de niveau de fluide Kacise a une quantité minimum de commande de 2 et est emballé dans des cartons. Le délai de livraison est de 5 jours ouvrables et les conditions de paiement nécessitent un paiement à 100 % à l'avance. Le signal de sortie est de 4 ~ 20 mA, 4 ~ 20 mA avec communication HART/485/Bus CAN.

En résumé, le compteur de niveau de fluide Kacise est un produit de haute qualité qui offre des performances précises et fiables. Sa polyvalence le rend adapté à une utilisation dans de nombreuses industries et applications différentes, notamment le capteur capacitif de niveau de carburant utilisé dans les solutions de suivi GPS et comme capteur capacitif de niveau d'huile.
