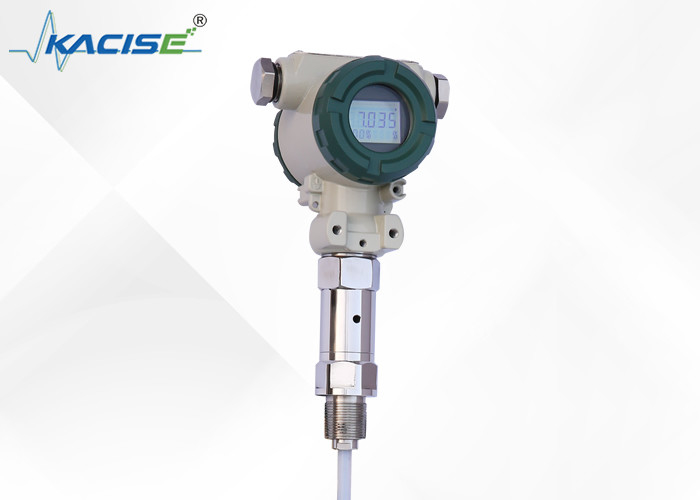

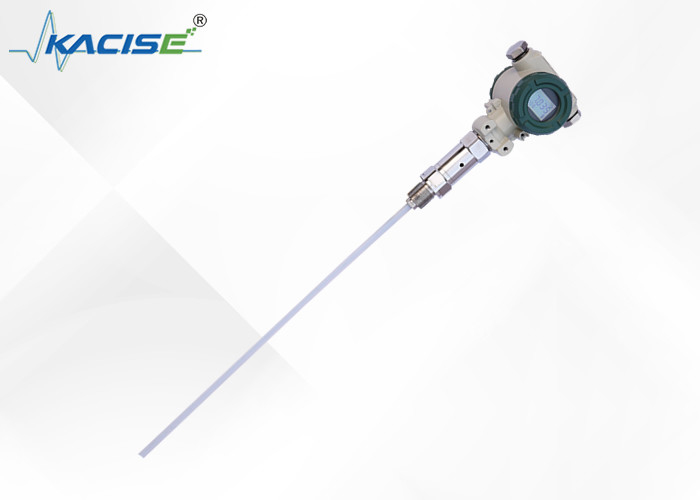

316 Capteur de niveau capacitif en acier inoxydable avec protection IP67 et communication HART pour environnements difficiles

Description du produit :

Le transmetteur de niveau capacitif série KCF600 est conçu pour détecter en continu une variété de liquides dans des conditions difficiles telles qu'une température et une pression élevées, une corrosion élevée, une cristallisation facile et un branchement facile. Il convient pour mesurer l'eau, les solutions acides et alcalines ainsi que le niveau d'eau dans la chaudière.

Ce transmetteur de niveau ne comporte aucune pièce mobile ou flexible, ce qui le rend très fiable et résistant aux chocs. Son installation est simple et offre une haute précision à un coût raisonnable. Dans diverses situations, il est capable de remplacer les transmetteurs de niveau traditionnels à flotteur, à entrée et à pression différentielle.

Les éléments clés du transmetteur de niveau KCF600 utilisent des circuits de détection capacitifs RF avancés qui sont précisément compensés par la température et corrigés pour la linéarité. Cela garantit que la sortie est un signal électrique standardisé (généralement 4 ~ 20 mA). Pour configurer le système, vous pouvez choisir parmi les protocoles de communication HART, CANBUS et 485.

Le transmetteur dispose d'une fonction d'auto-étalonnage qui couvre toute la plage, permettant aux utilisateurs d'effectuer des étalonnages automatiques « zéro » et « plage » à l'aide de deux touches. Cette fonctionnalité permet une adaptation facile à des situations diverses et complexes.

Caractéristiques:

Des structures simples et fiables

Les structures de nos produits sont simples et ne contiennent aucun composant mobile ou élastique. Cette conception garantit une fiabilité élevée et un entretien minimal. Dans des situations normales, aucune réparation régulière, moyenne ou petite, n’est nécessaire.

Variété de sortie de signal

Pour faciliter différentes configurations de système, nos produits offrent une variété d'options de sortie de signal parmi lesquelles les clients peuvent choisir.

Précision des mesures

Nos produits sont pratiques pour mesurer des récipients à haute température et haute pression. Les données mesurées ne sont pas affectées par la température du liquide mesuré, la densité, la forme du récipient ou l'influence de la pression.

Mesure de liquide corsif

Nos produits sont particulièrement adaptés à la mesure des acides, des alcalis et d'autres liquides corrosifs.

Caractéristiques de protection

Nos produits offrent également une protection parfaite contre les surintensités, les surtensions et la polarité de l'alimentation.

Paramètres techniques :

• Plage de détection : 0,01 ~ 30 m
• Précision : niveau 0,2, niveau 0,5
• Plage de pression : -0,1MPa ~ 32MPa
• Température de la sonde : -50 ~ 250 ℃
• Température ambiante : -20 ~ 60 ℃
• Température de stockage : -55 ℃ ~ +125 ℃
• Signal de sortie : 4 ~ 20 mA, 4 ~ 20 mA avec communication HART/485/communication bus CAN
• Tension d'alimentation : 12 ~ 28 V CC (doit être alimenté par la barrière de sécurité)
• Fixation : montage par vis M20 × 1,5, M27 × 2, montage par bride DN25, DN40, DN50. Les spécifications spéciales peuvent être personnalisées
• Matériau en contact avec le fluide : acier inoxydable 316, 1Gr18Ni19Tior ou PTFE
• Stabilité à long terme : ≤0,2 %FS/an,
• Dérive de température : ≤0,02 % FS/℃ (plage de 0 à 70 ℃)
• Niveaux d'explosion : ExiraⅡC T6 à sécurité intrinsèque, Ext II C T5 antidéflagrant
• Protection : IP67
• Paramètres intrinsèquement sûrs : Ui : 28 VDC, Ii : 93 mA, Pi : 0,65 W, Ci : 0,042 uf, Li : 0 mH

Installation et mise en service

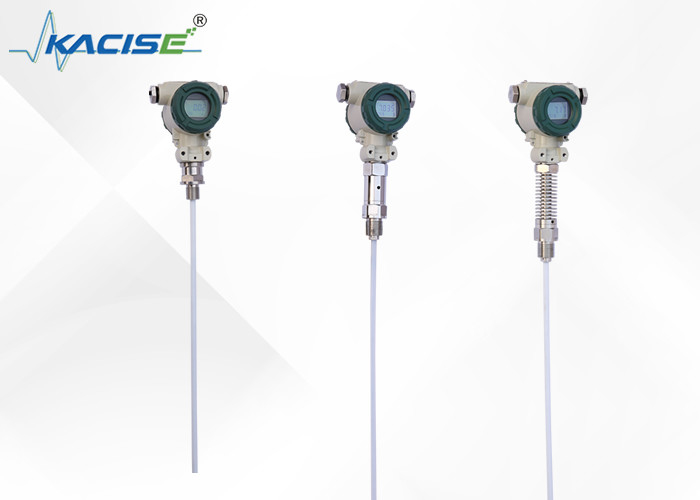

Le transmetteur de niveau à câble et à tige dispose d'une variété de moyens fixes pour s'adapter aux différentes conditions du site. Lorsque le site ne peut pas fournir les installations de traitement telles que le filetage femelle ou la bride M20 × 1,5, vous pouvez choisir trois méthodes d'installation (support mural, support de tuyaux horizontal et support de tubes vertical, qui vous facilitent l'installation sur site. (Avec photos)

Lors de la mesure de supports à mobilité plus grande, l'utilisateur peut choisir la fixation du poids afin d'éviter que le capteur ne se balance violemment, ce qui peut jouer le rôle de stabilité du capteur. Les objets lourds doivent être placés au fond du conteneur lors de l'ajout de poids, afin de ne pas casser le fil du capteur.

Lorsque les conditions du site sont mauvaises, l'utilisateur doit utiliser le bouclier du capteur pour protéger le capteur afin d'éviter tout dommage causé par un corps étranger ou affecter la précision de la mesure.

Si les conteneurs ne sont pas métalliques, nous devons placer le boîtier du transmetteur avec un accès filaire au fond du conteneur lors de l'utilisation d'un transmetteur de niveau à tige KCF600 ; sinon la mesure n'est pas précise.

Ce produit a été calibré en usine ; Le besoin d'ajustement sur le terrain peut prendre les méthodes suivantes :

R : Méthode de débogage de circuit intelligent :

Site-zéro ----- Lorsque le niveau de liquide est situé à l'endroit le plus bas, maintenez enfoncées les touches « Z » et « S » pendant 8 secondes après le même relâchement, puis cliquez sur la touche « Z », le courant de sortie est automatiquement ajusté à 4 mA.

Site - rempli ------ Lorsque le niveau de liquide est au plus haut, en maintenant enfoncées les touches "Z" et "S" pendant 8 secondes après le même relâchement, puis cliquez sur la touche "S", le courant de sortie est automatiquement ajusté à 20 mA.

B : Méthode de débogage du circuit analogique :

Lorsque le niveau de liquide atteint la limite suivante, utilisez le tournevis tournant lentement le potentiomètre "Z", observez les lectures de l'ampèremètre proches de 4 mA.

Lorsque le niveau de liquide est dans la limite supérieure, utilisez le tournevis en tournant lentement le potentiomètre "S" et observez les lectures de l'ampèremètre proches de 20 mA.

Et faites-le fonctionner 2 à 3 fois plus, jusqu'à ce que le zéro et la plage soient précis à 4 mA et 20 mA. Après réglage, serrez le couvercle de l'émetteur.

Note:

1. Les produits sont fournis avec la certification du produit et le manuel, qui contiennent le numéro de produit, les paramètres techniques, le schéma de câblage et la date de fabrication, veuillez vérifier pour éviter l'erreur.
2. L'installation doit être basée sur la connexion du produit et les types de filetage, vérifiez que l'interface du site est cohérente avec l'interface du produit ou non. Serrez lentement le raccord fileté, faites attention à l'étanchéité, le couple ne peut pas être ajouté directement au boîtier de l'émetteur et ne peut être ajouté qu'à l'interface de l'émetteur à six parties.
3. Le câblage doit être strictement conforme aux instructions de l’entreprise.
4. Ce produit est un instrument de conversion d'énergie de précision, interdit le démontage, la collision, la chute et le rejet dur du jeu.
5. L'émetteur fonctionne immédiatement après la mise sous tension, mais la sortie peut être stable après 30 minutes d'échauffement.
6. Utilisation anormale, coupe l'alimentation, vérifie ou contacte directement notre service technique.
7. Le transport et le stockage doivent être restaurés dans l'emballage d'origine et stockés dans un entrepôt frais, sec et ventilé.
8. Le processus d'installation doit faire attention à éviter la rupture de la peau du fil du capteur.
9. Lors de l'installation du fil du capteur, la distance par rapport à la paroi de la piscine doit être d'au moins 10 cm au-dessus, sinon la mesure ne serait pas précise.
10. La ligne de mise à la terre de toute la structure en PTFE et le niveau de la tige doivent être conduits avec des fluides mesurés ; sinon la mesure ne serait pas précise.
11. Le site d'installation doit prendre des mesures efficaces de protection contre la foudre.
12. Les boîtiers de tout émetteur de cette série doivent être mis à la terre ; la résistance de mise à la terre doit être inférieure à 4 Ω.
13. La barrière de sécurité doit être certifiée antidéflagrante ; ses exigences d'installation doivent suivre les exigences des instructions.
14. Lorsque l'émetteur est utilisé dans la zone « 0 », les transformateurs de puissance alimentés par la barrière doivent répondre aux exigences de GB3836.4-2000 NO. 8.1.

Applications :

• Industrie pétrolière et gazière : le compteur de niveau de fluide Kacise est une solution parfaite pour mesurer les niveaux de carburant dans les réservoirs et les pipelines. Le capteur capacitif de niveau de carburant peut détecter les changements de niveaux de carburant avec une grande précision, ce qui facilite la surveillance de la consommation de carburant et prévient le vol de carburant.
• Industrie chimique : le compteur de niveau de fluide est idéal pour mesurer les niveaux de liquide dans les réacteurs chimiques, les réservoirs de stockage et les pipelines. Le matériau PTFE mouillé garantit que le produit est très résistant à la corrosion et aux dommages causés par les produits chimiques agressifs.
• Industrie du traitement de l'eau : le compteur de niveau de fluide Kacise convient à la mesure des niveaux d'eau dans les châteaux d'eau, les usines de traitement de l'eau et les canalisations. Le capteur de niveau d'eau capacitif peut détecter les changements de niveaux d'eau avec une grande précision, ce qui facilite la surveillance de la consommation d'eau et évite les pénuries d'eau.

L'indicateur de niveau de fluide présente une excellente dérive de température et une stabilité à long terme, garantissant le maintien de lectures précises au fil du temps. La dérive de température du produit est ≤0,02 %FS/℃ (plage de 0～70℃) et la stabilité à long terme est ≤0,2 %FS/an.

Le compteur de niveau de fluide a une plage de pression de -0,1 MPa à 32 MPa, ce qui le rend adapté à une utilisation dans une large gamme d'applications industrielles. Le produit est disponible avec différents signaux de sortie, notamment 4 ~ 20 mA, 4 ~ 20 mA avec communication HART/485/communication par bus CAN.

Le compteur de niveau de fluide est disponible à l'achat en cartons, avec une quantité minimum de commande de 2. Le produit est livré dans les 5 jours ouvrables et les conditions de paiement nécessitent un paiement à 100 % à l'avance.

Personnalisation :

Le capteur de niveau de liquide capacitif KCF6021-1-625 mm a une plage de 0,01 à 30 M et peut être utilisé pour mesurer le niveau de divers liquides. Il a une dérive de température de ≤0,02 % FS/℃ dans la plage de 0 à 70 ℃ et peut fonctionner à des températures allant de -20 à 60 ℃. Le produit a un indice de protection IP67 et peut être utilisé dans des environnements difficiles.

Assistance et services :

• Assistance en cas de problème pour tout problème ou problème avec l'appareil
• Services de réparation et de maintenance de l'appareil
• Documentation technique et manuels d'utilisation
• Mises à jour du micrologiciel et du logiciel
• Formation et éducation sur la façon d'utiliser et d'entretenir l'appareil
• Assistance garantie et post-garantie

Emballage et expédition :

L'indicateur de niveau de fluide est emballé dans une boîte en carton robuste avec des inserts en mousse pour protéger le produit pendant le transport et la manipulation. La boîte est étiquetée avec le nom du produit, l'image et les spécifications.

Expédition:

Le compteur de niveau de fluide est expédié via un service de messagerie fiable qui garantit une livraison rapide et sûre. La boîte d'expédition comporte l'adresse du destinataire, le numéro de suivi et d'autres informations d'expédition nécessaires.
