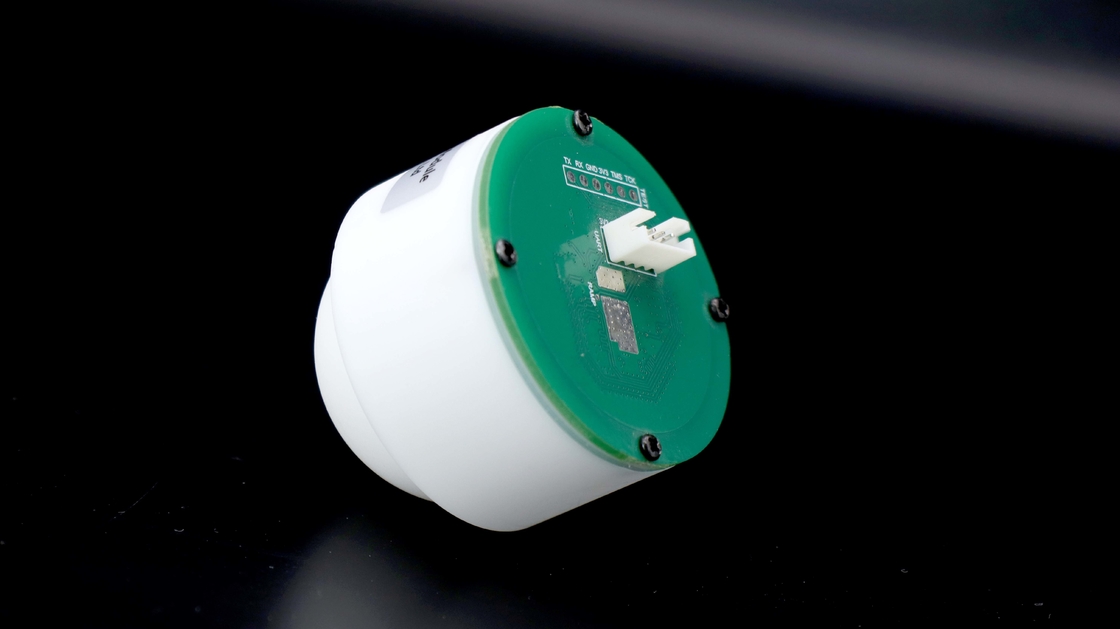

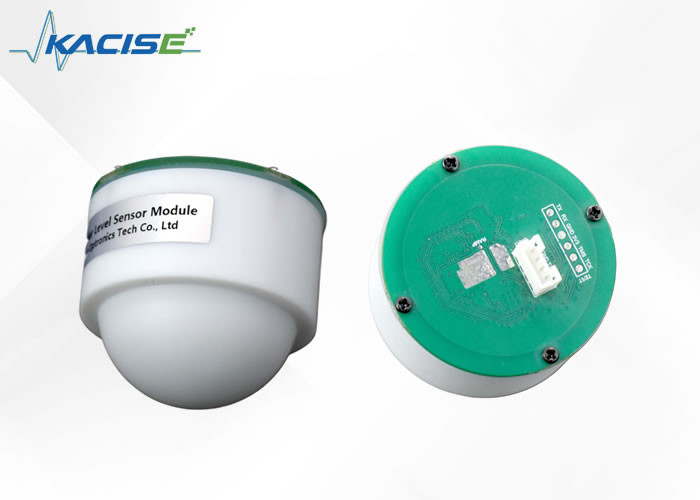

Capteur de niveau radar de fréquence 80 GHz avec courant 12 V 30 mA et communication RS485 pour la surveillance du niveau du réservoir

Capteur de niveau radar de fréquence 80 GHz avec courant 12 V 30 mA et communication RS485 pour la surveillance du niveau du réservoir

Capteur de niveau radar de surveillance du niveau du réservoir

Capteur de niveau radar 12V

Capteur de niveau radar de 30 MA

Place of Origin:

CHINA

Nom de marque:

KACISE

Certification:

CE

Model Number:

KLM800

Nous contacter
Demandez un devis
Détails du produit
Température de fonctionnement:
-20 ~ 70 ℃
Largeur du faisceau d'antenne:
± 2,75°
Fréquence de mesure:
80 GHz
Tension d'alimentation:
9 à 24 V
Courant de fonctionnement:
12V 30MA
Précision de la mesure de distance:
± 2 mm
Communication:
RS485
Modèles de produits:
KLM800_485
Mettre en évidence:

Capteur de niveau radar de surveillance du niveau du réservoir

,

Capteur de niveau radar 12V

,

Capteur de niveau radar de 30 MA

Conditions de paiement et d'expédition
Minimum Order Quantity
2
Prix
120
Packaging Details
Carton
Payment Terms
100% payment in advance
Description du produit
Description du produit :

Le composant radar à ondes millimétriques est une combinaison d'une unité radiofréquence, d'une unité de traitement et d'une antenne à carte imprimée. Son objectif est de détecter des cibles en pénétrant à travers des obstacles tels que la lumière, la pluie, la poussière, le brouillard, le gel, etc. Ce capteur est petit mais très efficace avec une fonctionnalité 24h/24 et 7j/7. Il est doté de fonctionnalités telles qu’une intégration élevée, une petite taille et une interface flexible.

Le produit radar indicateur de niveau est développé sur la base de la technologie radar à ondes millimétriques, qui mesure la hauteur de l'antenne radar par rapport au niveau de liquide. Il est largement utilisé pour mesurer les ressources en eau telles que les rivières et les réservoirs. Il est également utilisé pour les mesures de niveau de réservoir et de niveau d'eau.

Les types de modules suivants peuvent être dérivés des composants de ce produit :

  • Le module de télémétrie radar se compose d'une puce haute fréquence 80G qui prend en charge la télémétrie dans différentes conditions de travail telles que l'état solide et liquide.
  • Les utilisateurs peuvent configurer l'antenne à lentille en fonction de leurs besoins environnementaux spécifiques.
  • Ce produit est couramment utilisé dans diverses industries telles que l’ingénierie de conservation de l’eau, les usines de traitement des eaux usées et les usines de produits chimiques pétroliers.
Caractéristiques:
  • Haute intégration
  • Petit volume
  • Interface flexible
  • Il peut détecter des cibles à travers des obstacles tels que la lumière, la pluie, la poussière, le brouillard ou le gel.
  • Des petits capteurs qui fonctionnent toute la journée
Paramètres techniques :
Numéro de modèle KLM800_485
Fréquence de mesure 80 GHz
Moyens de communication RS_485
Fréquence d'acquisition 160 ms/configurable
Courant de fonctionnement 12V 30MA
Précision de la mesure de distance ±2mm
Protocole de communication modbus
Largeur du faisceau d'antenne ±2,75°
Tension d'alimentation 9-24V
Plage de mesure 3 m;10 m;20 m;40 m
Dimensions des modules

47 mm de diamètre

64 mm de diamètre

Humidité de travail 0~95%
Température de fonctionnement -20 ~ 70 ℃

Dimensions:

Capteur de niveau radar de fréquence 80 GHz avec courant 12 V 30 mA et communication RS485 pour la surveillance du niveau du réservoir 0

Capteur de niveau radar de fréquence 80 GHz avec courant 12 V 30 mA et communication RS485 pour la surveillance du niveau du réservoir 1Capteur de niveau radar de fréquence 80 GHz avec courant 12 V 30 mA et communication RS485 pour la surveillance du niveau du réservoir 2

Applications :
  • Enquête sur la conservation des rivières, des réservoirs et autres eaux
  • Mesure du niveau du réservoir et du niveau d'eau
  • Projet de conservation de l'eau
  • Plan de traitement des eaux usées
  • Usine chimique pétrolière
Alimentation et communication

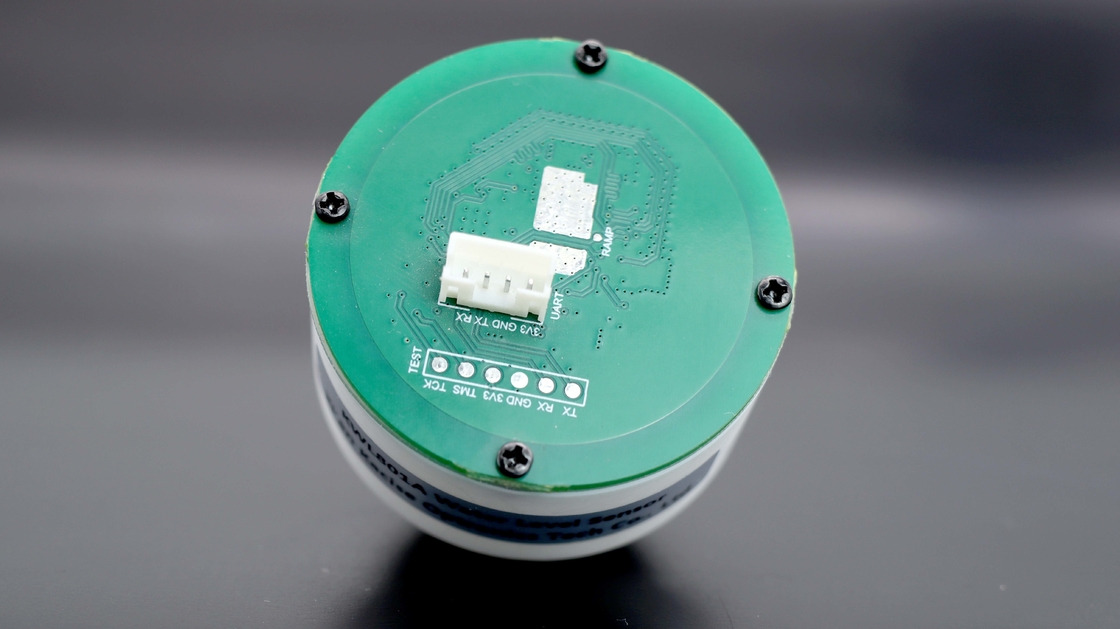

L'interface du module est illustrée dans la figure suivante :

Interface Nom Fonction
1 Téléchargez la bouche Pour la mise à niveau du micrologiciel STLINK et le débogage de simulation
2 Port d'alimentation Alimentation 3,3 V, GND
3 Port série Utilisé pour chronométrer l'émission de commandes
Instructions d'installation de l'équipement

Lors de l'installation du module, essayez de le maintenir fixe pour éviter la gigue du module et garder l'environnement aussi ouvert que possible.

  1. La distance entre le module et la surface de l'eau est supérieure à 30 cm pour garantir que la face avant du module (surface de l'antenne) est parallèle au niveau de liquide de mesure ;
  2. La distance entre le module et le bord du bassin, le bord de la piscine, le bord du barrage de la rivière et le bord de la piscine est supérieure à 1 mètre ;

3. Choisissez le moins volatile l'emplacement du module d'installation (essayez de ne pas l'installer dans le port d'injection et l'ondulation de sortie est grande, l'ondulation, plus la précision de mesure est grande, pire).

4. Schéma d'installation

Capteur de niveau radar de fréquence 80 GHz avec courant 12 V 30 mA et communication RS485 pour la surveillance du niveau du réservoir 3

Garantie dans le cadre du faisceau sans distractions, telles que les berges de la rivière.

Points à noter

  1. L'installation du module doit rester constante autant que possible, éviter la gigue du module, l'environnement environnant pour s'ouvrir autant que possible.
  2. La distance entre le module et la surface de l'eau est supérieure à 30 cm pour garantir que la face avant du module (surface de l'antenne) est parallèle au niveau de liquide de mesure
  3. La distance entre le module et le bord du réservoir, le bord de la piscine, le bord du barrage de la rivière et le bord de la piscine est supérieure à 0,5 mètre ;
  4. choisissez moins l'emplacement du module d'installation est volatile (essayez de ne pas l'installer dans le port d'injection et l'ondulation de sortie est grande, l'ondulation, plus la précision de la mesure est grande, pire))

Capteur de niveau radar de fréquence 80 GHz avec courant 12 V 30 mA et communication RS485 pour la surveillance du niveau du réservoir 4

Un protocole de communication sur port série
Tête de cadre (1B) 0XFF
Mesurer le licenciement (4B) Mesure de la hauteur (de type virgule flottante, en centimètres)
Vérifiez et (1 b) Le résultat de la mesure est arrondi, et l'octet de poids fort et l'octet de poids faible sont additionnés et l'octet de poids faible est pris comme somme de contrôle.

Par exemple, les données envoyées sont FF 2A 4B 90 42 47, où FF est l'en-tête de trame, les 4 octets du milieu "2A 4B 90 42" sont les informations de distance et la fin de la taille définit ses vraies informations sur 42 90 4B 2A (type à virgule flottante hexadimale), qui est convertie en décimal 72,1468 cm.

47 est une somme de contrôle, son calcul est le suivant :

Tout d'abord, convertissez la distance en virgule flottante 72,1468 uint32_t entier (4 octets) en 72, en niveau bas sur deux octets 0 (HEX 0), bas de 72 (HEX 48) comme somme de contrôle en tant que tête de trame basse, haut + + entier entier pour prendre 8 bits bas, (FF + 0 x00 + 0 x48) et 0 x47 x00ff = 0.

Ajouter : mode test SScom

Peut être testé en utilisant un port série pour aider (main SScom) :

  1. Utilisez le module de port série USB connecté à l'interface USB de l'ordinateur, ouvrez le logiciel de débogage série SSCOM, choix
  2. Le bon port ;
  3. Envoyez AT + TLVS = 1 n, pour convertir la chaîne de sortie, selon l'envoi de la commande
  4. "À + DÉBUT n" ;
  5. La chaîne de sortie

Capteur de niveau radar de fréquence 80 GHz avec courant 12 V 30 mA et communication RS485 pour la surveillance du niveau du réservoir 5

Remarque : le débit en bauds par défaut est de 9 600. Si vous ouvrez une chaîne sans côté droit de SSCOM, cliquez sur l'extension à droite de "Enregistrer les paramètres" pour l'afficher.

Spécification d'instruction commune
AT+STARTn Lancez la commande
AT+RESETn Commande de réinitialisation
AT+BAUD=9600n Commande de débit en bauds
À+TEMPS =160n Cycle d'images (c'est-à-dire modifier l'intervalle de sortie)
AT+LIREn Vérifiez que la configuration commune est correcte
AT+TLVS=1n Modifier la sortie (la valeur par défaut est 0 en hexadécimal)

Remarques :

Dans l'état de fonctionnement du MCU, pour configurer, envoyez d'abord la commande de réinitialisation (interrompez le travail), personnalisez la commande d'entrée, puis envoyez la commande de réinitialisation (rendez la configuration effective) et envoyez la commande de démarrage.

Le protocole de communication MODBUS RTU
1. Instructions de configuration : code de fonction 0 x10
(1)Rrestaurer les paramètres d'usine

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres Longueur des données Données CRC
0x7F 0x10 0x10 00 0x00 01 0x02 0x00 00 0x9E 33

Définition des données : 0 pour restaurer les paramètres d'usine, 1 pour redémarrer le programme.

Données de réponse :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x10 0x10 00 0x00 01 0x0F 17

Exemples :

Demande : 7 f 10 10 00 00 02 00 00 9 e 33 01

Réponse : 7f 10 10 00 00 0f 17 01

Où la partie données 00 00 signifie restaurer les paramètres d'usine.

(2) À partir de l'adresse de la machine

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres Longueur des données Données CRC
0x7F 0x10 0x20 01 0x00 01 0x02 0x00 01 0x6E 21

Définition des données : plage de valeurs 1 à 247.

Données de réponse :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x10 0x20 01 0x00 01 0x51 D7

Exemples :

Demande : 7F 10 20 01 00 01 02 00 01 6E 21

Réponse : 7 f 10 20 01 00 01 51 D7

La partie données 00 01 indique que l'adresse de l'esclave est définie sur 1.

(3)Plage de mesure

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres Longueur des données Données CRC
0x7F 0x10 0x20 46 0x00 02 0x04 0x00 00 41 30 0x40 19

Définition des données : la valeur des données est des données flottantes, l'unité est en mètres, la valeur de longueur des données est de 4 octets, le format des données est de 16 bits de données faibles à l'avant, 16 bits de données élevés à l'arrière.

Données de réponse :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x10 0x20 46 0x00 02 0xA1C3

Exemples :

Demande : 7 46 00 02 04 f 10 20 00 00 41 30 au 40 19

Objet : 7F 10 20 46 00 02 A1 C3

00 00 41 30 dans lequel la partie des données des données à virgule flottante est de 11 mètres.

(4) Mesurer l'intervalle de temps

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres Longueur des données Données CRC
0x7F 0x10 0x20 2E 0x00 01 0x02 0x03 E8 0xA8C0

Définition des données : définissez l'intervalle de temps de collecte des données du compteur de niveau d'eau, l'unité en ms, et la valeur minimale est de 100 ms.

Données de réponse :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x10 0x20 2E 0x00 01 0x60 1E

Exemples :

Demande : 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Réponse : 7F 10 20 2E 00 01 60 1E

Parmi eux, la partie données 03 E8 est convertie en décimal 1000, c'est-à-dire que l'intervalle d'acquisition des données est fixé à 1000 ms.

(5) Débit en bauds de communication

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres Longueur des données Données CRC
0x7F 0x10 0x20 02 0x00 01 0x02 0x25 80 0xB4 E2

Données de réponse :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x10 0x20 02 0x00 01 0xA1 D7

Exemples :

Demande : 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Réponse : 7F 10 20 02 00 01 A1 D7

La partie données 28 80 signifie que le débit en bauds de communication est réglé sur 9600.

2.Instruction de requête : code de fonction 0x03
(1) À partir de l'adresse de la machine

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x03 0x20 01 0x00 01 0xD4 14

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x02 0x00 01 0x51 8E

Définition des données : plage de valeurs 1 à 247.

Exemples :

Demande : 7 f 03 01 00 20 01 D4 14

Réponse : 7 f 03 02 0 01 51 8 e

La partie données 00 01 signifie que l'adresse de l'esclave est 1.

(2) Capacité de portée

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x03 0x20 46 0x00 02 0x24 00

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x04 0x00 00 41 30 0x54 70

Définition des données : la valeur des données est des données flottantes, l'unité est en mètres, la valeur de longueur des données est de 4 octets, le format des données est de 16 bits de données faibles à l'avant, 16 bits de données élevés à l'arrière.

Exemples :

Demande : 7 46 f 03 20 00 00 02 24

Réponse : 7 f 03 04 00 00 41 30 54, 70

La partie de données 00 00 41 30 est convertie en données à virgule flottante, soit 11 mètres.

(3) Débit de communication en bauds

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x03 0x20 02 0x00 01 0x24 14

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x02 0x28 80 0x8D 7E

Exemples :

Demande : 7 f 20 00 02 03 01 24 14

Objet : 7F 03 02 25 80 8B 7E

La partie données 28 80 signifie que le débit en bauds de communication est de 9600.

(4) Mesurer l'intervalle de temps

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x03 0x20 2E 0x00 01 0xE5 D0

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x02 0x03 E8 0x90F0

Définition des données : définissez l'intervalle de temps de collecte des données du compteur de niveau d'eau, l'unité en ms, et la valeur minimale est de 100 ms.

Exemples :

Demande : 7F 03 20 2E 00 01 EF C3

Réponse : 7f 03 02 90 F0 03 E8

Parmi eux, la partie de données 03 E8 a été convertie en décimal 1000, indiquant que l'intervalle d'acquisition des données était de 1000 ms.

(5) Interroger les résultats des mesures

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x04 0x0A 0F 0x00 02 0x48 0E

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x04 0x04 0x04 19 3F 9E 0x25 2C

Définition des données : la valeur des données est une donnée de type Float, l'unité est le mètre. La valeur de la longueur des données est de 4 octets, le format de données pour les 16 bits de données faibles dans l'ancien, les données élevées de 16 bits derrière. La signification du résultat de la mesure est associée au type de mesure et la valeur par défaut est le niveau d'eau.

Exemples :

Demande : 7 4 0 fa 48 0 0 f 00 02 e

Réponse : 7f 04 04 04 19 3f 9 e 25 2c

La partie de données 04 19 3F 9E est convertie en données à virgule flottante de 1,2345 mètres.

19049 e3f, en un seul endroit, avec position haute droite.

(6)Version de requête

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0x7F 0x03 0x20 04 0x00 02 0x48 14

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x04 0x20 23 05 12 0x1D 63

Définition des données : les données sont au format de codage BCD, 0x20 0x23 0x05 0x12, ce qui signifie les données 20230512.

(7)Dispositifs de requête d'adresse de diffusion

Commande de requête :

Adresse de l'appareil Code de fonction Adresse de départ Nombre de registres CRC
0xFF 0x03 0x20 01 0x00 01 0xCB D4

Données de réponse :

Adresse de l'appareil Code de fonction Longueur des données Données CRC
0x7F 0x03 0x02 0x00 7F 0xD1 AE

Définition des données : 0x7F dans les données est l'adresse 485 de l'appareil.

Assistance et services :
  • Assistance à l'installation et à la configuration
  • Problèmes et diagnostics
  • Services de réparation et de remplacement
  • Documentation et ressources techniques
Emballage et expédition :

Emballage du produit :

Le capteur accéléromètre sera emballé dans une boîte en carton solide avec un matériau de rembourrage pour éviter tout dommage pendant le transport. La boîte sera également étiquetée avec le nom du produit et toutes les instructions de manipulation nécessaires.

Expédition:

Le produit sera expédié par voie terrestre standard, sauf si une expédition accélérée est demandée et payée par le client. Les frais de port seront calculés en fonction de la destination et du poids du colis. Les clients recevront un numéro de suivi une fois le colis expédié.

Envoyez votre demande directement à nous

Politique de confidentialité Chine Bonne qualité capteur de qualité de l'eau Le fournisseur. 2018-2026 Xi'an Kacise Optronics Co.,Ltd. Tous les droits réservés.
