Détection de méthane au laser compact / Sécurité industrielle avec faible limite de détection 0,2% VOL

Introduction au projet

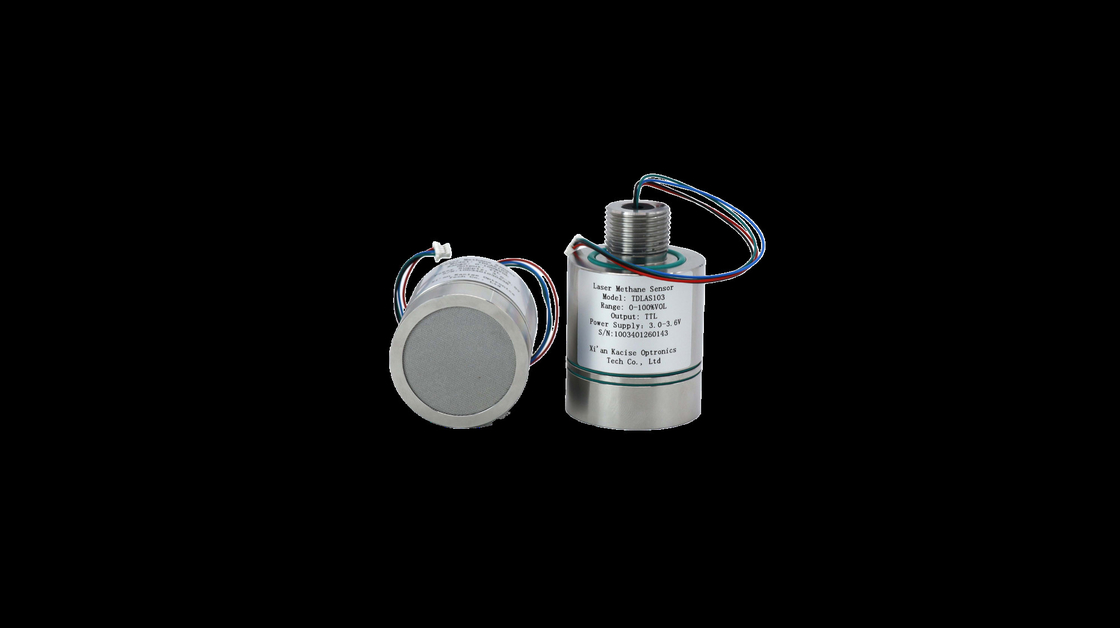

Développé à l'aide de TD-LAS, le capteur de méthane de 3,3 V repose sur un laser de 1653,7 nm pour détecter le méthane via son absorption distinctive du "spectre d'empreintes digitales",offrant une résistance aux interférences de la vapeur d'eau ou d'autres gazEn combinant des techniques d'absorption directe et de modulation de la longueur d'onde avec une structure optique de type "N", il obtient une longue trajectoire d'absorption, une sensibilité et une précision élevées.Le laser à basse température et le photodétecteur, associé à un algorithme de compensation de température, améliorer sa capacité d'adaptation à l'environnement.Ses caractéristiques de communication et d'installation standard le rendent largement compatible pour la surveillance du méthane dans les, l'exploitation minière et les applications souterraines.

Caractéristique

• les personnes âgéesHaute précision de détection

Technologie de modulation directe et de longueur d'onde combinée à une conception de trajectoire optique pliée, erreur de mesure ≤ ± 6% valeur réelle @ 25°C

• les personnes âgéesUne bonne adaptabilité à l'environnement

Algoritme de correction de compensation de température large, peut répondre à une application de -40 ~ + 70 °C

• les personnes âgéesForte résistance aux interférences

technologie de détection de l'absorption laser du méthane "spectre d'empreintes digitales", anti-empoisonnement, anti-vapeur d'eau et autres interférences gazeuses;

• les personnes âgéesProtection structurelle renforcée

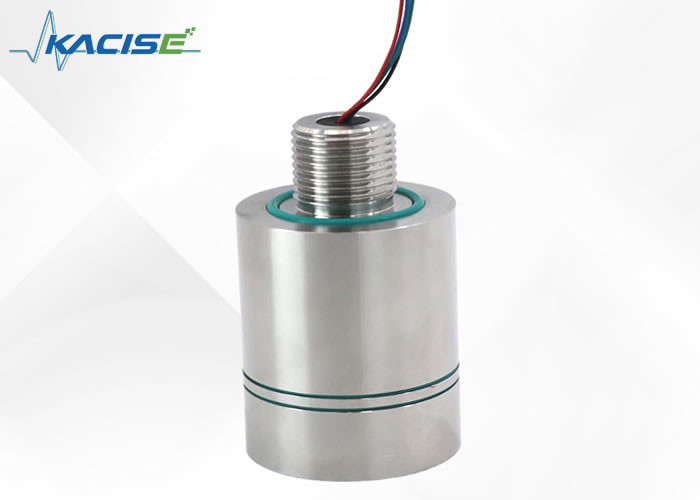

Conception en acier inoxydable, répondant au niveau de résistance aux explosions Exia IIC T6 Ga

• les personnes âgéesFaible coût

Longue durée de vie, faible consommation d'énergie, conception modulaire, facile à intégrer

Les dimensions

Paramètres techniques:

Applications:

a) Le capteur produit en continu la concentration de méthane mesurée, la température mesurée, la pression mesurée, l'intensité du signal laser,la température de fonctionnement du laser et le code de défaut par le port série TTL standard;

b) Il dispose d'une fonction d'auto-test, qui peut détecter si le laser, le détecteur photoélectrique et le capteur de stabilisation de tension sont normaux, ce qui aide à éliminer le point de défaillance.

Interface et définition de la communication

Formation de l'interface: SH1.0mm/4P

Longueur du câble: 200 mm

Protocole de communication

(1) Configuration de l'interface de communication

Port série UART: taux de Baud: 115200, bits de données: 8 bits,

Bit d'arrêt: 1 bit, bit de parité: pas de contrôle

(2) Description du protocole de communication

Une fois le capteur allumé, il passe par une période de pré-traitement (6-10s) puis commence à produire périodiquement (1Hz) une chaîne de longueur fixe.

Parse des chaînes de sortie (échantillon):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: la tête du châssis;

Plus de 1000.00: valeur de concentration de méthane, à deux décimales réservées, unité % vol;

Plus de 24.0: la température ambiante, en unité °C;

1006.22: la pression de l'environnement, en unité hPa;

16.1: l'intensité de la lumière laser et la plage efficace 3.6 21.6;

006.0: facteur de grossissement, gamme normale de 1,0 à 126.0;

00: codes de défaut

01: signal optique anormal; 02; température ambiante ou pression anormale; signal optique trop fort; 04 anomalie de température du laser;

05: le signal lumineux est trop faible;

13: xor code de vérification

Code de défaut

Précautions à prendre

a) La tension de fonctionnement du capteur est de 3,3 V et le niveau d'interface en série de 3,3 V;

b) le capteur contient des composants optiques de précision, veuillez éviter une collision violente;

c) Environnements de travail: -40°C à +70°C

d) Humidité relative 0­99% RH (sans condensation).

Remarque: la tension de fonctionnement du capteur est de 3,3 V. Il est interdit de brancher au capteur une tension d'alimentation supérieure à 3,6 VDC afin d'éviter tout dommage au capteur.

Soutien et services

L'assistance technique du capteur de gaz comprend une assistance d'experts pour le dépannage et la résolution de problèmes, des services de réparation et d'entretien,et d'étalonnage et d'essais pour garantir des performances précisesNous offrons des manuels de produits et de la documentation, ainsi que des conseils pour la sélection et la personnalisation des produits.

Emballage et expédition
Emballage du produit:
Unité de détection de gaz
Manuel de l'utilisateur
Matériel de montage
Certificat de calibrage
Informations sur l'expédition
Délai de livraison prévu: 5 à 8 jours ouvrables
