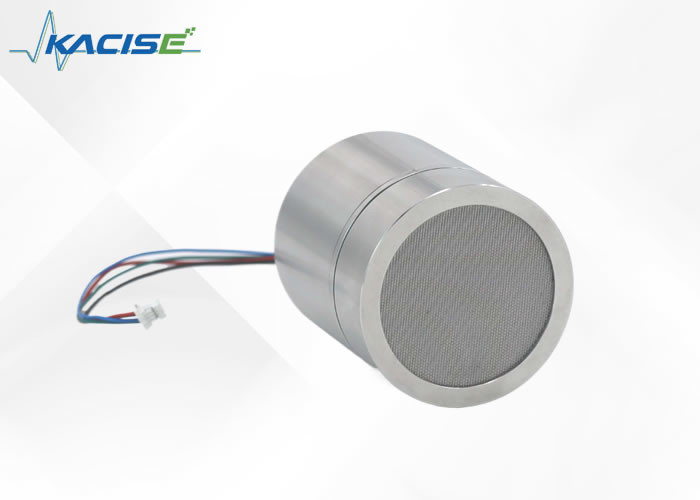

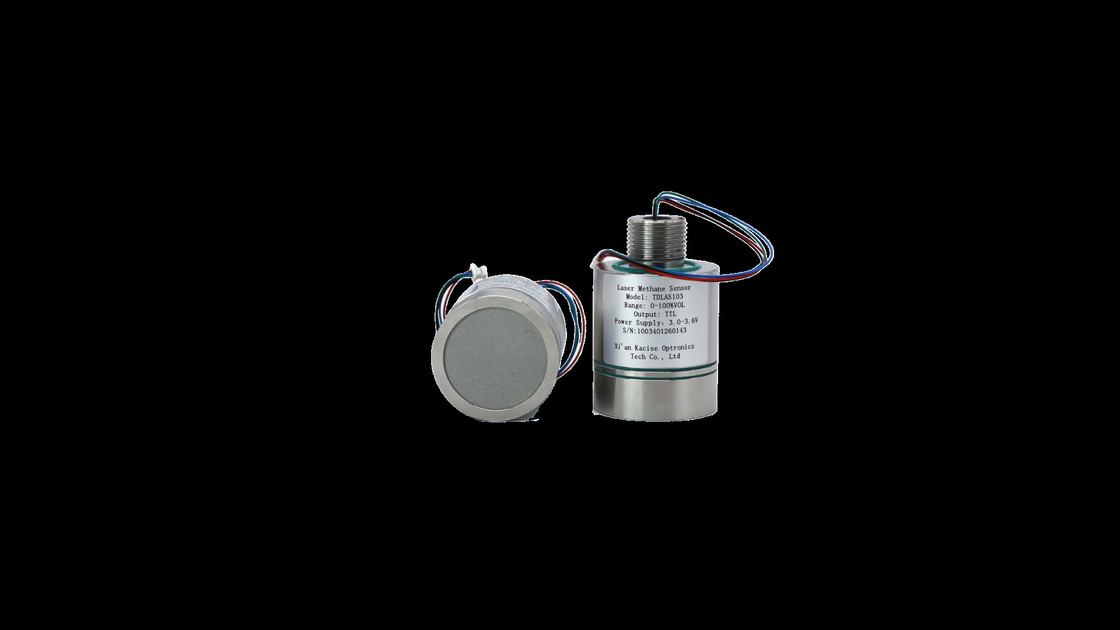

Capteur de détection de gaz de méthane compact à faible puissance avec limite de détection de VOL de 0,2% et résistance à l'explosion Ex Ia IICT6 Ga

Le capteur laser de méthane de 3,3 V est conçu à l'aide de la spectroscopie d'absorption laser à diode accordable (TD-LAS), utilisant un laser de 1 653,7 nm pour détecter le méthane via son absorption distincte de « spectre d'empreintes digitales ». Il résiste aux interférences de la vapeur d’eau ou d’autres gaz. En combinant la technologie d'absorption directe et de modulation de longueur d'onde et en utilisant une structure de chemin optique de type « N », il permet d'obtenir un long chemin d'absorption, garantissant une sensibilité et une précision élevées. Le capteur dispose également d'un laser basse température, d'un photodétecteur et d'un algorithme de compensation de température, le rendant adaptable à divers environnements. Son interface standardisée et son protocole de communication améliorent la compatibilité. Ce composant essentiel des détecteurs de méthane est idéal pour les applications dans les espaces souterrains, la restauration, les secteurs chimiques industriels et les mines de charbon pour la détection des fuites de gaz et les alarmes.

• Haute précision de détection
  Technologie de modulation directe et de longueur d'onde combinée à une conception de chemin optique plié, erreur de mesure ≤ ± 6 % valeur réelle à 25 ℃
• Bonne adaptabilité environnementale
  Large algorithme de correction de compensation de température, peut répondre à une application de -40 ~ + 70 ℃
• Forte anti-interférence
  Technologie de détection d'absorption laser « spectre d'empreintes digitales » de méthane, anti-empoisonnement, anti-vapeur d'eau et autres interférences de gaz ;
• Forte protection structurelle
  Conception matérielle en acier inoxydable, répond au niveau antidéflagrant Exia IIC T6 Ga
• Faible coût
  Longue durée de vie, faible consommation d'énergie, conception modulaire, facile à intégrer

Paramètres techniques :

Interface de communication et définition

Forme d'interface : SH1.0mm/4P
Longueur du câble : 200 mm

Protocole de communication

(1) Configuration de l'interface de communication
Port série UART : Débit en bauds : 115 200, bits de données : 8 bits,
Bit d'arrêt : 1 bit, bit de parité : pas de contrôle
(2) Description du protocole de communication

Une fois le capteur allumé, il passe par une période de prétraitement (6 à 10 s), puis commence à émettre périodiquement (1 Hz) une chaîne de longueur fixe. Le format de chaîne est indiqué dans la figure ci-dessus.
Analyse de la chaîne de sortie (exemple) :
A 000,00 + 24,0 + 1006,22 + 16,1 + 006,0 B 00 13
A : la tête du cadre ;
+000,00 : valeur de concentration en méthane, deux décimales réservées, unité %vol ;
+ 24,0 : la température ambiante, l'unité ℃ ;
1006.22 : la pression ambiante, l'unité hPa ;
16,1 : l'intensité de la lumière laser et la plage effective 3,6 21,6 ;
006,0 : facteur de grossissement, plage normale 1,0-126,0 ;
00 : codes défauts
01 : signal optique anormal ; 02 ; Température ambiante ou pression anormale ; Le signal optique est trop fort ; 04 anomalie de température laser ;
05 : le signal lumineux est trop faible ;
13 : xor vérifier le code

Nos services de capteurs de détecteurs de gaz comprennent une assistance experte en cas de problèmes et de réparations, ainsi que la maintenance, l'étalonnage et les tests pour garantir un fonctionnement précis. Nous fournissons des manuels et de la documentation sur les produits, ainsi que des conseils sur la sélection et la personnalisation des produits. Notre objectif est de fournir un service de premier ordre pour garantir le fonctionnement efficace et fiable de vos détecteurs de gaz.

Emballage du produit :
Unité de capteur de détecteur de gaz
Manuel d'utilisation
Matériel de montage
Certificat d'étalonnage
Informations d'expédition :
Délai de livraison prévu : 5 à 8 jours ouvrables
