KDF1300 débitmètre à Doppler à ultrasons

1.Introduction au projet

Le débitmètre Doppler ultrasonique est basé sur l'effet Doppler. La sonde envoie un faisceau d'ondes ultrasonores obliquement vers le haut. Les ondes ultrasonores se propagent dans le fluide.Le fluide peut contenir des impuretés telles que des bulles ou des particules (on peut considérer que les impuretés dans le fluide ont la même vitesse que le débit d'eau)Lorsque les ondes ultrasoniques entrent en contact avec les impuretés du fluide, les ondes ultrasoniques réfléchies produisent un décalage de fréquence Doppler Δf.Le décalage de fréquence Doppler Δf est proportionnel à la vitesse de débitLa vitesse de débit du fluide peut être mesurée en mesurant le décalage de fréquence Doppler Δf.

2.Spécifications techniques

3. Dimensions

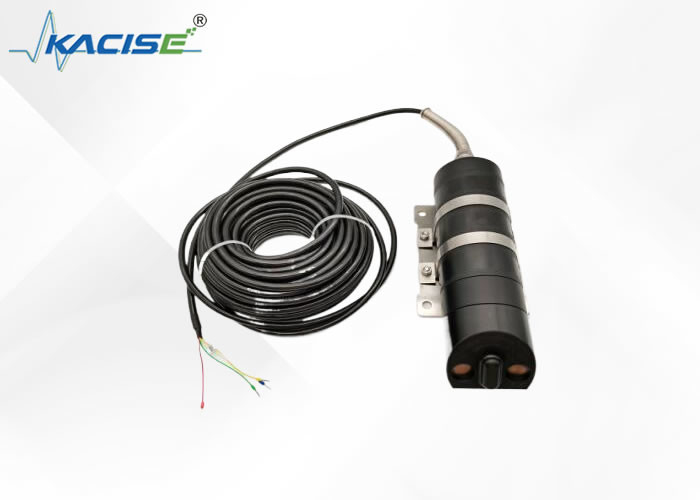

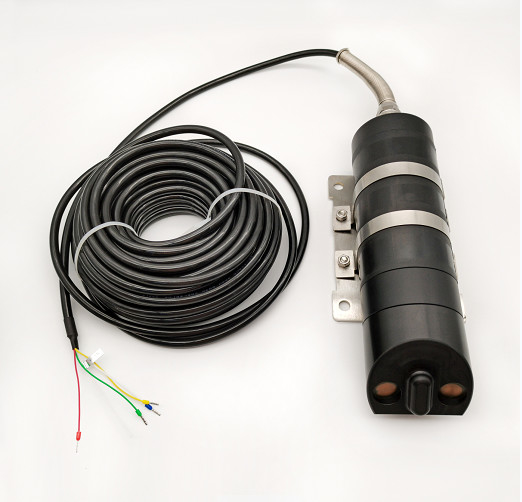

3.1 Image du produit

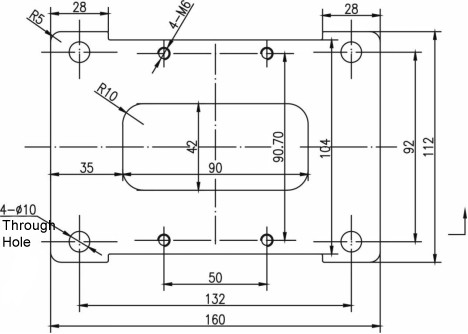

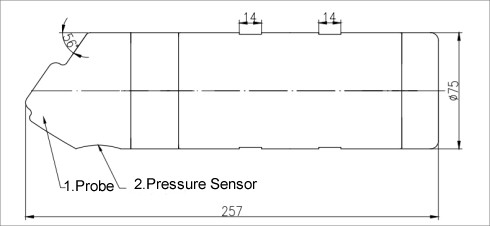

3.2 Dimensions structurelles

4.Application

Un débitmètre Doppler à ultrasons est un dispositif utilisé pour mesurer les débits d'eau dans les tuyaux, canaux ou rivières.

• Surveillance en cas de catastrophe liée aux inondations
• Mesure de la décharge des eaux usées
• Surveillance des rivières naturelles
• Systèmes municipaux d'approvisionnement en eau et de drainage
• Suivi des pertes et des infiltrations d'eau
• Contrôle du processus d'irrigation
• Études sur l'estuaire et les marées
• Pêche et conservation des eaux
• Recherche sur l'érosion côtière
• Surveillance du débit de drainage
• Évaluation du drainage routier
• Études du débit des canaux
• Surveillance des processus fluviaux

5- Le câblage

Le câble d'alimentation

le câble rouge connecté au pôle positif de l'alimentation électrique (12V+ ou 24V+);

fil vert relié au pôle négatif de l'alimentation électrique (12V- ou 24V-);

Le câble de signal:

un câble blanc connecté à RS485A (T/R+);

un câble jaune connecté à RS485B (T/R-);

Une conduite d'air transparente:

※Il doit être maintenu à l'abri de l'atmosphère et faire attention à la protection pendant l'installation., surtout lorsqu'il traverse le tube de filetage, il est nécessaire de le protéger avec du ruban adhésif avant le filetage afin d'éviter que l'eau ne pénètre.il peut provoquer des erreurs de profondeur d'eau et d'autres phénomènes.

Le conduit d'air transparent ne peut pas être plié et l'angle de flexion ne peut pas être inférieur à 90° lors du filetage du tube.
