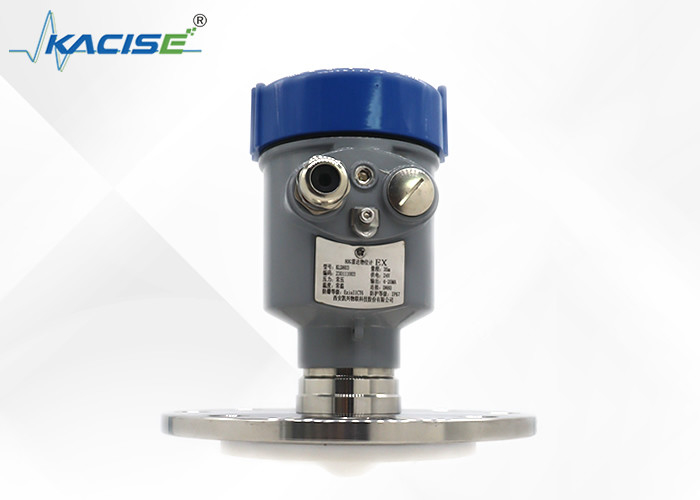

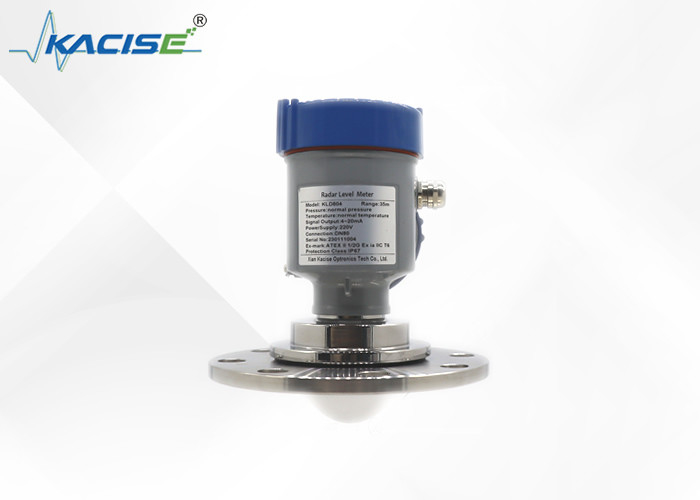

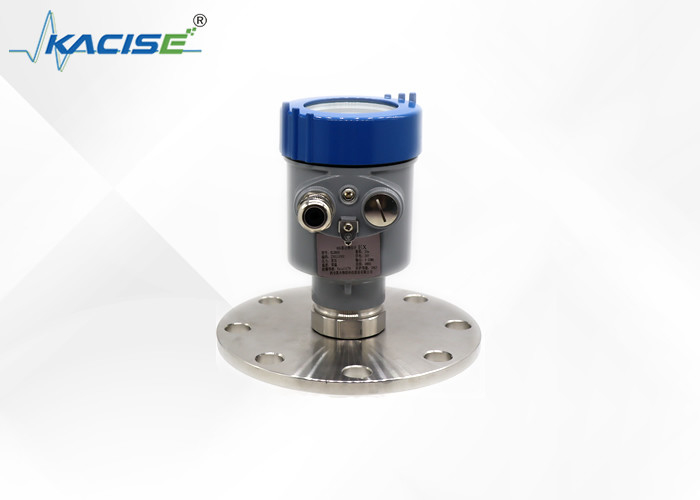

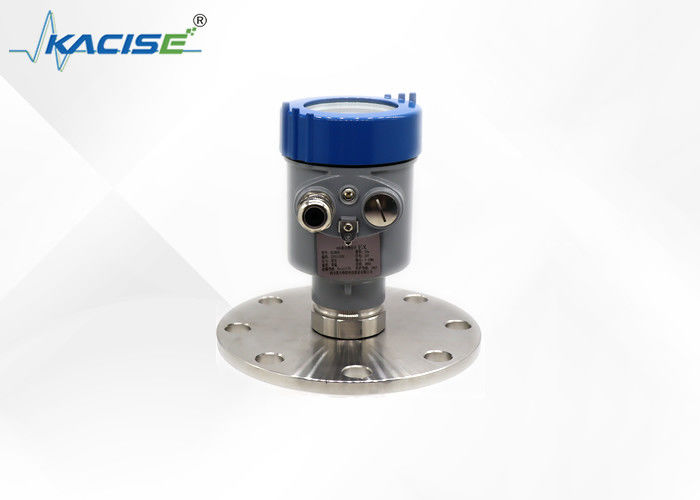

Jauge de niveau radar 80 GHz de haute précision avec portée maximale de 100 m et protection IP67 pour les grands réservoirs de stockage

La jauge de niveau radar de haute précision avec une portée maximale de 100 mètres est utilisée pour la mesure de niveau de grands réservoirs de stockage et d'équipements imposants.

Principe

La jauge de niveau radar de haute précision, possédant une portée maximale de 100 mètres, est un instrument indispensable pour la mesure de niveau des grands réservoirs de stockage et des équipements imposants. Dans les industries telles que le pétrole et le gaz, la pétrochimie et le traitement de l'eau, où de grandes quantités de liquides ou de solides sont stockées dans de vastes réservoirs ou dans des structures imposantes, une mesure de niveau précise est de la plus haute importance. Cette jauge de niveau radar fonctionne sur le principe de l'émission d'impulsions micro-ondes et de l'analyse du temps nécessaire au retour des signaux réfléchis. Sa capacité à atteindre jusqu'à 100 mètres lui permet de couvrir les hauteurs et profondeurs considérables de ces installations de grande envergure. Grâce à sa haute précision, il peut fournir des lectures très précises, garantissant que les niveaux de stocks sont connus avec précision. Cela contribue à une gestion efficace de la chaîne d'approvisionnement, car les entreprises peuvent planifier avec précision la production, la distribution et l'approvisionnement en fonction des niveaux réels. De plus, dans le cas d’équipements imposants, cela contribue à maintenir des conditions opérationnelles optimales en surveillant les niveaux de substances impliquées dans divers processus. La jauge

Fonctionnalité

• Radar à ondes millimétriques, la précision de mesure peut atteindre jusqu'à ± 2 mm et la zone aveugle de mesure minimale est de 0,05 m.
• La taille de l'antenne plus petite permet de mesurer davantage de conditions de travail.
• Une variété d'antennes à lentilles, des angles de lancement plus petits, une énergie plus concentrée, des signaux d'écho plus forts et une fiabilité supérieure à celle des autres produits radar dans les mêmes conditions industrielles et minières.
• Il a une pénétration plus forte et peut être utilisé normalement en cas d'adhérence et de condensation.
• La plage de signal dynamique est plus large et la mesure des supports à faible constante diélectrique est plus stable.
• Plusieurs modes de mesure, réponse radar en mode de mesure rapide

Présentation du modèle

KLD801	Milieu : liquide, non corrosif Plage de mesure : 0,05 m ~ 10/20/30/60/100 m Raccord process : G1½A / 1½NPT filetage / bride ≥ DN40 Température de processus : -40 ～ 80 ℃ Pression de processus : -0,1 ～ 0,3 MPa Taille de l'antenne : antenne d'objectif de 32 mm Matériau de l'antenne : PTFE Précision : ±1 mm Classe de protection : IP67 Fréquence centrale : 80 GHz Angle de lancement : 8° Alimentation: deux fils/DC24V quatre fils/DC12 ~ 24 V quatre fils/AC220V Boîtier : aluminium/acier inoxydable Sortie de signal : deux fils /4...20 mA/protocole HART quatre fils / 4...20mA/ RS485 Modbus
KLD802	Milieu : liquide non corrosif, liquide légèrement corrosif Plage de mesure : 0,1 m ~ 10/20/30/60/100 m Raccordement process : bride ≥ DN80 Température de processus : -40 ～ 110 ℃ Pression de processus : -0,1 ～ 1,6 MPa Taille de l'antenne : antenne d'objectif de 32 mm Matériau de l'antenne : PTFE Précision : ±1 mm Classe de protection : IP67 Fréquence centrale : 80 GHz Angle de lancement : 8° Alimentation: deux fils/DC24V quatre fils/DC12 ~ 24 V quatre fils/AC220V Boîtier : aluminium/acier inoxydable Sortie de signal : deux fils /4...20 mA/protocole HART quatre fils / 4...20mA/ RS485 Modbus
KLD803	Moyen : liquide fortement corrosif, vapeur, mousse Plage de mesure : 0,1 m ~ 10/20/30/60/100 m Raccordement process : bride ≥ DN50 Température de processus : -40 ～ 130 ℃ Pression de processus : -0,1 ～ 2,5 MPa Taille de l'antenne : antenne à objectif de 34 mm (selon la taille de la bride) Matériau de l'antenne : PTFE Précision : ±1 mm Classe de protection : IP67 Fréquence centrale : 80 GHz Angle de lancement : 8° Alimentation: deux fils/DC24V quatre fils/DC12 ~ 24 V quatre fils/AC220V Boîtier : aluminium/acier inoxydable Sortie de signal : deux fils /4...20 mA/protocole HART quatre fils 4...20 mA/RS485 Modbus
KLD804	Milieu : liquide non corrosif, liquide légèrement corrosif Plage de mesure : 0,1 m ~ 10/20/30/60/100 m Raccordement process : bride ≥ DN50 Température de processus : -40 ～ 130 ℃ Pression de processus : -0,1 ～ 1,0 MPa Taille de l'antenne : antenne d'objectif de 76 mm Matériau de l'antenne : PTFE Précision : ±1 mm Classe de protection : IP67 Fréquence centrale : 80 GHz Angle de lancement : 3° Alimentation: deux fils/DC24V quatre fils/DC12 ~ 24 V quatre fils/AC220V Boîtier : aluminium/plastique/acier inoxydable Sortie de signal : deux fils /4...20 mA/protocole HART quatre fils 4...20 mA/RS485 Modbus
KLD805	Milieu : liquide fortement corrosif, vapeur, mousse, haute température. et haute pression Plage de mesure : 0,1 m ~ 10/20/30/60/100 m Raccordement process : bride ≥ DN80 Température de processus : -40 ～ 200 ℃ Pression de processus : -0,1 ～ 2,5 MPa Taille de l'antenne : antenne à objectif de 76 mm (selon la taille de la bride) Matériau de l'antenne : PTFE/remplissage global Précision : ±1 mm Classe de protection : IP67 Fréquence centrale : 80 GHz Angle de lancement : 3° Alimentation: deux fils/DC24V quatre fils/DC12 ~ 24 V quatre fils/AC220V Boîtier : aluminium / plastique / acier inoxydable Sortie de signal : deux fils /4...20 mA/protocole HART quatre fils 4...20 mA/RS485 Modbus
KLD806	Milieu : solide, conteneur de stockage, conteneur de traitement, forte application de poussière Plage de mesure : 0,3 m ~ 10/20/30/60/100 m Raccordement process : bride ≥ DN100 Température de processus : -40 ～ 110 ℃ Pression de processus : -0,1 ~ 0,3 MPa Taille de l'antenne : antenne d'objectif de 76 mm (purge en option) Matériau de l'antenne : PTFE Précision : ±1 mm Classe de protection : IP67 Fréquence centrale : 80 GHz Angle de lancement : 3° Alimentation: deux fils/DC24V quatre fils/DC12 ~ 24 V quatre fils/AC220V Boîtier : aluminium/plastique/acier inoxydable Sortie de signal : deux fils /4...20 mA/protocole HART quatre fils 4...20 mA/RS485 Modbus

Flux de production

Emballage et expédition

Cas

Certificats

Xi'an Kacise est certifié ISO 9001-2008, GJB 9001B-2009, CE, sécurité intrinsèque antidéflagrante et sécurité isolée antidéflagrante, etc., ce qui garantit que nos produits sont conformes aux normes internationales.
Nous sommes spécialisés dans la fabrication d'instruments de mesure de pression, de niveau et de débit et de produits associés depuis 10 ans. Nous disposons d'un personnel technique et de gestion expérimenté, grâce aux efforts de l'ensemble de notre personnel, nous sommes devenus un fabricant professionnel d'instruments de mesure et un fournisseur de solutions. Et nous essayons continuellement d'améliorer la qualité des produits.
Actuellement, le capteur Kacise est déjà exporté vers l'Amérique, l'Espagne, l'Australie, le Chili et 20 autres pays et régions, et a reçu de nombreux retours favorables. Nos distributeurs à l’étranger augmentent également. Nous considérons « des prix raisonnables, un temps de production efficace et un bon service après-vente » comme notre principe et espérons coopérer avec davantage de clients pour un développement mutuel.

Nos prestations

• Votre demande recevra une réponse dans les 24 heures.
• Un personnel bien formé et expérimenté pour répondre à toutes vos demandes dans un anglais courant.
• OEM&ODM, nous pouvons vous aider à concevoir et votre demande sera mise en œuvre.
• Des contrats de distribution sont offerts pour votre conception unique et certains de nos modèles actuels.
• Protection de votre espace de vente, des idées de design et de toutes vos informations privées.
• Des réductions sont offertes en fonction des quantités commandées.
• Nous fournissons des services de réparation payants pour les dommages aux compteurs qui ne résultent pas de problèmes de qualité de fabrication ou de dommages aux compteurs qui ne sont pas couverts par la garantie.

FAQ

1. Q : Quelles informations doivent être fournies àchoisissez le appropriéLa jauge de niveau radar de haute précision avec une portée maximale de 100 mètres est utilisée pour la mesure de niveau des grands réservoirs de stockage et des équipements imposants.?

   R : Veuillez nous fournir :champ d'application, produit, plage de mesure, signal de sortie,pouvoirfournir,température, méthode d'installation, afin que nous puissions choisir le modèle et le devis pour vous rapidement.

2. Q : Êtes-vous une entreprise commerciale ou un fabricant ?

   R : Nous sommes un fabricant agréé ISO, spécialisé dans les instruments de mesure de niveau et de débit.

3. Q : Quel est votre MOQ pour le compteur de niveau radar haute fréquence 80G de la série KLD800 ?

   R : Pour démarrer notre coopération, une commande d’échantillon est acceptable.

4. Q : Quelle est votre date de livraison ?

   R : La date de livraison est d’environ 3 à 15 jours ouvrables après réception du paiement.
