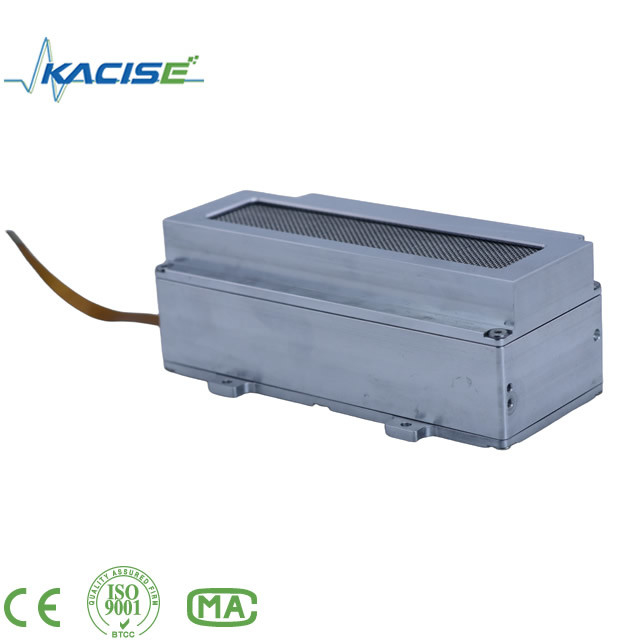

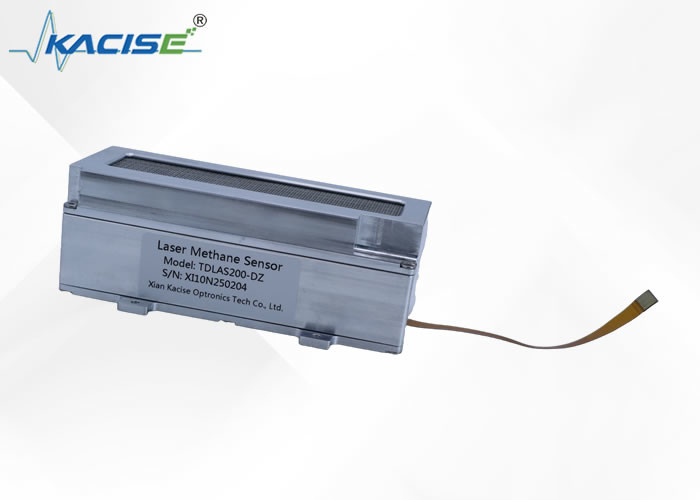

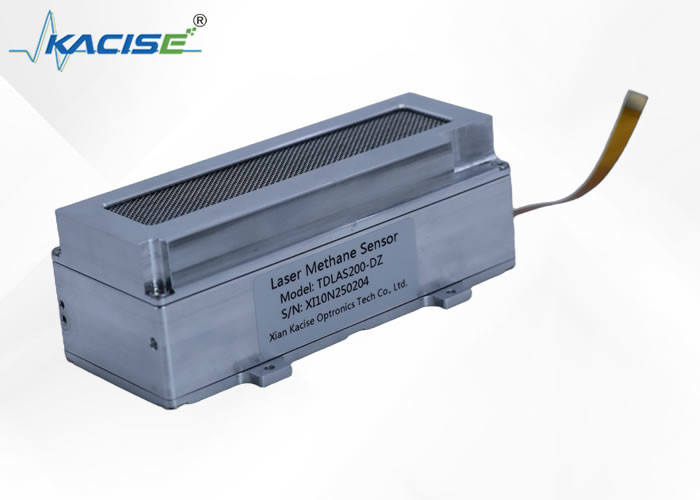

TDLAS200 Capteur laser de méthane à haute sensibilité

1.Introduction

Le capteur laser de méthane de haute sensibilité KACISE TDLAS200 est conçu pour une détection précise du méthane avec une précision inégalée.Utilisation de la technologie de spectroscopie d'absorption au laser à diode réglable (TDLAS), il offre une plage de détection de 0 à 5000 ppm et une limite de détection statique de 0,5 ppm.d'une largeur de l'ordre de 0,01 mmLe capteur dispose d'une cellule de référence intégrée pour l'étalonnage automatique et d'une conception compacte pour une intégration facile.ce qui rend ce capteur idéal pour la sécurité industrielle et la surveillance de l'environnement.

2. Caractéristiques

1. Haute sensibilité, ne répond qu'au gaz cible
2. Cellule de référence intégrée, calibrable automatiquement
3. Facile à intégrer, l'interface numérique produit directement l'état et la concentration

3Principe de mesure

"Les molécules de méthane absorbent la lumière d'une longueur d'onde spécifique".
"La quantité de lumière absorbée par un milieu transparent (masse de gaz méthane) est proportionnelle à l'épaisseur et à la concentration de la masse de gaz" --Loi de Beer-Lambert
Selon les principes physiques ci-dessus, un faisceau de lumière d'une longueur d'onde spécifique peut être utilisé pour pénétrer la masse de gaz méthane qui fuit.la concentration de méthane dans la masse gazeuse peut être mesurée, et il ne réagit qu' au méthane (sélectivité unique).
L'utilisation d'une cellule de détection à réflexions multiples et le passage répété du laser à travers le gaz mesuré peuvent multiplier la sensibilité de détection.

4Paramètres techniques

*1 Veuillez vous assurer que la tension d'entrée de puissance du module n'est pas inférieure à 5V

*2 Recommandation de sélection de la pompe < 500 ml/min

5.Dimensions du module de détection

Dimensions de l'hôte du module de détection: 115 × 59 × 38 mm (à l'exclusion des câbles et des connecteurs à gaz)
