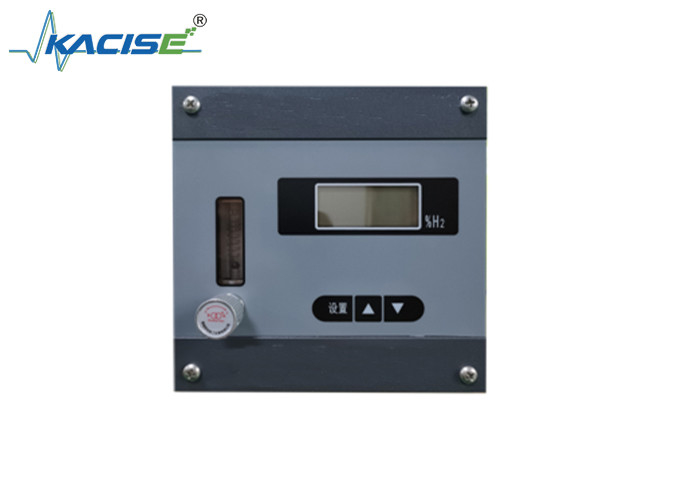

KTG122 Analyseur d'hydrogène en oxygène pour la production d'hydrogène et d'oxygène par électrolyse de l'eau

KTG122 Analyseur d'hydrogène en oxygène pour la production d'hydrogène et d'oxygène par électrolyse de l'eau

Introduction au projet

It serves as an online detection analyzer for the hydrogen content in both explosion - proof and non - explosion - proof scenarios during industrial production processes such as hydrogen and oxygen production from water electrolysisLa production d'engrais, l'industrie pétrochimique, la séparation de l'air et la fermentation biologique.

Principe de base

Cet instrument utilise un capteur électrochimique à trois électrodes composé d'une électrode de travail, d'une électrode de référence et d'une électrode auxiliaire, formant deux circuits.Un circuit est pour le processus de réaction des électrodes, et l'autre est un circuit électronique qui transmet le courant formé par les électrons.

Paramètres techniques

Plage de mesure: 0,00 à 2,00%/4,00% (plage sélectionnable)

Erreur maximale admissible: ± 2% FS

Répétabilité: ± 1% FS

Résolution: 0,01%

Temps de réponse: t90 ≤ 30 s

Dérive nulle: ≤ ± 1% FS/7d

Déviation de la portée: ≤ ± 1%FS/7d

Taux de débit d'échantillon de gaz: (300 ± 30) mL/min

L'alimentation électrique de fonctionnement: 24VDC/220VAC

Environnement de travail: température de fonctionnement: - 15°C - + 45°C; humidité de fonctionnement: ≤ 90%RH

Caractéristiques de l'instrument

• Capteur de haute performance: Le capteur électrochimique est doté d'une longue durée de vie, d'une grande précision et d'une réponse rapide.
• Compact et léger: il est de petit volume et léger, ce qui facilite son installation.
• Conception à l'épreuve des explosions: il adopte une conception à l'épreuve des explosions.
• Fonction d'affichage sur site: Il est livré avec une fonction d'affichage sur site.
• Transmission de signal à longue distance: le signal de sortie peut être transmis sur une distance allant jusqu'à 1000 mètres.

Type intrinsèquement sûr

Les dimensions extérieures: 140 mm (largeur) × 140 mm (hauteur) × 220 mm (profondeur)

Découpé Dimensions: 136 mm (largeur) × 136 mm (hauteur)

Paramètres de barrière de sécurité externe: Vo ≤ 28VDC, Io ≤ 93mA, Cp ≤ 0,02uF, Lp ≤ 1mH

Poids: 1,8 kg

Type à l'épreuve des flammes

Dimensions extérieures: 130 mm * 136 mm

Sortie analogique: 4 à 20 mA

Sortie numérique: interface RS458 avec protocole Modbus.

Marquage à l'épreuve de l'explosion: Exd IIC T6

Poids: 1,8 kg
