Analyseur de processus de four à gaz de haute précision KTG180 pour l'analyse des processus de traitement thermique

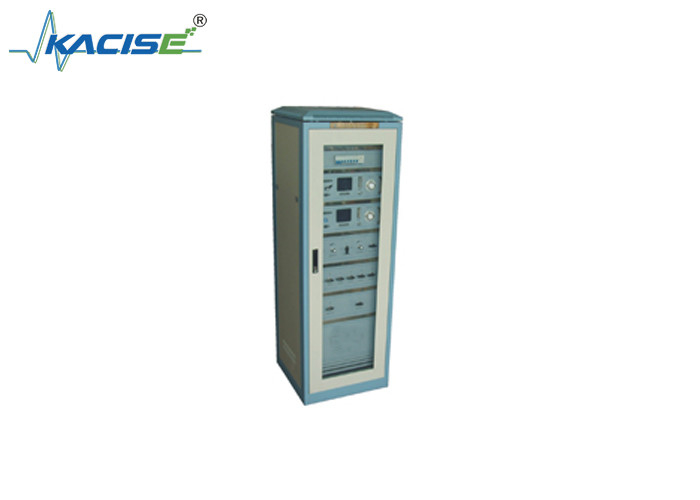

KTG180 Système d'analyse des processus de traitement thermique des gaz de four

Introduction au projet

Le système complet d'analyse des processus de gaz de four KTG180 est un système de détection intelligent nouvellement développé par notre société qui mesure principalement la teneur en oxygène,teneur en hydrogène et teneur en point de rosée dans divers fours de traitement thermique/fours de recuit (chaque composant est combiné selon les exigences de l'utilisateur).

Caractéristiques du système

• Il peut détecter simultanément la teneur en oxygène, la teneur en hydrogène et le point de rosée, et les résultats de détection sont affichés de manière intuitive sous forme de données.
• Divers composants produisent simultanément des signaux standard de 4 à 20 mA, qui peuvent être connectés à un ordinateur et à un écran distant pour la surveillance à distance.
• L'interface homme-machine adopte un écran à cristaux liquides à matrice de points 128 × 64.Les boutons tactiles et l'opération de menu chinois complète le rendent facile à comprendre, simple et fiable.
• Il dispose d'une sortie de contact de commande, d'une auto-alarme de surlimite (bourdonnement) et de ports externes tels que RS-232 (facultatif).
• Le système utilise une pompe à gaz d'échantillonnage à longue durée de vie importée, ce qui garantit que le système peut échantillonner et analyser en douceur à environ 50 mètres du tube d'échantillonnage.

Tous les types de capteurs de ce système de détection sont importés de l'étranger, avec des performances fiables et une longue durée de vie.Le système de traitement du signal adopte un système de micro-ordinateur intelligent à puce unique hautement intégré, y compris des composants tels que la conversion analogique en numérique, la conversion numérique en analogique, l'analyse et le traitement, et la sortie des fonctions.fonctionnement général simple et entretien pratiqueLe système de circuit de gaz comprend un système de filtration d'échantillonnage, un système de décharge d'eaux usées et une pompe d'extraction d'air, assurant ainsi un débit stable et un gaz d'échantillonnage propre.afin que le système puisse détecter avec précision et stabilité.

Principaux paramètres techniques

Plage de mesure:

O2: 0,1 à 1000PPmO

H2: 0,00 à 50,0% H

DP: +20,0°C à 100°C

Débit du gaz d'échantillonnage: 400 ml/min.

La capacité de contact est de 220 VAC/1A, 24 VDC/3A.

L'alimentation électrique de travail: ~ 220 V±10%, 50 HZ±5%.

Environnement de travail:

Température: -5°C à +45°C.

Humidité: ≤ 90% RH.

Les dimensions globales: 600 mm (largeur) × 1800 mm (hauteur) × 600 mm (profondeur).
