Système d'analyse en ligne des gaz avec principe de mesure NDIR pour la détection de gaz multicomposant et résistant aux explosions Ex d IIC T4 Gb

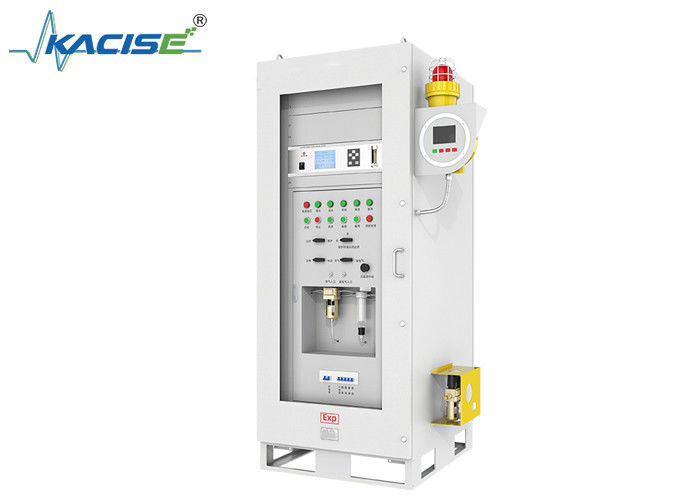

Le système d'analyse de gaz en ligne KGD-MQ-504 est spécialement conçu pour les conditions de travail difficiles dans lesquelles l'échantillon de gaz contient de la poussière, de l'humidité et du goudron. Le système comprend trois composants principaux : une unité de prétraitement, une unité de contrôle et une unité d'analyse de gaz.

Utilisant la technologie d'analyse de gaz infrarouge non dispersive (NDIR) avec des droits de propriété intellectuelle indépendants, ce système peut mesurer simultanément et en continu le pouvoir calorifique du gaz de houille et du biogaz en ligne. Il mesure également les concentrations volumiques de gaz, notamment CO, CO₂, CH₄, H₂, O₂ et CₙHₘ, tout en calculant les valeurs calorifiques. Cette capacité améliore l’efficacité de l’utilisation du gaz de houille, favorise les économies d’énergie, réduit la consommation et garantit la sécurité des sites industriels.

• Unité de prétraitement :Présente une longue durée de vie et des performances stables. Propose des sondes d'échantillonnage à tube droit ou à vapeur pour différents niveaux de teneur en goudron, éliminant efficacement le goudron du gaz d'échantillonnage. Comprend un réfrigérateur à un étage pour éliminer l'humidité et une filtration à deux étages pour garantir le fonctionnement à long terme de l'instrument en ligne.
• Unité de contrôle :Fournit une détection entièrement automatisée avec une opération simple. Contrôlé par un programme PLC, gère automatiquement les changements d'eau lors des opérations d'épurateur d'eau, d'échantillonnage et de dépannage.
• Unité d'analyse de gaz :Mesure simultanément la concentration volumique de gaz et le pouvoir calorifique. Utilise l'analyseur de gaz de charbon Gasboard-3100 (type en ligne) avec des droits de propriété intellectuelle indépendants pour l'analyse et la détection de gaz en ligne. Mesure les concentrations volumiques de gaz à plusieurs composants, notamment CO, CO₂, CH₄, H₂, O₂ et CₙHₘ, calculant et affichant automatiquement les valeurs calorifiques du gaz de houille et du biogaz, remplaçant les compteurs de valeur calorifique de type combustion.
• Faibles coûts de maintenance et d’exploitation :Équipé d'un écran tactile de 10 pouces pour la surveillance et l'affichage du fonctionnement du système en temps réel, éliminant le besoin d'une opération manuelle sur site et réduisant considérablement les coûts de l'entreprise.
• Gestion intelligente des données :Les données peuvent être transmises à des systèmes de contrôle centralisés supérieurs via plusieurs interfaces, fournissant une base en temps réel pour la surveillance à distance et les ajustements des processus sur site.
