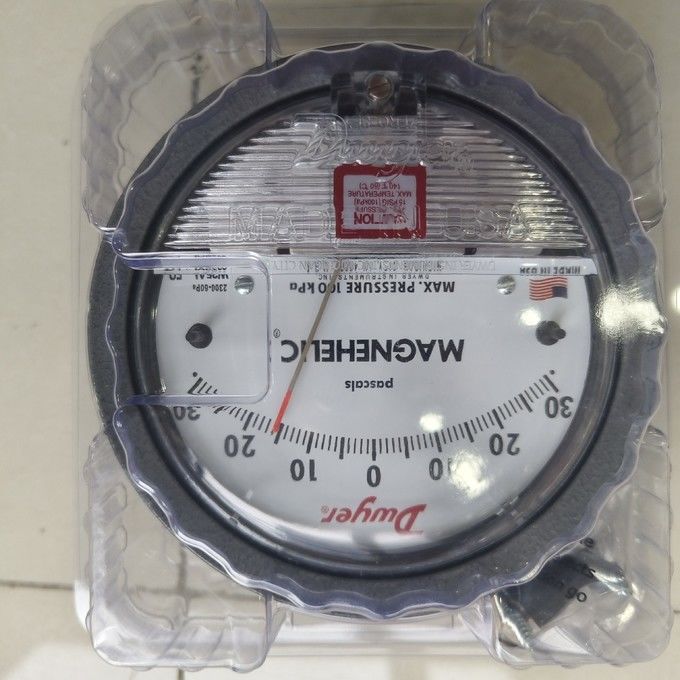

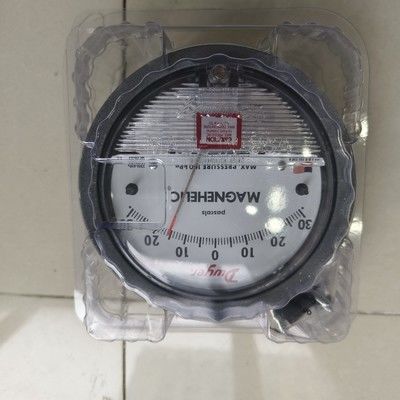

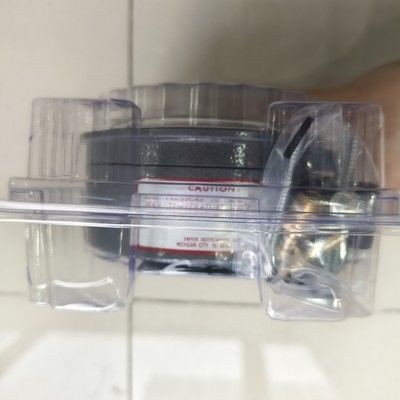

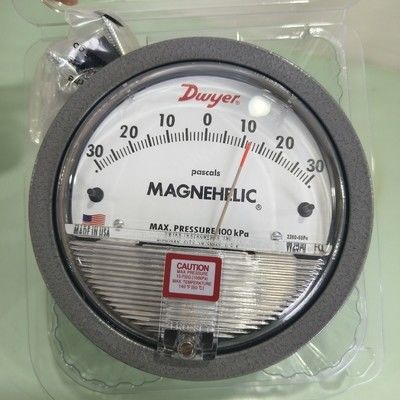

Manomètre différentiel Dwyer Magnehelic 2300-60PA

Manomètre de pression différentielle Dwyer  Magnehelic 2300-60PA

Introduction du produit

Le Dwyer Magnehelic 2300-60PA est un manomètre de pression différentielle de haute précision conçu pour mesurer les pressions positives, négatives ou différentielles dans les systèmes d'air et de gaz non corrosifs. Avec une plage de 60-0-60 Pa et une précision de ±2 % de l'échelle complète, il utilise le mouvement magnétique sans frottement de Dwyer pour fournir des lectures fiables sans nécessiter d'alimentation électrique. Idéal pour les applications industrielles telles que la surveillance des filtres, les systèmes CVC et la pressurisation des salles blanches, le manomètre résiste aux chocs, aux vibrations et à la surpression, assurant une durabilité dans les environnements difficiles. Sa conception compacte permet un montage encastré ou en surface, et le modèle -HA en option améliore la précision à ±1 % pour les mesures critiques.

Principales caractéristiques

Mesure de précision :

Plage : 60-0-60 Pa avec des divisions mineures pour des lectures détaillées.

Précision : ±2 % de l'échelle complète à 70 °F (21,1 °C) ; mise à niveau vers -HA pour une précision de ±1 %.

Mesure les pressions positives, négatives (vide) ou différentielles dans l'air/les gaz non corrosifs.

Construction robuste :

Boîtier en aluminium moulé sous pression avec finition grise, passant les tests de brouillard salin de 168 heures.

Indice de protection IP67 pour l'étanchéité et la protection contre la poussière/l'eau.

Le bouchon de décharge de surpression s'active à ~25 psig (1,72 bar) pour éviter les dommages.

Installation polyvalente :

Cadran de 4 " avec couvercle en acrylique transparent pour une visualisation sans distorsion.

Tarauds NPT femelle de 1/8 " (côté/arrière) pour des connexions de pression flexibles.

Étalonné pour un montage vertical ; peut être remis à zéro pour d'autres angles.

Flexibilité fonctionnelle :

Aucune alimentation électrique nécessaire, adapté aux environnements d'isolement/hospitaliers et aux unités temporaires.

Les applications incluent la résistance des filtres, la vitesse de l'air (avec tube de Pitot) et la pression du ventilateur.

Compatible avec l'hydrogène lorsqu'il est commandé avec un diaphragme en Buna-N (pressions <35 psi).

Spécifications techniques :

Limites de pression : -20 po Hg à 15 psig (-0,677 à 1,034 bar) ; options MP/HP jusqu'à 35/80 psig.

Plage de température : 20-140 °F (-6,67-60 °C) ; -20 °F (-28 °C) avec l'option basse température.

Poids : 1 lb 2 oz (510 g) ; comprend les adaptateurs et les bouchons de montage.

Sécurité et conformité :

Conforme aux normes RoHS II (à l'exclusion des modèles -SP).

Variantes antidéflagrantes disponibles via la série AT-2000 pour les zones ATEX.
