Appareillage de commande et de connexion industriel basse tension (Code ETIM : 222354, EC000074)

Appareillage de contrôle et de commutation industriel basse tension (Code ETIM : 222354, EC000074)

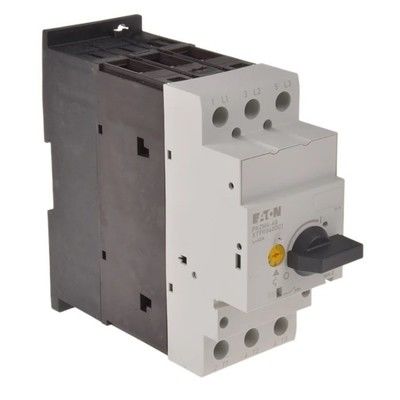

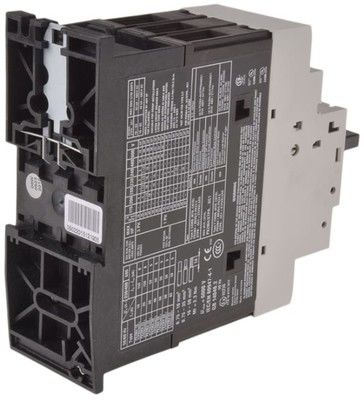

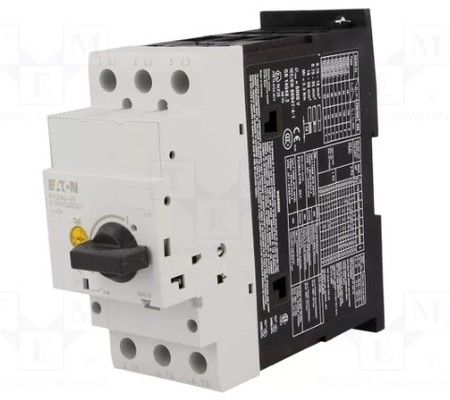

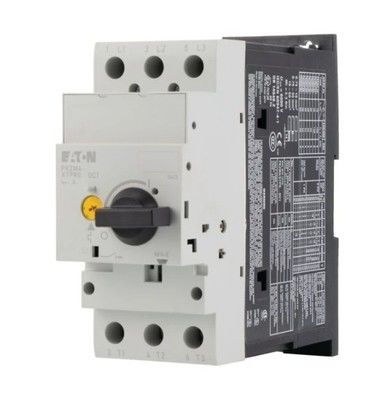

Introduction du produit

Cet appareillage de contrôle et de commutation industriel basse tension est conçu pour une gestion fiable de l'alimentation dans les applications industrielles. Avec une technique de coupure thermomagnétique et une configuration à 3 pôles, il offre une protection précise contre les surcharges et les courts-circuits. Doté d'une tension de fonctionnement nominale de 690 V et d'un courant permanent nominal de 40 A, l'appareil convient aux applications de contrôle de moteurs, avec une puissance de fonctionnement AC-3 atteignant 11 kW à 230 V et 20 kW à 400 V. Son circuit principal à connexion à vis et son élément de commande à bouton rotatif garantissent une installation et une utilisation faciles, tandis que la sensibilité à la défaillance de phase améliore la sécurité du système.

Caractéristiques du produit

Spécifications électriques :

Tension de fonctionnement nominale : 690 V

Courant permanent nominal (Iu) : 40 A

Réglage du courant de déclenchement de surcharge : 32 A

Plage de réglage du déclenchement de court-circuit : 620 A

Pouvoir de coupure de court-circuit (Icu à 400 V) : 50 kA

Protection et fonctionnalité :

Technique de coupure thermomagnétique pour une protection combinée contre les surcharges thermiques et magnétiques.

Conception sensible à la défaillance de phase pour détecter et réagir aux charges déséquilibrées.

Pas de protection contre les surcharges thermiques (protection externe requise).

Capacité de contrôle moteur :

Puissance de fonctionnement AC-3 : 11 kW à 230 V, 20 kW à 400 V.

Mécanique et connectivité :

Configuration à 3 pôles pour les systèmes triphasés.

Connexion à vis pour le câblage du circuit principal.

Élément de commande à bouton rotatif pour le fonctionnement manuel.

Attributs physiques :

Dimensions : 140 mm (H) × 55 mm (L) × 160 mm (P)

Degré de protection : IP20 (protégé contre les objets solides >12 mm)

Caractéristiques de conception :

Technique d'installation fixe intégrée pour le montage sur panneau.

Pas de contact auxiliaire intégré ni de déclencheur de sous-tension.

Pertes de puissance :

20,7 W de pertes de puissance en fonctionnement pour l'évaluation de l'efficacité énergétique.
