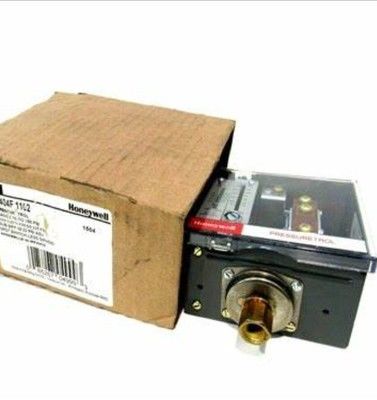

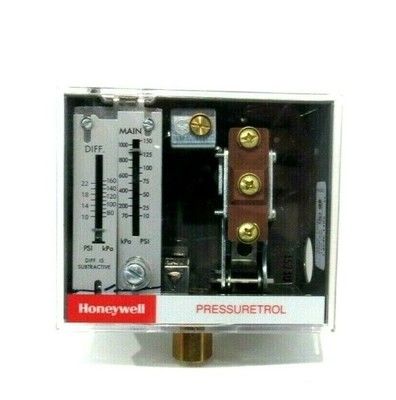

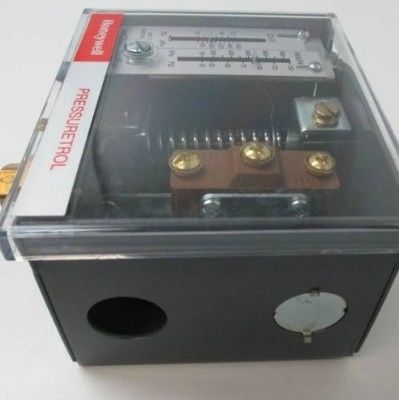

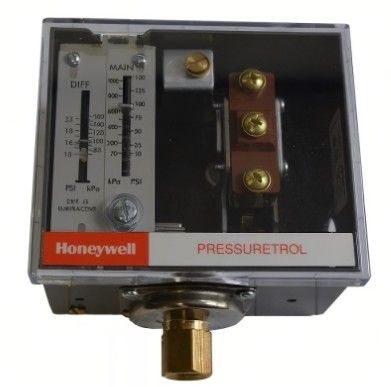

Honeywell L404F1102/U Pressuretrol pour le recyclage automatique

Honeywell L404F1102/U Pressuretrol à recyclage automatique

Introduction du produit

Le Honeywell L404F1102/U Pressuretrol à recyclage automatique est un dispositif robuste de contrôle de la pression conçu pour la surveillance et la régulation précises des systèmes de pression. Avec une plage de température de fonctionnement de -35°F à 150°F et une plage de pression de 10 à 150 psi, il convient aux applications impliquant de la vapeur, de l'air, des gaz non combustibles ou des fluides non corrosifs. Doté d'une commutation à action brusque et de différentiels réglables, ce pressuretrol assure un contrôle fiable des circuits dans les installations industrielles et commerciales, combinant durabilité et facilité d'installation et d'utilisation.

Caractéristiques du produit

Compatibilité polyvalente des fluides :

Convient à la vapeur, à l'air, aux gaz non combustibles et aux fluides non corrosifs pour le diaphragme de détection de pression en acier inoxydable.

Contrôle précis de la pression :

Plage de pression réglable : 10 à 150 psi (69 à 1034 kPa) avec une pression maximale maintenue de 225 psi (1151 kPa).

Plage de pression différentielle soustractive : 10 à 22 psi (60 à 152 kPa), configurable via les vis du boîtier supérieur.

Action de commutation fiable :

L'interrupteur SPDT à action brusque ouvre ou ferme les circuits lors de l'augmentation de la pression, avec une fonctionnalité de recyclage automatique pour un fonctionnement continu.

Large adaptabilité environnementale :

Fonctionne à des températures de -35 °F à 150 °F (-37 °C à 66 °C), adapté aux climats difficiles ou variés.

Installation et montage faciles :

Filetage de tuyau interne NPT de 1/4 pouce ou montage en surface à travers la base du boîtier.

Borne à vis de mise à la terre et connexions électriques à vis pour un câblage simple.

Sécurité et certification :

Homologué par Underwriters Laboratories (UL) (dossier n° MP466, guide n° MBPR).

Certifié CSA (dossier n° LR1620, guide n° 400-E-O).

Spécifications du produit :
Application : Fournir le contrôle de la vapeur, de l'air, des gaz non combustibles ou des fluides non corrosifs
Dimensions (po.) : 4-31/32 po de haut x 4-1/2 po de large x 2-3/4 po de profondeur
Dimensions (mm) : 126 mm de haut x 114 mm de large x 70 mm de profondeur
Montage : filetage interne NPT de 1/4 po ou montage en surface à travers l'arrière du boîtier
Homologations : Homologué par Underwriters Laboratories Inc. : dossier n° MP466, guide n° MBPR
Homologations : Certifié CSA : dossier n° LR1620, guide n° 400-E-O
Connexions électriques : Bornes à vis
Valeurs nominales des contacts : Contact de l'interrupteur 120 Vac -- 8,0 AFL, 48,0 ALR, 10,0 A résistif ; Contact de l'interrupteur 240 Vac -- 5,1 AFL, 30,6 ALR, 5,0 A résistif
Plage de température de fonctionnement (F) : -35 F à +150 F
Plage de température de fonctionnement (C) : -37 C à +66 C
Homologations, Swiss RE : Acceptable
Élément capteur : Diaphragme en acier inoxydable
Plage de fonctionnement (psi) : 10 à 150 psi ; 225 psi - Maximum maintenu
Plage de fonctionnement (kPa) : 69 à 1034 kPa ; 1151 kPa - Maximum maintenu
Plage de pression différentielle (psi) : 10 à 22 psi
Plage de pression différentielle (kPa) : 60 à 152 kPa
Type différentiel : Soustractif
Fonctionnement de l'interrupteur : Recyclage automatique
Action de commutation : Action brusque SPDT, établir R-W, couper R-B lors de l'augmentation de la pression
Raccordement de tuyau : Principal ou haute pression -- filetage interne NPT de 1/4 po
