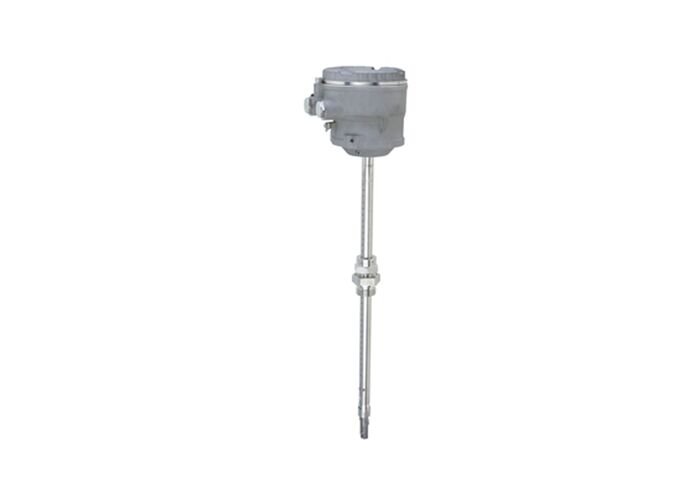

Débitmètre de masse t de proline I 500
Débitmètre d'insertion avancé avec une stabilité exceptionnelle à long terme, avec configuration d'émetteur à distance avec jusqu'à 4 entrées/sorties.Conçus pour la mesure précise des gaz d'utilité publique et des gaz de processus dans des tuyaux circulaires ou des conduits rectangulaires.
Principales spécifications
| Erreur de mesure |
Gaze: 1,0% v.r. (10 à 100% v.r.), 0,1% v.r. (1 à 10% v.r.) |
| Plage de mesure |
20 à 733,501 kg/h (44 à 1,669,340 lb/h) |
| Plage de température |
-40 °C à +180 °C (-40 °F à +356 °F) |
| Pression du procédé |
-0,5 à 20 bar_g (-7,25 à 290 psi_g) |
| Diamètre nominal |
DN 80 à 1500 (3" à 60") |
Domaine d'application
La conception brevetée du capteur offre une stabilité de mesure sans précédent dans la mesure du débit de masse par insertion thermique, compensant en temps réel les changements des conditions de processus, y compris la température,la pression, direction du débit et type de gaz.
Principe de mesure
Mesure du débit thermique de masse caractérisée par une large plage de débit exploitable et une mesure directe du débit de masse sans compensation de pression et de température supplémentaires.
Les principaux avantages
- Programme flexible basé sur 21 gaz standard ou mélanges de gaz sur mesure
- Une précision de mesure et une répétabilité supérieures pour un contrôle supérieur du processus
- Surveillance fiable avec détection des perturbations du processus et de l'inversion du débit
- Installation flexible pour une large plage de dimensions dans des tuyaux circulaires ou des conduits rectangulaires
- Accès complet à l'information sur les processus et le diagnostic
- Vérification intégrée par la technologie Heartbeat
Matériaux humides
Tuyaux d'insertion:Acier inoxydable, 1.4404 (316/316L)
Connexions de processus:Acier inoxydable, 1.4404 (316/316L)
Élément de détection (unidirectionnel):Acier inoxydable, 1.4404 (316/316L), alliage C22, 2.4602 (N.U.N. 06022)
Élément de détection (bidirectionnel):Acier inoxydable, 1.4404 (316/316L)
Rings de fixation:Le produit doit être présenté à l'essai.
Sceaux à anneau plat:Les produits de l'industrie de l'électronique
Caractéristiques techniques
Caractéristiques du capteur
- Mesure bidirectionnelle avec des performances élevées
- Conception brevetée du capteur sans dérive avec certification SIL 2
- Capacité de détection du débit inverse
Caractéristiques de l'émetteur
- Version à distance avec jusqu'à 4 entrées/sorties
- Affichage rétroéclairé avec contrôle tactile et accès WLAN
- Cable standard entre capteur et émetteur
- Fonctionnalité d'E/S librement configurable
Variables mesurées
Débit de masse, température, débit de volume standard, débit de volume, débit d'air libre, vitesse, débit de chaleur, débit d'énergie, densité
Spécifications environnementales
| Température ambiante |
-40 à 60°C (-40 à 140°F)
Optionnel: Émetteur: -50 à 60 °C (-50 à 140 °F), Capteur: -60 à 60 °C (-60 à 140 °F) |
| Niveau de protection |
IP66/67, boîtier de type 4X
Sensor: IP68, de type 6P (facultatif) |
Spécifications électriques
| Produits |
4 à 20 mA HART (actif/passif), 4 à 20 mA (actif/passif), Pulse/fréquence/switch (actif/passif), Sortie relais |
| Les entrées |
Entrée d'état, entrée de 4 à 20 mA |
| Communication numérique |
HART, Modbus RS485 Pour les véhicules à moteur |
| Énergie |
DC 24V, AC de 100 à 240V |
Certifications et approbations
| Zone dangereuse |
Les États membres doivent fournir aux autorités compétentes les informations nécessaires pour que les autorités compétentes puissent prendre les mesures nécessaires. |
| Sécurité des produits |
CE, marque C |
| Sécurité fonctionnelle |
CEI 61508, applicable dans les applications liées à la sécurité selon la CEI 61511 |
| Métro |
Étalonnage ISO/CEI 17025, technologie des battements de cœur conforme à la norme ISO 9001:2015 |
| Pression |
Nom de la banque |
| Matériel |
3.1 matériau, NACE MR0175/MR0103 |
