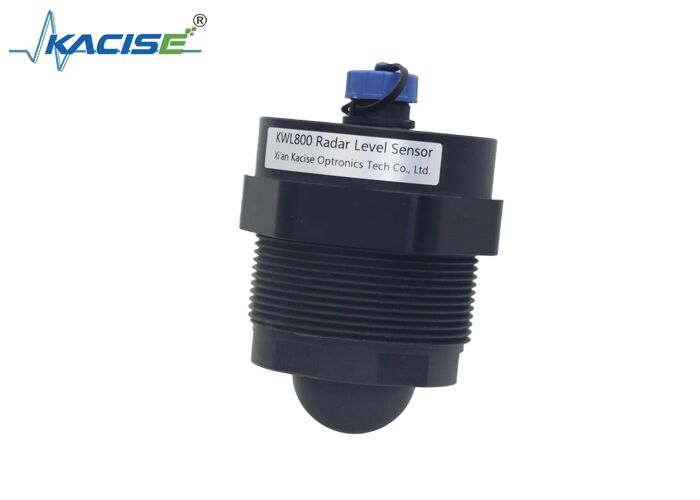

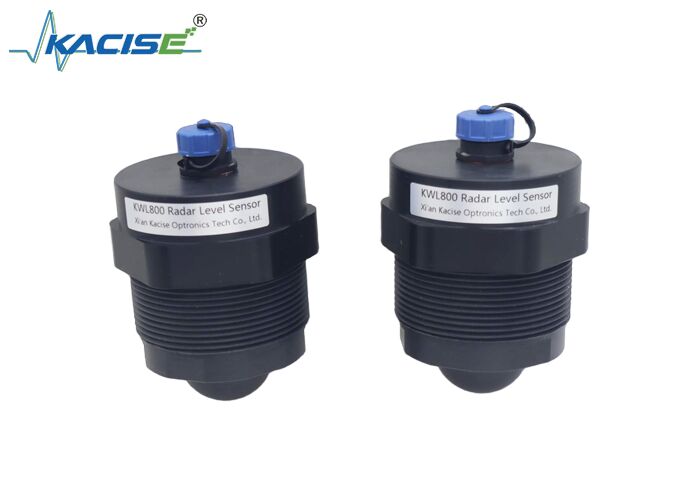

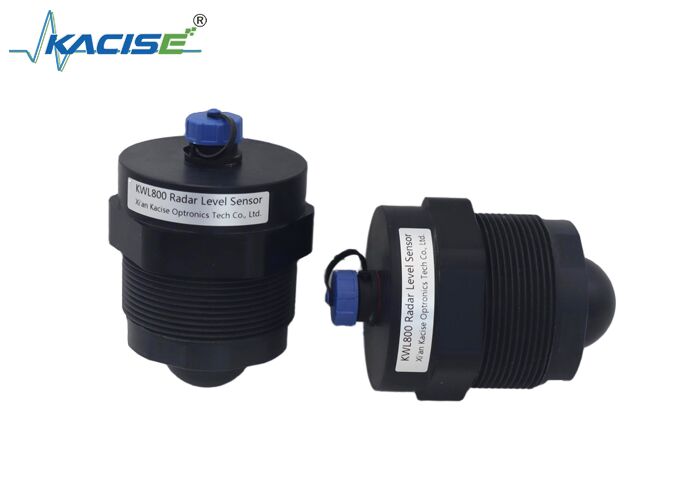

Capteur de niveau d'eau radar KWL800 avec fréquence de 80 GHz, plage de mesure de 20 m et boîtier en PTFE

Le capteur de niveau d'eau radar KWL800 est un capteur développé par notre société pour la mesure du niveau d'eau et de liquide. Il peut également être utilisé pour mesurer la distance des matériaux solides. L'indice de protection maximal de l'appareil peut atteindre IP68. Le capteur offre une sortie optionnelle 4-20 mA et une sortie relais. Les interfaces de communication incluent RS485 ou UART, et il utilise le protocole standard Modbus RTU. Le produit a une portée de mesure maximale allant jusqu'à 20 m, avec une zone morte minimale de 6 cm.

• Puce RF auto-développée
• Utilise la technologie FMCW (Frequency Modulated Continuous Wave)
• Signal ondes millimétriques avec forte pénétration, adapté aux environnements complexes

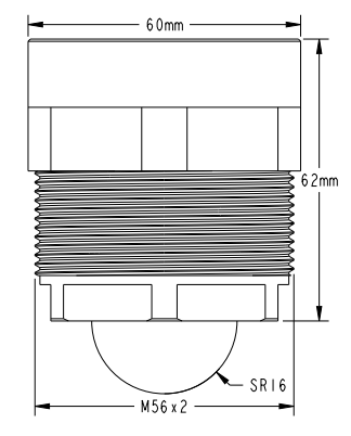

• Taille compacte de l'appareil avec filetage de montage métrique, facile à installer
• Portée de mesure jusqu'à 20 m
• Angle de faisceau inférieur à 3°
• Boîtier en PTFE, résistant à la corrosion

1. Inspection du déballage de l'appareil
   • Après réception du produit, vérifiez si l'emballage est intact. Retirez l'appareil de l'emballage et vérifiez que tous les accessoires sont complets.
   • Lisez attentivement le manuel du produit.
   • Vérifiez si l'apparence de l'appareil est endommagée.

   Si des problèmes sont constatés, veuillez nous contacter immédiatement pour obtenir de l'aide.

2. Inspection de l'environnement d'installation
   • Vérifiez s'il y a des objets interférant dans l'angle du faisceau directement sous l'appareil.
   • Comme indiqué sur la figure, après l'installation, les ondes électromagnétiques émises par l'appareil doivent être perpendiculaires à la surface mesurée.

3. Méthode d'installation

   Comme indiqué sur la figure ci-dessous, fixez le produit sur le support de montage.



• La position d'installation du capteur doit être aussi stable que possible pour éviter les vibrations, et l'environnement sous le capteur doit être aussi ouvert que possible.
• La distance minimale entre le capteur et la surface du liquide mesuré doit être supérieure à 30 cm.
• La distance entre le capteur et le bord du réservoir, de la piscine ou de la rive doit être supérieure à 0,5 m.
• Sélectionnez un endroit où la fluctuation de la surface de l'eau est faible pour installer le capteur, afin d'éviter une réduction de la précision de mesure ou des mesures anormales causées par les vagues de la surface de l'eau.
