KCS503Module CO2 infrarouge

















1.Aperçu

KCS503 est un module de détection de gaz basé sur le principe de l'absorption infrarouge NDIR, adapté à la détection de la concentration de dioxyde de carbone dans un environnement gazeux à température ambiante.

Le KCS503 adopte une cavité optique brevetée, une source de lumière importée et un détecteur à double canal pour réaliser la compensation de référence des doubles chemins optiques dans l'espace.KCS503 a une bonne sélectivité, aucune dépendance à l'oxygène et une longue durée de vie.

Le KCS503 a une sortie UART, 485 et une sortie de courant 4-20 mA (ou une sortie de tension analogique) pour faciliter la sélection des applications par le client ;Le KCS503 fournit des commandes d'étalonnage du point zéro, d'étalonnage de la sensibilité et d'étalonnage de l'air pur, et fournit une broche MCDL calibrée manuellement pour que les clients puissent effectuer un étalonnage zéro relatif des modules de capteur en utilisant de l'air pur extérieur à écoulement libre.

KCS503 adopte la méthode de ventilation par diffusion par convection et la vitesse de diffusion est rapide.Le KCS503 est conçu pour la mesure de la concentration de CO2 dans des environnements à forte humidité tels que les chambres à champignons, les salles d'incubation et les serres agricoles.Il peut également être largement utilisé dans le contrôle de l'air frais CVC, la surveillance de la qualité de l'air intérieur, la surveillance des processus de production agricole et d'élevage, peut être installé dans des bâtiments intelligents, des systèmes de ventilation, des robots, des automobiles et d'autres applications, peut également être appliqué à d'autres espaces étroits. surveillance de la qualité de l'air.

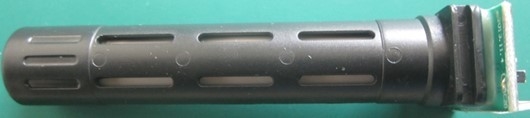

Vue extérieure du KCS503







2.Paramètres techniques





paramètre		symbole	le minimum	Les valeurs typiques	maximum	unité
Température de stockage		Jstg	-20	-	80	°C
Température de fonctionnement		JUN	-20		60	°C
humidité d'exploitation		HUN	0		90	% HR
La pression de travail		PUN	0,8		1.2	au m
Tension d'alimentation		Vs	5	5	5.5	V
Courant de fonctionnement maximal		jemaximum	100	120	150	mA
Plage (personnalisable prise en charge.) Peut aller jusqu'à 100 % vol)		Ra	2000	10000	50000	ppm
Précision de mesure		Précision	-	± 20ppm ou ±5% valeur vraie	± 300ppm± 5% valeur vraie	ppm
Temps de réaction		J90	-	30	40	deuxième
Répétabilité	Zéro			<±50		ppm
	50 % PE	-		<±5% de la valeur mesurée @50 % PE	-
Durée de vie			3	dix	15	an







3.Dessin de dimension structurelle

Unité : mm





















4.Notes de version

Afin de faciliter aux utilisateurs une meilleure utilisation de ce produit, la version V2.2 sur la base de la version V2.1, mettez à jour les conditions de travail et les caractéristiques de performance dans les paramètres techniques, car les instructions d'installation n'ont pas de contenu, les instructions d'installation sont donc supprimées , et les commandes liées à l'étalonnage sont supprimées.

5.Points auxquels il faut prêter attention lors de l'entretien

Le capteur doit être calibré régulièrement, il est recommandé de ne pas dépasser 3 mois, et l'étalonnage n'est pas nécessaire si l'étalonnage automatique est activé pour un fonctionnement à long terme

N'utilisez pas le capteur pendant une longue période dans un environnement à forte densité de poussière.

Veuillez utiliser le capteur dans la plage d'alimentation du capteur.

6.Instructions de commande

Afin de pouvoir acheter les spécifications spécifiques requises, veuillez fournir les informations suivantes

1) Nom du capteur 2) Capteurgamme 3) Précision de mesure du capteur

Par exemple, KCS5003 5000ppm







sept.Informations de commande



Fiche de commande
KCS503	Capteur de concentration de CO2 KCS503
	xxxx	Le capteur mesure la plage de concentration de CO2 en ppm, avec une valeur minimale de 2000 et une valeur maximale de 50000 ppm.
	2000	Plage 200 ppm (par défaut).
	10000	Gamme 10000ppm
	50000	Gamme 50000ppm
		encoder	La vitesse de réaction est divisée en deux types : rapide et lente
		S	Lent (par défaut).
		Q	vite
			encoder	Sélection du débit en bauds, prise en charge du débit en bauds couramment utilisé 2400 9600 19200 38400bps, 8 bits de données, 1 bit de bit d'arrêt, pas de bit de contrôle : Confirmez les besoins spéciaux avant de commander.
			Personnalisé	Confirmez le débit en bauds avant de commander
			2400	Débit en bauds 2400bps
			9600	Débit en bauds de 9600bps
			19200	Débit en bauds de 19 200 bps
			38400	Débit en bauds de 38 400 bps (par défaut)
				encoder	Protocole de port série
				Modbus RTU	Protocole standard Modbus-RTU (par défaut).
				Modbus-ASCII	Protocole standard Modbus-ASCII
				Auto-Modbus	Protocole privé Modbus
KCS503	-2000	-S	-38400	-Modbus-RTU







Détails du contact



URL :www.kacise.com

Tél : +86-29-17719566736

Courriel : sales@kacise.com

Adresse : Tangyan South Road, ville de Xi'an, province du Shaanxi, Chine























































































































































annexe



Sténographie	Nom et prénom
VOL	1% VOL fait référence à 1% du volume d'un gaz particulier dans l'air.
PPM	1PPM signifie que le volume d'un gaz spécifique dans l'air représente un millionième.
O2	Molécules d'oxygène
LCD	affichage LCD
RS485	Port série asynchrone 485
CC	courant continu
CA	Communication
PVC	chlorure de polyvinyle
