KCS540Module CO2 infrarouge







1.Aperçu

KCS540 est un module de détection de gaz basé sur le principe de l'absorption infrarouge NDIR, qui convient à la détection de la concentration de dioxyde de carbone dans un environnement gazeux à température ambiante.

Le KCS540 adopte une cavité optique brevetée, une source de lumière importée et un détecteur à double canal pour obtenir une compensation de référence à double chemin optique dans l'espace.Le KCS540 a une bonne sélectivité, aucune dépendance à l'oxygène et une longue durée de vie.

Le KCS540 dispose d'une sortie numérique UART, IEC, d'une sortie de tension analogique et d'un mode de sortie de fréquence PWM, ce qui permet aux clients de choisir l'application ;Le KCS540 fournit des commandes d'étalonnage du zéro, d'étalonnage de la sensibilité et d'étalonnage de l'air pur, et fournit aux clients une broche MCDL calibrée manuellement pour faciliter l'étalonnage du zéro relatif du module de capteur à l'aide d'air pur extérieur à écoulement libre.KCS540 adopte une méthode de ventilation par diffusion, qui a une vitesse de diffusion rapide.

Le KCS540 peut être largement utilisé dans le contrôle de l'air frais CVC, la surveillance de la qualité de l'air intérieur, la surveillance des processus de production agricole et d'élevage, peut être installé dans des bâtiments intelligents, des systèmes de ventilation, des robots, des automobiles et d'autres applications.Il peut également être appliqué à d'autres espaces confinés pour la surveillance de la qualité de l'air.

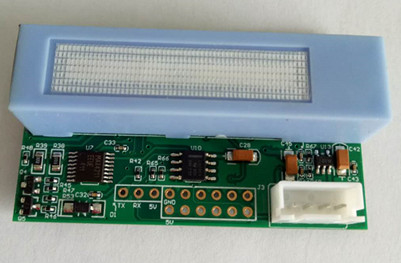

Diffusion KCS540 vue extérieure













Aspiration de la pompe KCS540 vue extérieure







2.paramètres techniques





paramètre		symbole	le minimum	Les valeurs typiques	maximum	unité
Température de stockage		Jstg	-20	-	80	°C
Température de fonctionnement		JUN	-20		60	°C
Humidité d'exploitation		HUN	0		90	% HR
La pression de travail		PUN	0,8		1.2	au m
Tension d'alimentation		Vs	9	12	18	V
Courant de fonctionnement maximal		jemaximum	100	120	150	mA
Portée de détection			200	50000	100% vol peut être personnalisé	ppm
Précision de mesure		-	± 50ppm ou ±3% valeur vraie	± 300ppm± 3% vrai	ppm
T90		la diffusion	-	30	60	deuxième
Répétabilité	zéro			<±50		ppm
	50 % PE	-		<± 2% de la valeur mesurée	-
Durée de vie			3	dix	15	an





3.Dessin de dimension structurelle

Unité : mm









La diffusion





Type pompe-aspiration



4.Instructions d'installation

Le capteur est monté avec un espacement des trous de positionnement de 44,5 mm et un diamètre de trou de montage de 2,8 mm

L'espacement des douilles de câblage est de 2,54 mm

Remarque : SW400PV3.01, ouverture de montage : 3,2 mm

5.Points auxquels il faut prêter attention lors de l'entretien

Le capteur doit être calibré régulièrement, il est recommandé de ne pas dépasser 3 mois, et l'étalonnage n'est pas nécessaire du côté du fonctionnement à long terme si l'étalonnage automatique est activé

N'utilisez pas le capteur pendant une longue période dans un environnement à forte densité de poussière

Veuillez utiliser le capteur dans la plage d'alimentation du capteur

6.Instructions de commande

Afin de pouvoir acheter les spécifications spécifiques requises, veuillez fournir les informations suivantes

1) Nom du capteur

2) Portée du capteur

3) Capteurprécision de mesurecomme SW400, 0-2000pp





8 Informations sur la commande

Fiche de commande
KCS540	Capteur de concentration de CO2 KCS540
	xxxx	Le capteur mesure la plage de concentration de CO2 en ppm, avec une valeur minimale de 2000 et une valeur maximale de 50000 ppm.
	2000	Plage 200 ppm (par défaut).
	10000	Gamme 10000ppm
	50000	Gamme 50000ppm
		encoder	La vitesse de réaction est divisée en deux types : rapide et lente
		S	Lent (par défaut).
		Q	vite
			encoder	Sélection du débit en bauds, prise en charge du débit en bauds couramment utilisé 2400 9600 19200 38400bps, 8 bits de données, 1 bit de bit d'arrêt, pas de bit de contrôle : Confirmez les besoins spéciaux avant de commander.
			Personnalisé	Confirmez le débit en bauds avant de commander
			2400	Débit en bauds 2400bps
			9600	Débit en bauds de 9600bps
			19200	Débit en bauds de 19 200 bps
			38400	Débit en bauds de 38 400 bps (par défaut)
				encoder	Protocole de port série
				Modbus RTU	Protocole standard Modbus-RTU (par défaut).
				Modbus-ASCII	Protocole standard Modbus-ASCII
				Auto-Modbus	Protocole privé Modbus
KCS540	-2000	-S	-38400	-Modbus-RTU



9. Instructions de commande

URL :www.kacise.com

Tél : +86-29-17719566736

Courriel : sales@kacise.com

Adresse : Tangyan South Road, ville de Xi'an, province du Shaanxi, Chine























































































































annexe



Sténographie	Nom et prénom
VOL	1% VOL fait référence à 1% du volume d'un gaz particulier dans l'air.
PPM	1PPM signifie que le volume d'un gaz spécifique dans l'air représente un millionième.
O2	Molécules d'oxygène
LCD	affichage LCD
RS485	Port série asynchrone 485
CC	courant continu
CA	Communication
PVC	chlorure de polyvinyle
