Application des détecteurs de niveau par ultrasons dans les puits d'eaux usées urbains

Mots clés: détecteur de niveau ultrasonique, gestion des eaux usées urbaines, surveillance du niveau des liquides, ville intelligente, prévention du débordement des eaux usées, mesure sans contact, L'IdOdans les eaux usées

Contexte: Les défis du vieillissement des réseaux urbains d'égouts

Dans une vieille zone urbaine d'une ville de deuxième rang, le réseau souterrain d'eaux usées, complexe et très vieilli, est confronté à des défis croissants en raison de l'augmentation du volume des eaux usées.Le niveau des puits d'égouts a augmenté rapidement., provoquant des débordements fréquents qui polluent l'environnement, perturbent la vie quotidienne et présentent des risques pour la sécurité des piétons et des véhicules.Le service de gestion de la ville avait besoin d'urgence d'une solution fiable pouren temps réel surveillance du niveau de liquideprévenir de manière proactive les débordements.

Pourquoi les ultrasons?

Après avoir évalué plusieurs technologies, les détecteurs de niveau ultrasoniques ont été choisis pour leurs avantages uniques.

Principaux avantages:

• Conception sans contactélimine les problèmes de corrosion et d'obstruction, réduisant l'entretien de 75%.
• Large plage de mesure(0,2 à 30 mètres) convient à des profondeurs de puits variées.
• Capacité anti-interférenceassure la stabilité des données en cas de turbulences dans l'eau et l'air.
• Intégration facileavec les systèmes d'automatisation existants pour la surveillance à distance.

Mise en œuvre: de l'installation à l'intégration du système

1. Sélection des points de surveillance

50 puits représentatifs d'eaux usées ont été sélectionnés, en mettant l'accent sur:

• Zones sujettes aux inondations
• Zones basses
• Emplacements critiques à proximité des centres résidentiels/commerciaux

2. Processus d'installation

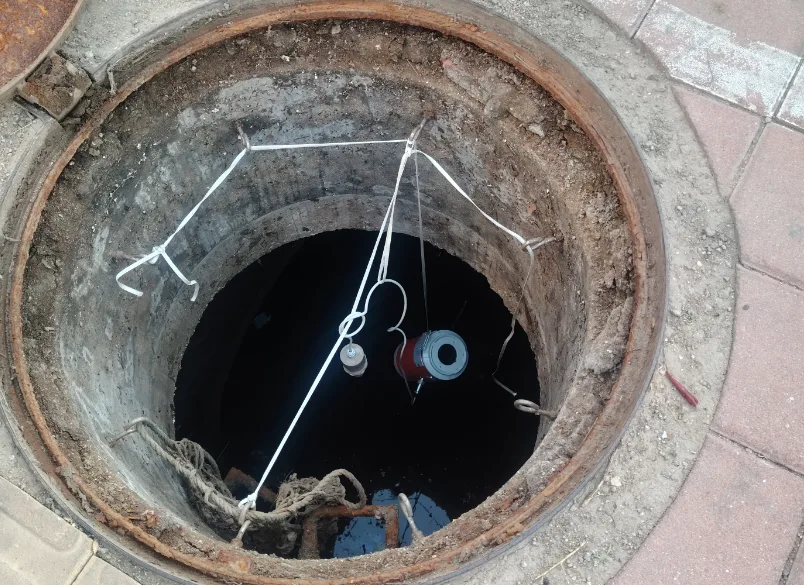

• Montage au sommet:
  • Des trous percés dans les couvercles des conduits d'égout pour l'alignement vertical du capteur sur la surface du liquide.
  • J'ai fixé le compteur avec des supports imperméables pour éviter le déplacement.
  • Connexion de câbles d'alimentation étanches et de lignes de signalisation aux bases de communication voisines (modules GPRS/LoRa).

3. Infrastructure de soutien

• Système d'acquisition de données:
  • Les enregistreurs de données locaux ont collecté des données en temps réel sur le niveau du liquide et les ont transmises au centre de surveillance de la ville toutes les 5 minutes.
• Système d'alarme:
  • Alertes automatisées (SMS/e-mail) déclenchées lorsque les niveaux dépassent des seuils prédéfinis, avec un taux de précision de 95% dans les avertissements.
• Logiciel de surveillance:
  • Des tableaux de bord en temps réel et une analyse des tendances historiques via des appareils de bureau ou mobiles.

Résultats: transformer la gestion des eaux usées

1Surveillance en temps réel et alerte précoce

• Surveillance continue 24 heures sur 24, 7 jours sur 7avec des mises à jour de données de 5 minutes.
• 30 avertissements préventifs réussisdes risques de débordement au cours d'une année, y compris un cas où une alerte précoce d'une heure lors de fortes pluies a permis le déploiement en temps opportun d'équipes de drainage, empêchant un débordement majeur.

2Optimisation des opérations de drainage

• Amélioration de 25% de l'efficacité du drainagegrâce à des ajustements de la pompe basés sur les données (par exemple, augmentation de la capacité de la pompe dans les zones en amont pendant les pluies).
• Réduction des débordements annuels dans un quartier problématique de 10+ à <2.

3. Économies de coûts

• Réduction de 75% des coûts de maintenance annuels: de ¥2.000 à ¥500 par puits, économisant ¥75.000 par an pour 50 puits.
• Réduction des nettoyages et réparations inutiles grâce à une planification de la maintenance basée sur les données.

Les leçons apprises et les perspectives d'avenir

Les principaux enseignements:

1. Conception spécifique au site: Des enquêtes approfondies avant l'installation assurent un positionnement optimal des capteurs et une précision des données.
2. Des équipements fiables: privilégier les compteurs à ultrasons de haute qualité dotés de puissantes caractéristiques anti-interférences.
3. Prise de décision basée sur les données: Intégrer les données sur le niveau des liquides avec des modèles de drainage urbain pour une gestion proactive.
4. Maintenance continue: Les étalonnages réguliers et les mises à jour du système assurent une fiabilité à long terme.

Le potentiel futur:
Dans le cadre deville intelligenteDans le cadre de ces initiatives, les détecteurs de niveau ultrasonique peuvent s'intégrer aux plateformes IoT pour l'analyse prédictive, réduisant ainsi davantage les risques de débordement et améliorant la durabilité urbaine.

Conclusion:

Cette étude de cas démontre comment les compteurs de niveau ultrasoniques offrent une solution robuste et rentable pour le niveau liquide des eaux usées urbainesla surveillanceEn permettant des informations en temps réel et des réponses proactives, cette technologie ouvre la voie à des technologies plus intelligentes, plus sûres et plus efficaces.et des infrastructures urbaines plus durables.
