Contexte
En raison de l'environnement géographique unique de l'aquaculture en cages offshore, les méthodes de surveillance traditionnelles sont insuffisantes. Pour résoudre ce problème, Granfoo Industrial Co., Ltd. a conçu un système de surveillance intelligent basé sur la technologie du réseau local sans fil (WLAN), visant à réaliser une surveillance en temps réel, la collecte de données et le contrôle à distance.
Architecture du système
- Système de collecte de données frontal: Comprend des capteurs de qualité de l'eau, des caméras sous-marines et d'autres appareils responsables de la collecte des données de qualité de l'eau et des images vidéo des cages.
- Système de transmission sans fil: Utilise la technologie de pont sans fil pour transmettre les données du frontal au centre de surveillance.
- Centre de surveillance: Comprend des serveurs de données, des périphériques de stockage, des postes de travail et des systèmes d'affichage, responsables du traitement, du stockage et de la visualisation des données.
Fonctionnalités du système
- Surveillance en temps réel: Collecte et enregistrement continus 24h/24 et 7j/7 de paramètres tels que l'oxygène dissous, le débit et la température.
- Fonction d'alarme: Déclenche automatiquement des alarmes lorsque des données anormales sont détectées, prenant en charge plusieurs méthodes d'alarme.
- Contrôle à distance: Permet le contrôle à distance des appareils via des téléphones mobiles ou des ordinateurs, permettant la commutation à distance et les réglages de synchronisation.
- Statistiques de données: Fournit des fonctions de statistiques et d'exportation de données pour l'analyse par l'utilisateur.
Liste des équipements
| N° | Article (Nom de l'équipement) | Quantité | Remarques |
|---|---|---|---|
| 1 | Système de collecte à six paramètres | 1 jeu | Pour mesurer six paramètres |
| Capteur de conductivité | 1 | Personnalisé par Hengxin | |
| Capteur de chlorophylle | 1 | Kemis | |
| Capteur de salinité | 1 | Personnalisé par Hengxin | |
| Capteur de pH | 1 | Capteur anti-corrosion et étanche importé d'Allemagne | |
| Capteur de débit | 1 | Personnalisé | |
| Capteur d'oxygène dissous | 1 | Capteur d'oxygène dissous PH/ORP | |
| 2 | Système de caméra sous-marine | 4 | Caméra à très faible luminosité avec éclairage d'appoint à haute luminosité |
| Caméra sous-marine | 4 | Caméra HD réseau | |
| Éclairage d'appoint sous-marin | 4 | LED COB américaine, faible consommation d'énergie, 100W, haute résistance à la pression | |
| 3 | Système d'alimentation | 1 | Ensemble de circuits principal + dérivation |
| Panneau solaire | 2 jeux | Système intégré de contrôle d'onduleur 800W | |
| Batterie au lithium | 2 jeux | 12V 120Ah | |
| 4 | Terminal de contrôle | 1 | Circuit principal avec ordinateur industriel et écran |
| Ordinateur industriel | 1 | Ordinateur industriel importé | |
| Écran industriel | 1 | Écran LCD de 30 pouces | |
| 5 | Système de transmission sans fil | 1 jeu | Système de transmission sans fil complet et accessoires |
| 6 | Système logiciel d'aquaculture | 1 jeu | Dédié à l'aquaculture |
| 7 | Câbles et accessoires | 1 jeu | Composants pour l'installation du système |
| 8 | Matériaux auxiliaires et feux d'alarme solaires | Selon les besoins |
Fonctions de mesure et de contrôle sur site

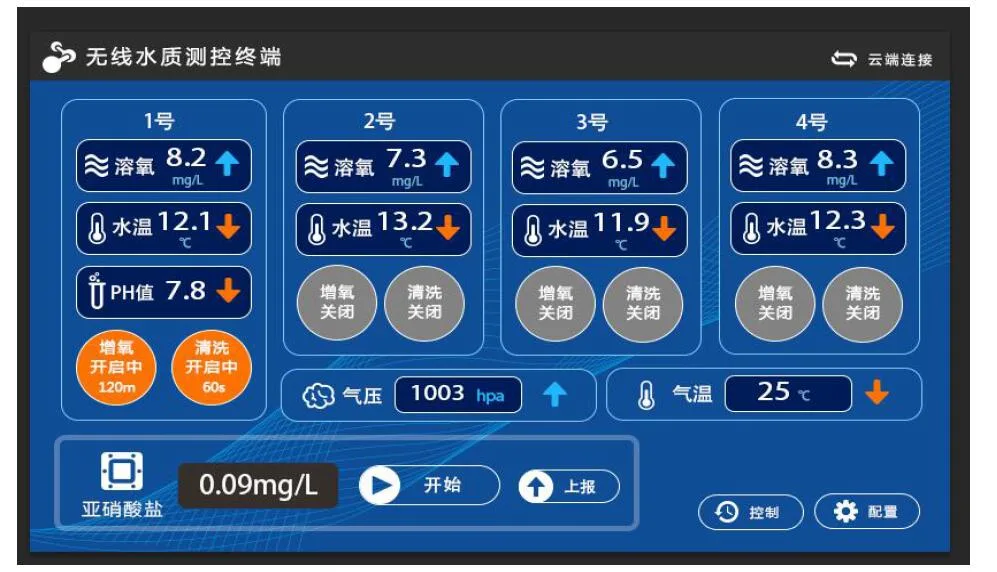

Le terminal de mesure et de contrôle a la fonction de mesure et de contrôle sur site. Grâce au panneau tactile configuré sur l'équipement sur site, il peut réaliser de manière pratique la mesure et le contrôle sur site de l'équipement. La figure ci-dessous montre l'écran tactile de mesure et de contrôle sur site.
