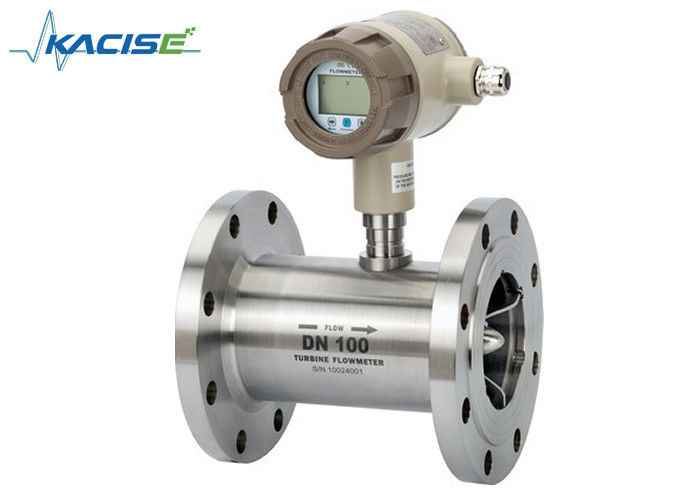

Mètre de débit d'essence Mètre de débit d'alcool / végétaux à faible viscosité / comestibles / débit d'huile de palme / capteur de débit de turbine
Définition
Débitmètre de turbineun débitmètre largement utilisé dans les industries pharmaceutiques, alimentaires et des boissons pour la mesure, le batchage, le contrôle, le remplissage, etc.La partie tournante du débitmètre est faite d'un matériau spécial qui possède de bonnes performances anti-corrosive et résistant à la rouilleLa structure du débitmètre est spécialement conçue et très approuvée, la précision et la répétabilité du débitmètre.qui convient aux industries pharmaceutique et des boissons.
Caractéristiques
☆ Haute précision, généralement jusqu'à ± 1%R, ± 0,5%R, haute précision jusqu'à 0,2%R
☆Bonne répétabilité, répétabilité à court terme jusqu'à 0,05% ~ 0,2%, dans le règlement commercial est le choix préféré du débitmètre.
☆ Sortie du signal de fréquence d'impulsion, adapté au totalizateur et à la connexion au PC; pas de décalage zéro et résistance aux interférences
☆ Le signal à haute fréquence ((3~4KHz) peut être obtenu, la résolution du signal est forte.
☆ Large gamme, diamètre moyen et grand jusqu'à 1:20, petit calibre 1:10.
☆ Structure compacte et entretien pratique
Spécifications
| Paramètre |
Valeur |
Unité |
|
Diamètre
|
Le fil |
4, 6, 10, 15, 20, 25, 32, 40 |
mm |
| Les pièces de rechange doivent être placées à l'intérieur de l'emballage. |
15, 20, 25, 32, 40, 50, 65, 80, 100, 125,150, 200 |
mm |
| Précision |
±1, ±0.5, ±0,2 (personnalisé) |
% R |
| Proportion de portée |
1:10, 1:15, 1:20 |
|
| Matériau du capteur |
304, 316 ((L) acier inoxydable etc. |
|
|
Travailler
Environnement
|
Température moyenne. |
-20 à 120 |
°C |
| Température ambiante |
-10 à 55 |
°C |
| Humidité relative |
5% à 90% |
|
| Pression atmosphérique |
86 à 106 |
KPa |
| Sortie du signal |
Sensor: signal de fréquence d'impulsion, faible niveau électrique≤0,8V, haut niveau≥8V
Émetteur: deux fils, signal de courant continu de 4 à 20 mA
|
|
| Interface de communication |
Résistance à la compression |
|
|
Énergie électrique
|
Sensor: +12V de courant continu, +24V de courant continu (facultatif)
Émetteur: + 24 V CC
Type d'indication locale: pile au lithium 3V intégrée ou extérieure +24VDC
|
|
| Fil de transmission du signal |
STVPV3×0,3 (3 fils), 2×0,3 (2 fils) |
|
| Distance de transmission |
Pas plus de 1000 |
- Je vous en prie |
| Interface de ligne de signal |
Type de base: connecteur Hausman ou câble à trois cœurs;
Type résistant aux explosions: M20 × 1,5 (F)
|
|
| Grade résistant aux explosions |
Type de base: à l'épreuve de l'explosion;
type résistant à l'explosion: ExdIIBT6
|
|
| Niveau de protection |
Pour la protection contre la corrosion |
|
Dimension de mesure et pression de travail
|
Diamètre
(mm)
|
Autonomie standard (m)3/h) |
Autonomie étendue3/h) |
Connexion normale
Précipitation nominale (MPa)
|
Le système de freinage doit être équipé d'un dispositif de freinage de type "Special pressure rating" (MPa) (connexion de la bride). |
| DN4 |
0.04 à 0.25 |
0.04 à 0.4 |
Connexion au fil/6.3 |
10, 16, 25 |
| DN6 |
0.1 à 0.6 |
0.06 à 0.6 |
Connexion au fil/6.3 |
10, 16, 25 |
| DN10 |
0.2 à 1.2 |
0.15 à 1.5 |
Connexion au fil/6.3 |
10, 16, 25 |
| DN15 |
0.6 à 6 |
0.4 à 8 |
Connexion au fil/6.3 |
4.0, 6.3, 10, 16, 25 |
| Connexion de la bride/2.5 |
| DN20 |
0.8 à 8 |
0.45 à 9 |
Connexion au fil/6.3 |
4.0, 6.3, 10, 16, 25 |
| Connexion de la bride/2.5 |
| DN25 |
1 à 10 |
0.5 à 10 |
Connexion au fil/6.3 |
4.0, 6.3, 10, 16, 25 |
| Connexion de la bride/2.5 |
| DN32 |
1.5 à 15 |
0.8 à 15 |
Connexion au fil/6.3 |
4.0, 6.3, 10, 16, 25 |
| Connexion de la bride/2.5 |
| DN40 |
2 à 20 |
1 à 20 |
Connexion au fil/6.3 |
4.0, 6.3, 10, 16, 25 |
| Connexion de la bride/2.5 |
| DN50 |
4 à 40 |
2 à 40 |
Connexion de la bride/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN65 |
7 à 70 |
4 à 70 |
Connexion de la bride/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN80 |
10 à 100 |
5 à 100 |
Connexion de la bride/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN100 |
20 à 200 |
10 à 200 |
Connexion de la bride/2.5 |
4.0, 6.3, 10, 16, 25 |
| DN 125 |
25 à 250 |
13 à 250 |
Connexion de la bride/1.6 |
2.5, 4.0, 6.3, 10, 16 |
| DN 150 |
30 à 300 |
15 à 300 |
Connexion de la bride/1.6 |
2.5, 4.0, 6.3, 10, 16 |
| DN200 |
80 à 800 |
40 à 800 |
Connexion de la bride/1.6 |
2.5, 4.0, 6.3, 10, 16 |
Dimension
Le tableau 1 (DN4 à DN10):Capteur de débit de turbine de type raccordement fileté (y compris la section droite du tuyau).
Diagramme2 (DN15 à DN40):Dessin de la taille du capteur de débit relié au fil.
Diagramme3 (DN4 à DN10):Dessin du capteur de débit de la turbine relié à la bride.
Méthode d'installation du capteur selon les différentes spécifications. Adopter une connexion à fil ou à bride, la méthode d'installation est indiquée sur le schéma 1, 2, 3
Dimensions de l'installation
| Diamètre (mm) |
L (mm) |
G |
K (mm) |
D (mm) |
Le trou |
| 4 |
295 |
G1/2 |
|
|
|
| 6 |
330 |
G1/2 |
|
|
|
| 10 |
450 |
G1/2 |
|
|
|
| 15 |
75 |
G1 |
Φ65 |
Φ14 |
4 |
| 20 |
80 |
G1 |
Φ75 |
Φ14 |
4 |
| 25 |
100 |
G5/4 |
Φ85 |
Φ14 |
4 |
| 32 |
140 |
G2 |
Φ100 |
Φ14 |
4 |
| 40 |
140 |
G2 |
Φ110 |
Φ18 |
4 |
| 50 |
150 |
|
Φ125 |
Φ18 |
4 |
| 65 |
170 |
|
Φ145 |
Φ18 |
4 |
| 80 |
200 |
|
Φ160 |
Φ18 |
8 |
| 100 |
220 |
|
Φ180 |
Φ18 |
8 |
| 125 |
250 |
|
Φ210 |
Φ18 |
8 |
| 150 |
300 |
|
Φ240 |
Φ22 |
8 |
| 200 |
360 |
|
Φ295 |
Φ22 |
12 |
Informations relatives à la commande
| Modèle |
Les commentaires |
| Le KTF |
|
|
|
|
|
|
|
|
| DN |
4 |
|
|
|
|
|
|
4 mm |
| 6 |
|
|
|
|
|
|
6 mm |
| 10 |
|
|
|
|
|
|
10 mm |
| 15 |
|
|
|
|
|
|
15 mm |
| 20 |
|
|
|
|
|
|
20 mm |
| 25 |
|
|
|
|
|
|
25 mm |
| 32 |
|
|
|
|
|
|
32 mm |
| 40 |
|
|
|
|
|
|
40 mm |
| 50 |
|
|
|
|
|
|
50 mm |
| 65 |
|
|
|
|
|
|
65 mm |
| 80 |
|
|
|
|
|
|
80 mm |
| 100 |
|
|
|
|
|
|
100 mm |
| 125 |
|
|
|
|
|
|
125 mm |
| 150 |
|
|
|
|
|
|
150 mm |
| 200 |
|
|
|
|
|
|
200 mm |
| Le type |
N |
|
|
|
|
|
Type de capteur: puissance +12V ou 24V, sortie de signal d'impulsion du système à trois fils |
| Une |
|
|
|
|
|
Type d'émetteur: puissance +24V, sortie 2 fils 4-20 mA |
| B. Pour |
|
|
|
|
|
Type intelligent: cellule au lithium, indicateur local, sans sortie de signal |
| C |
|
|
|
|
|
Type intelligent: puissance +24V, indicateur local, sortie de 2 fils 4-20mA/impulsion |
| C1 |
|
|
|
|
|
Type intelligent: alimentation +24V, indicateur local, communication RS485 |
| |
|
|
|
|
|
le protocole |
| C2 |
|
|
|
|
|
Type intelligent: alimentation +24V, indicateur local, protocole HART |
| Précision |
05 |
|
|
|
|
0.5 |
| 10 |
|
|
|
|
1.0 |
| 02 |
|
|
|
|
0.2 (commande spéciale, délai de livraison long) |
| Portée |
W |
|
|
|
Portée de mesure étendue |
| S |
|
|
|
Plage de mesure standard |
| Matériau du corps |
S |
|
|
304 SS |
| L |
|
|
316 (L) SS |
| À l'épreuve de l'explosion |
N |
|
Non résistant aux explosions |
| E |
|
L'équipement est à l'épreuve de l'explosion, ExdIIBT6 |
| Nombre de pressions |
N |
Normalement |
| H (x) |
Pression élevée |
