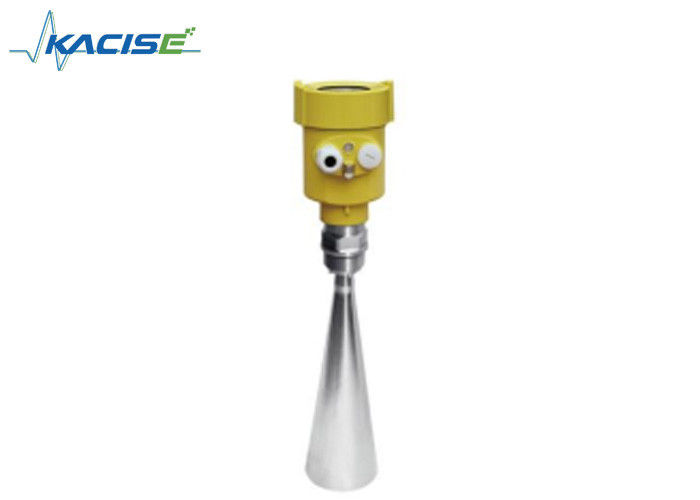

Radar de réservoir d'eau acide de 26 GHz Capteur de niveau de liquide Capteur de niveau d'eau
Introduction au projet
L'indicateur de niveau radar est un instrument d'enregistrement du niveau du liquide (matériau) lors de la mesure.
L'impulsion micro-ondes est envoyée par l'antenne, puis réfléchie par la surface du matériau, puis reçue par les systèmes radar.
Puis est envoyé au circuit électronique, le microprocesseur peut identifier l'écho d'impulsion micro-ondes régénérer le matériau ou la surface du liquide.
Le signal correct est réalisé par un logiciel intelligent, avec une précision millimétrique, non applicable dans des environnements difficiles.
Quelle est la spécification de notre capteur de niveau radar?
1La taille de l'antenne est petite, facile à installer; radar sans contact, sans usure, sans pollution.
2Presque pas de corrosion, effet de bulle; presque pas affecté par la vapeur d'eau dans l'atmosphère, les changements de température et de pression.
3L'environnement de poussière grave sur le travail de compteur de haut niveau a peu d'effet.
4Une longueur d'onde plus courte, la réflexion de l'inclinaison de la surface solide est meilleure.
5L'angle du faisceau est petit, l'énergie est concentrée, peut améliorer la capacité d'écho et éviter les interférences.
6La portée de mesure est plus petite, car une mesure donnera de bons résultats.
7Le rapport signal/bruit est élevé, l'état de fluctuation du niveau peut obtenir de meilleures performances.
8. haute fréquence, mesure de la constante diélectrique solide et basse du meilleur choix.
Paramètres
|
Le numéro de téléphone:
|
|
|
Application du projet:Liquide anti-haute température, anti-haute pression, liquide légèrement corrosif
Plage de mesure:30 mètres
Connexion de processus:fil, bride
Température moyenne:- Quarante°C~ 250°C
Pression du procédé: -0,1 à 4,0 MPa
Précision:± 3 mm
Grade de protection:Pour la protection contre la corrosion
Plage de fréquences:26 GHz
Grade résistant aux explosions:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
Sortie du signal:4 à 20 mA/HART (deux fils / quatre)
RS485/ Modbus
|
Application du capteur de niveau radar
cas de réussite pour le capteur de niveau radar

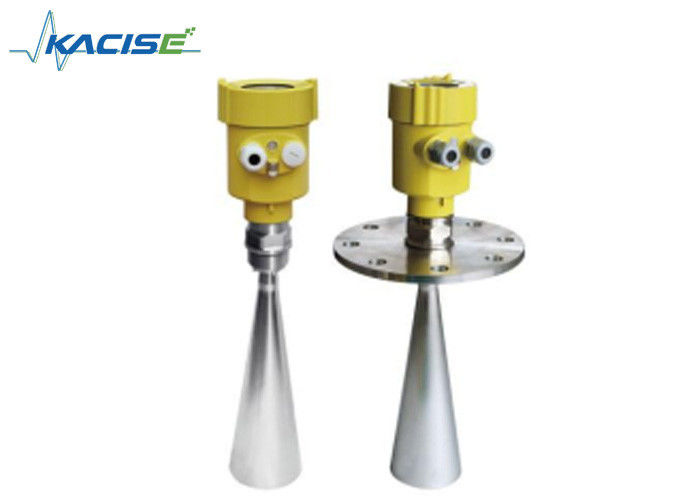

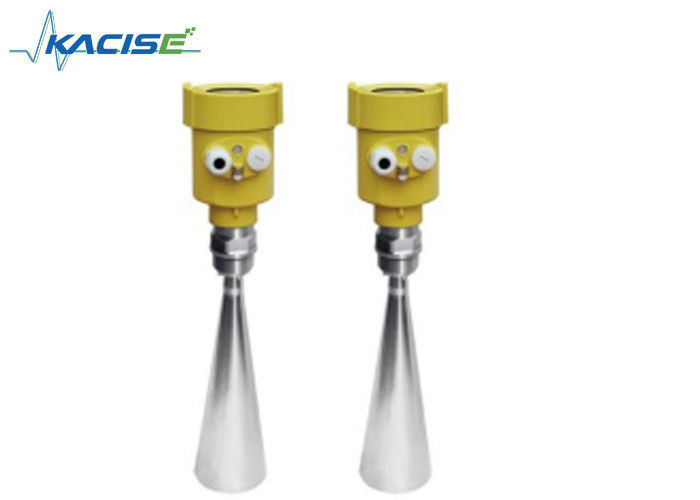

Série KLD 26G Radars à haute fréquence autres séries
|
Le numéro de téléphone:
|
|
|
Application du projet:Tout type de liquide corrosif
Plage de mesure:10 mètres
Connexion de processus:fil, bride
Température moyenne:- Quarante°C~ 130°C
Pression du procédé:-0,1 à 0,3 MPa
Précision:± 5 mm
Grade de protection:Pour la protection contre la corrosion
Plage de fréquences:26 GHz
Sortie du signal:4 à 20 mA/HART (deux fils / quatre)
RS485/ Modbus
Grade résistant aux explosions:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
Le numéro de téléphone:
|
|
|
Application du projet:Matériau solide, poussière forte Facile à cristalliser, occasion de condensation
Plage de mesure:70 mètres
Connexion de processus: Flanche universelle
Température moyenne:- Quarante°C~ 250°C
Pression du procédé: -0,1 à 0,1 MPa
Précision:± 15 mm
Grade de protection:Pour la protection contre la corrosion
Plage de fréquences:26 GHz
Sortie du signal:4 à 20 mA/HART (deux fils / quatre)
RS485/ Modbus
Grade résistant aux explosions:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
Le numéro de téléphone:
|
|
|
Application du projet:Matériau solide, poussière forte, facile à cristalliser, occasion de condensation
Plage de mesure:80 mètres
Connexion de processus: Flanche universelle
Température moyenne:- Quarante°C~ 250°C
Pression du procédé: -0,1 à 0,1 MPa
Précision:± 15 mm
Grade de protection:Pour la protection contre la corrosion
Plage de fréquences:26 GHz
Sortie du signal:4 à 20 mA/HART (deux fils / quatre)
RS485/ Modbus
Grade résistant aux explosions:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
Le numéro de série KLD2605
|
|
|
Application du projet:Matériau solide, poussière forte, facile à cristalliser, occasion de condensation
Plage de mesure:80 mètres
Connexion de processus: Flanche universelle
Température moyenne:- Quarante°C~ 250°C
Pression du procédé: -0,1 à 0,1 MPa
Précision:± 15 mm
Grade de protection:Pour la protection contre la corrosion
Plage de fréquences:26 GHz
Sortie du signal:4 à 20 mA/HART (deux fils / quatre)
RS485/ Modbus
Grade résistant aux explosions:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
|
Le numéro de téléphone:
|
|
|
Application du projetParticules solides, poudre Récipient à milieu corrosif
Plage de mesure:20 mètres
Connexion de processus:Liquide 30 m/solide 20 m/poudre 15 m
Température moyenne:- Quarante°C~ 250°C
Pression du procédé:
-0,1 à 4,0 MPa (flanche plate)
-0,1 à 0,1 MPa (flanche universelle)
Précision:± 10 mm
Grade de protection:Pour la protection contre la corrosion
Plage de fréquences:26 GHz
L'alimentation électrique: à deux fils (DC24V) / à quatre fils (DC24V/AC220V)
Sortie du signal:4... 20mA/HART (deux fils / quatre) RS485/ Modbus
Grade résistant aux explosions:ExiaⅡC T6 Ga/ Exd ia IIC T6 Gb
|
